Systèmes en acier
Nous produisons nos menuiseries acier sur systèmes Jansen, fabricant suisse de profils en acier présent sur le marché depuis plus de six décennies.
L’acier est le matériau qui permet les plus faibles cotes vues de profil et le seul qui ne soit pas combustible. C’est pourquoi nous l’employons dans deux situations très différentes : sur les bâtiments patrimoniaux, où la géométrie existante doit être reproduite exactement, et dans les cloisonnements à exigence coupe-feu, où la paroi doit rester transparente.
Chaque système ci-dessous comporte la coupe de détail publiée par le fabricant, les caractéristiques techniques déclarées et le lien vers la fiche officielle.
Catégories
Quatre familles de systèmes
Systèmes
Fenêtres en acier
Des profils fins, avec ou sans rupture de pont thermique, de la fenêtre patrimoniale au système certifié maison passive.

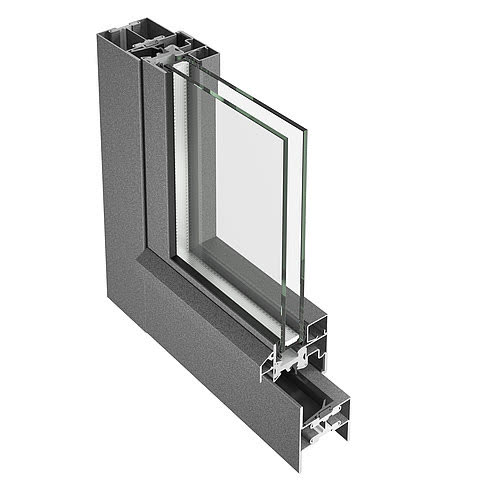

Jansen Janisol — fenêtreLe système de base à rupture de pont thermique, en acier ou en acier inoxydable.Profondeur de base60 / 64 mmCoefficient Uwà partir de 1,5 W/m²KAcoustiquejusqu’à Rw 45 dBEffractionjusqu’à RC3Voir le détail

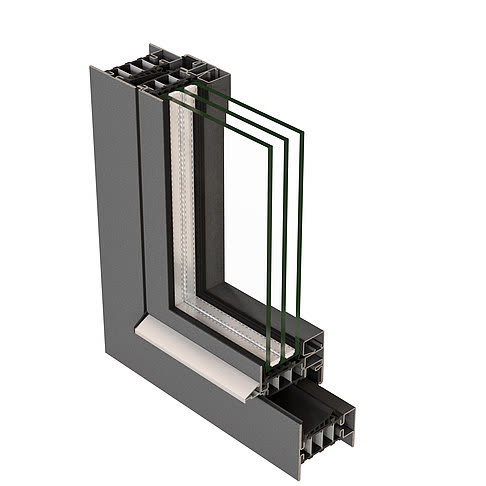

Jansen Janisol HI — fenêtreLa version à isolation maximale : Uw à partir de 0,69 W/m²K au châssis fixe.Profondeur d’ouvrant90 mmCoefficient Uwà partir de 0,69 W/m²KAcoustiquejusqu’à Rw 46 dBEffractionRC1N – RC3Voir le détail

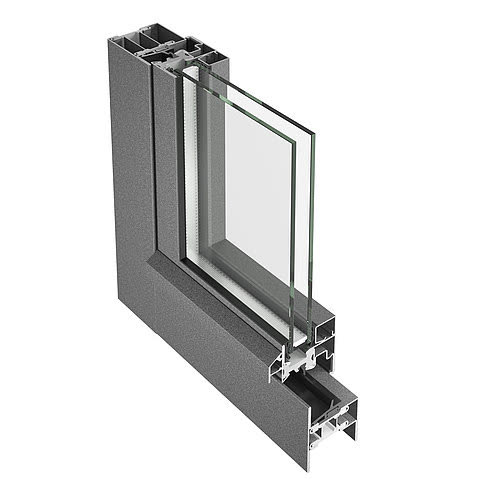

Jansen Janisol Primo — fenêtreProfondeur de base de seulement 60 mm, à rupture de pont thermique.Profondeur de base60 mmCoefficient Uwà partir de 1,0 W/m²KAcoustiquejusqu’à Rw 45 dBEffractionjusqu’à RC3Voir le détail

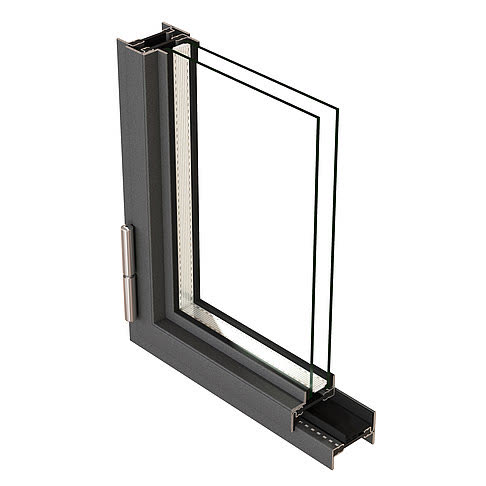

Jansen Janisol Arte 2.0 — fenêtreCotes vues de 25 ou 40 mm au châssis fixe, sur une profondeur de 60 mm.Profondeur constructive60 mmCote vueà partir de 20 mmAcoustiquejusqu’à 45 dBEffractionjusqu’à RC2Voir le détail

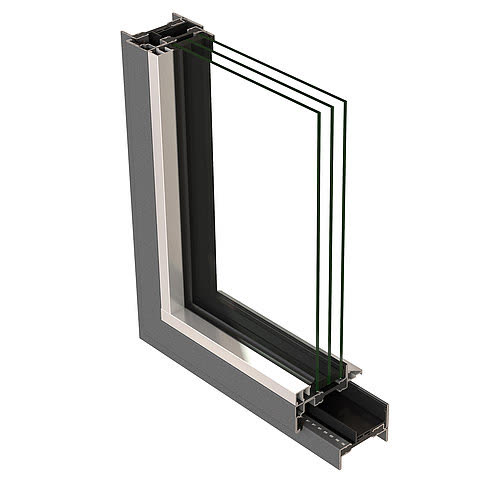

Jansen Janisol Arte 66 — fenêtreOscillo-battante à ferrure invisible, sur une profondeur de 66 mm.Profondeur constructive66 mmCote vueà partir de 28 mmAcoustiquejusqu’à 47 dBPoids du vantailjusqu’à 180 kgVoir le détail

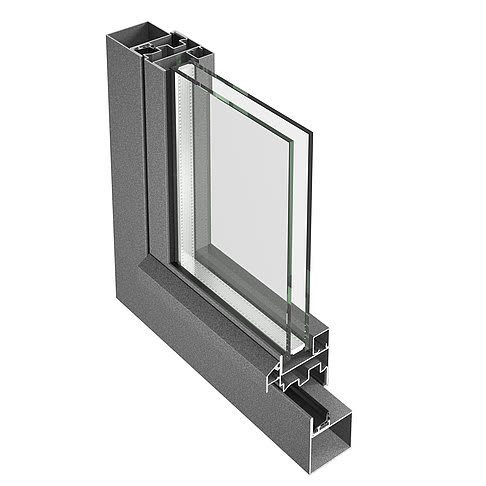

Jansen-Economy 50 — fenêtreProfondeur de base de 50 mm, sans rupture de pont thermique.Profondeur de base50 / 58,5 mmIsolationsans rupture de pont thermiqueEffractionjusqu’à RC3Ballejusqu’à FB6Voir le détailSystèmes
Portes en acier
Portes d’accès à fort trafic, portes à forte isolation thermique et portes intérieures à profil minimal.

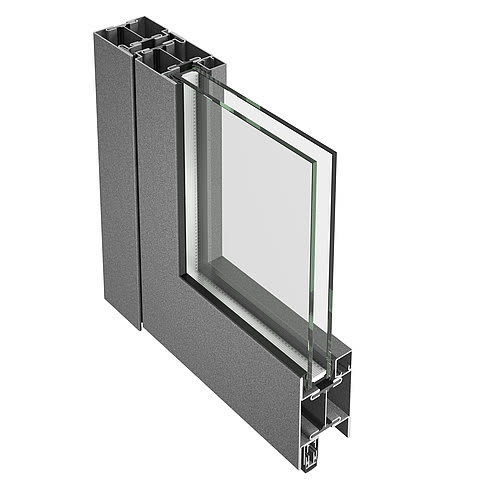

Jansen Janisol — porteLa porte de référence pour les bâtiments à forte fréquentation, en acier ou en inox.Profondeur de base60 mmTransmission Udà partir de 1,5 W/m²KAcoustiquejusqu’à Rw 45 dBEffractionjusqu’à RC3Voir le détail

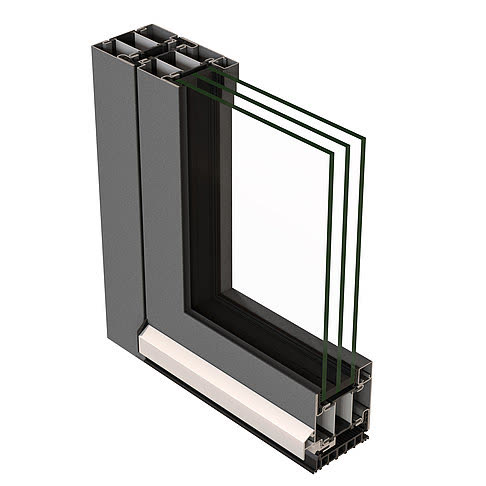

Jansen Janisol HI — porteUn Ud de 1,0 W/m²K en triple vitrage, sur une porte de bâtiment public.Profondeur de base80 mmTransmission Udà partir de 1,0 W/m²KAcoustiquejusqu’à Rw 45 dBEffractionjusqu’à RC3Voir le détail

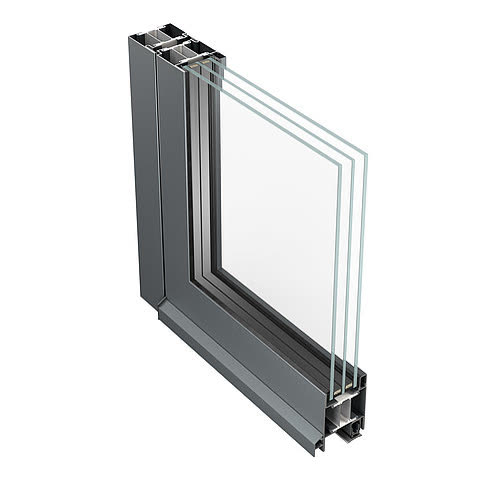

Jansen Janisol 70 — porteProfils Janisol 60 avec isolateurs Primo, pour triple vitrage.Profondeur de base70 mmCoefficient Ufà partir de 1,0 W/m²KAcoustiquejusqu’à Rw 46 dBVantail maximal3000 mmVoir le détail

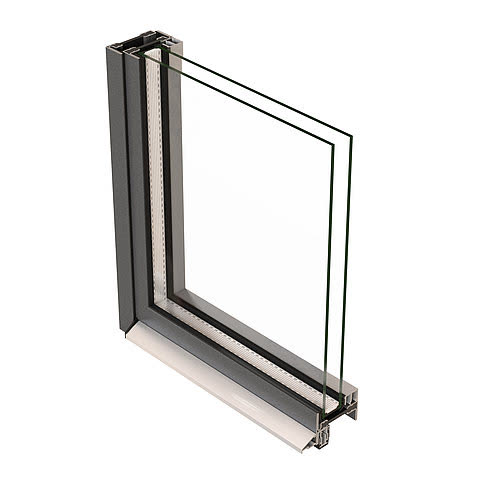

Jansen Janisol Arte 2.0 — porteCotes vues minimales, en acier, inox ou acier Corten.Profondeur constructive60 mmTransmission Udà partir de 1,9 W/m²KAcoustiquejusqu’à Rw 45 dBRésistance au ventC5/B5Voir le détail

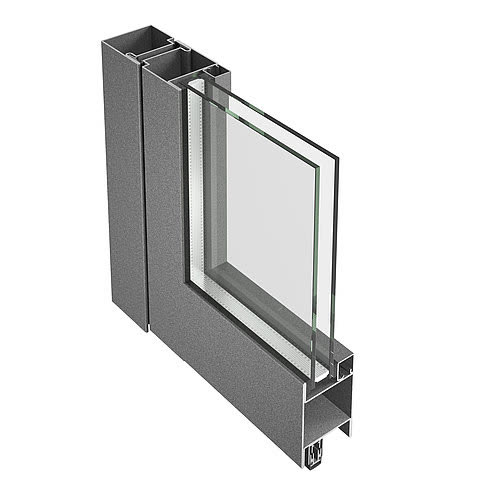

Jansen-Economy 60 — porteProfondeur et épaisseur de paroi accrues, pour portes lourdes.Profondeur de base60 mmAcoustiquejusqu’à 44 dBEffractionjusqu’à RC3BalleFB4 – FB6Voir le détail

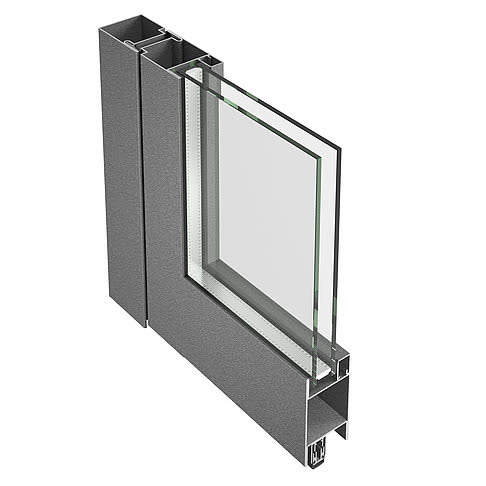

Jansen-Economy 50 — porteLe système pour portes affleurantes, sans rupture de pont thermique.Profondeur de base50 mmAcoustiquejusqu’à Rw 45 dBRésistance au ventjusqu’à C5Ballejusqu’à FB6/NSVoir le détail

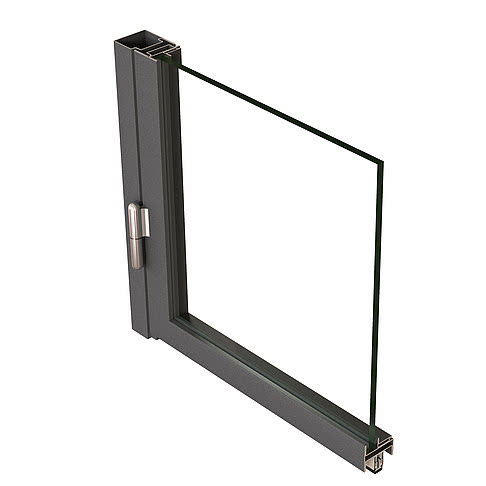

Jansen Art’15 — porte intérieureLe profil le plus étroit de la gamme, pour portes et cloisons intérieures.Profondeur constructive50 mmCote vueà partir de 25 mmAcoustiquejusqu’à Rw 43 dBVantail maximal900 × 2400 mmVoir le détail

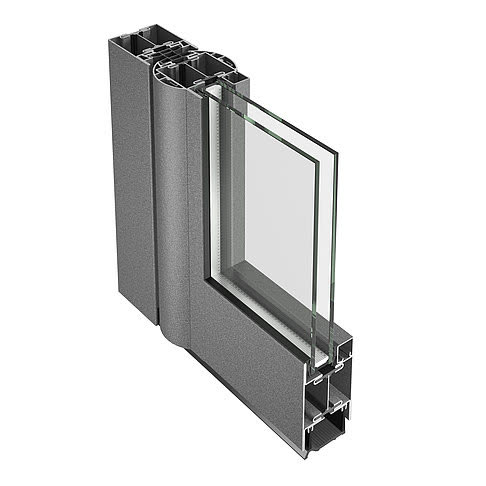

Jansen Janisol — porte anti-pince-doigtsDemi-coquilles arrondies sur l’arête secondaire de fermeture.Protection anti-pince-doigtsDIN 18650Norme produitEN 14351-1Compatibilitéla gamme JanisolManœuvreferme-porte ou automatismeVoir le détail

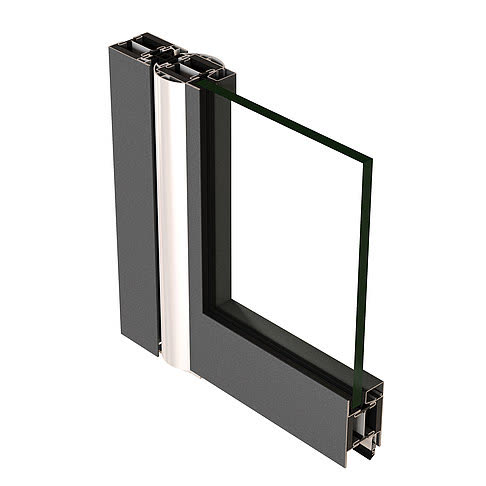

Jansen Janisol 2 — porte anti-pince-doigts EI30Protection au feu EI30 et anti-pince-doigts, dans un même élément.Résistance au feuEI30Protection anti-pince-doigtsDIN 18650, EN 16005Porte à un vantailjusqu’à 1380 × 3000 mmPorte à deux vantauxjusqu’à 3000 × 3000 mmVoir le détail

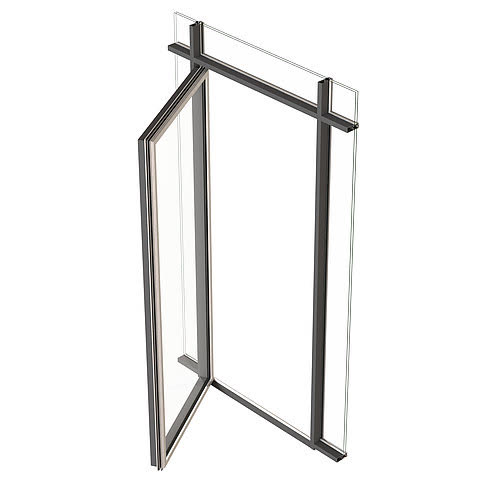

Jansen VISS — portes en façadePortes intégrées à la façade, sur les profils standard VISS.Coefficient Ufà partir de 2,0 W/m²KHauteur du vantail2000 – 6000 mmPoids du vantailjusqu’à 550 kgÉpaisseur du vitrage17 – 52 mmVoir le détail

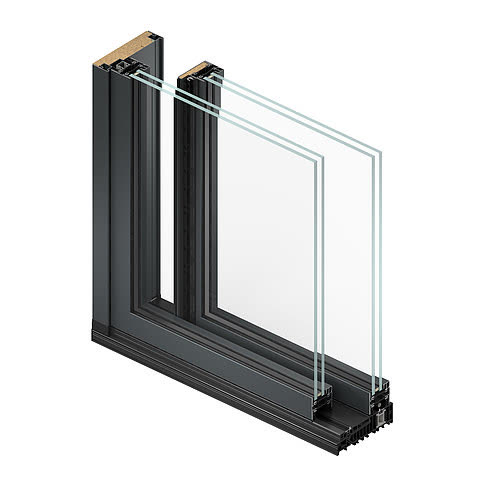

Jansen Janisol Arte 66 — porte levante-coulissanteVantaux jusqu’à 3 000 × 2 600 mm et 400 kg.Profondeur de base185 mmVantail maximal2600 × 3000 mmPoids du vantailjusqu’à 400 kgAcoustiquejusqu’à Rw 40 dBVoir le détail

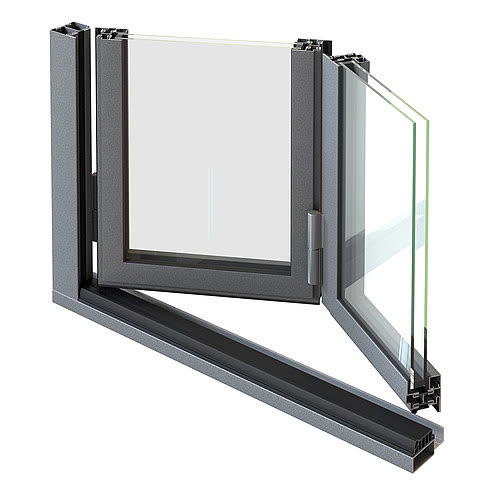

Jansen Janisol — cloison plianteCloison pliante en acier, pour l’intérieur ou l’extérieur.Profondeur de base60 mmVantaux2 – 6Poids du vantailjusqu’à 100 kgAcoustiquejusqu’à Rw 45 dBVoir le détailSystèmes
Protection incendie et pare-fumée
Portes, fenêtres, cloisons et façades à résistance au feu de E30 à EI90, plus des portes pare-fumée.

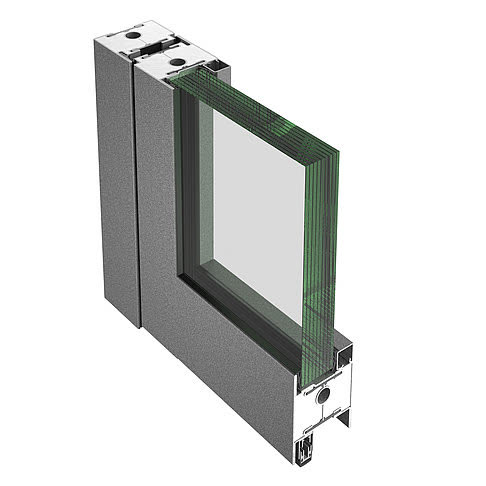

Jansen Janisol C4 — porte EI60 / EI90EI90 pour une épaisseur d’élément de seulement 70 mm.Résistance au feuEI60 et EI90Épaisseur de l’élément70 mmCloisonjusqu’à EI120Hauteur de portejusqu’à 2,50 mVoir le détail

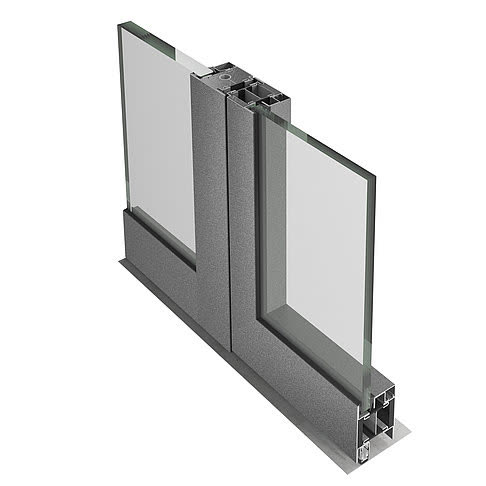

Jansen Janisol 2 — combinaison EI30, 70 mmDes portes EI30 qui se combinent avec des cloisons EI60 ou EI90.Résistance au feuEI30 / EI60 / EI90Profondeur de base70 mmHauteur de portejusqu’à 3,0 mIssue de secoursEN 1125 / EN 179Voir le détail

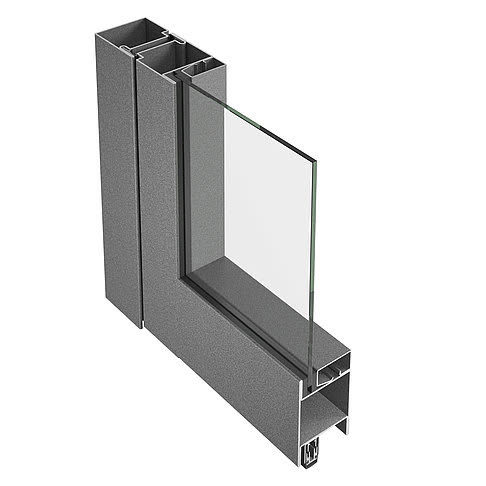

Jansen-Economy 60 — porte E30 / EW30 / E60 / EW60Portes coupe-feu et châssis fixes jusqu’à la classe E90.Résistance au feuE30 / EW30 / E60 / EW60Pare-fuméeDIN 18095Hauteur de portejusqu’à 3,8 mDurabilitéC5Voir le détail

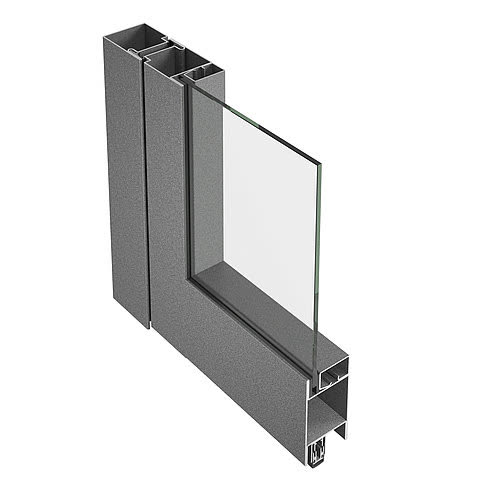

Jansen-Economy 50 — porte coupe-feuE30 / EW30 / E60 / EW60, sur le profil de 50 mm.Résistance au feuE30 / EW30 / E60 / EW60Châssis fixejusqu’à E120Hauteur de portejusqu’à 3,8 mPare-fuméeDIN 18095Voir le détail
Jansen-Economy 50 RS — porte et cloison pare-fuméePortes pare-fumée grandes et lourdes, à profil fin.Pare-fuméeDIN 18095EssaiEN 1634-3DurabilitéC5Issue de secoursEN 1125 / EN 179Voir le détail

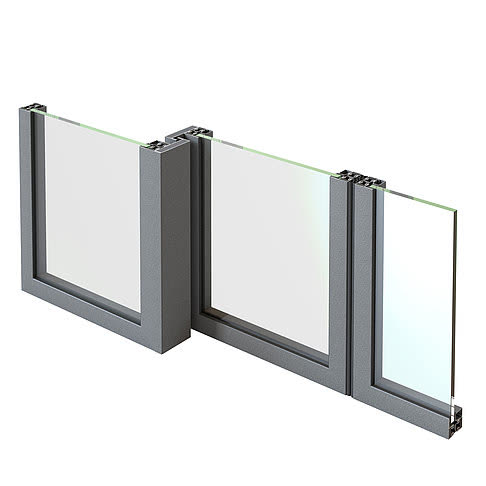

Jansen Janisol 2 — porte coulissante coupe-feu EI30Coulissante EI30, avec ou sans fonction d’issue de secours.Résistance au feuEI30Porte à un vantailjusqu’à 1400 × 2500 mmPorte à deux vantauxjusqu’à 2800 × 2500 mmHauteur de l’ensemblejusqu’à 4040 mmVoir le détailSystèmes
Parois vitrées et façades
Les systèmes VISS montant-traverse : façade à isolation thermique avec certificat Passivhaus, version sans structure porteuse, VEC et façade coupe-feu.

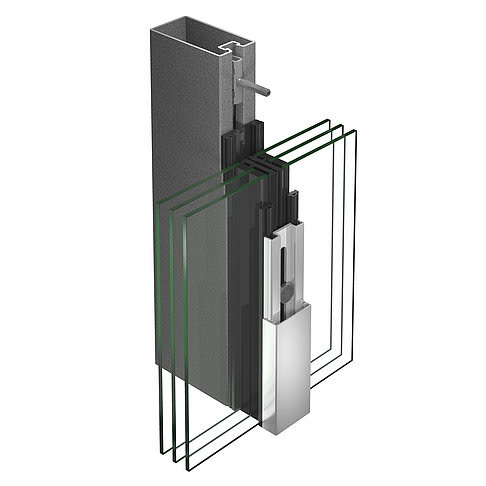

Jansen VISS — façadeFaçade à forte isolation thermique, avec certificat Passivhaus.Coefficient Ufà partir de 0,65 W/m²KCote vue50 et 60 mmAcoustiqueRw 47 dBEffractionRC2 – RC3Voir le détail

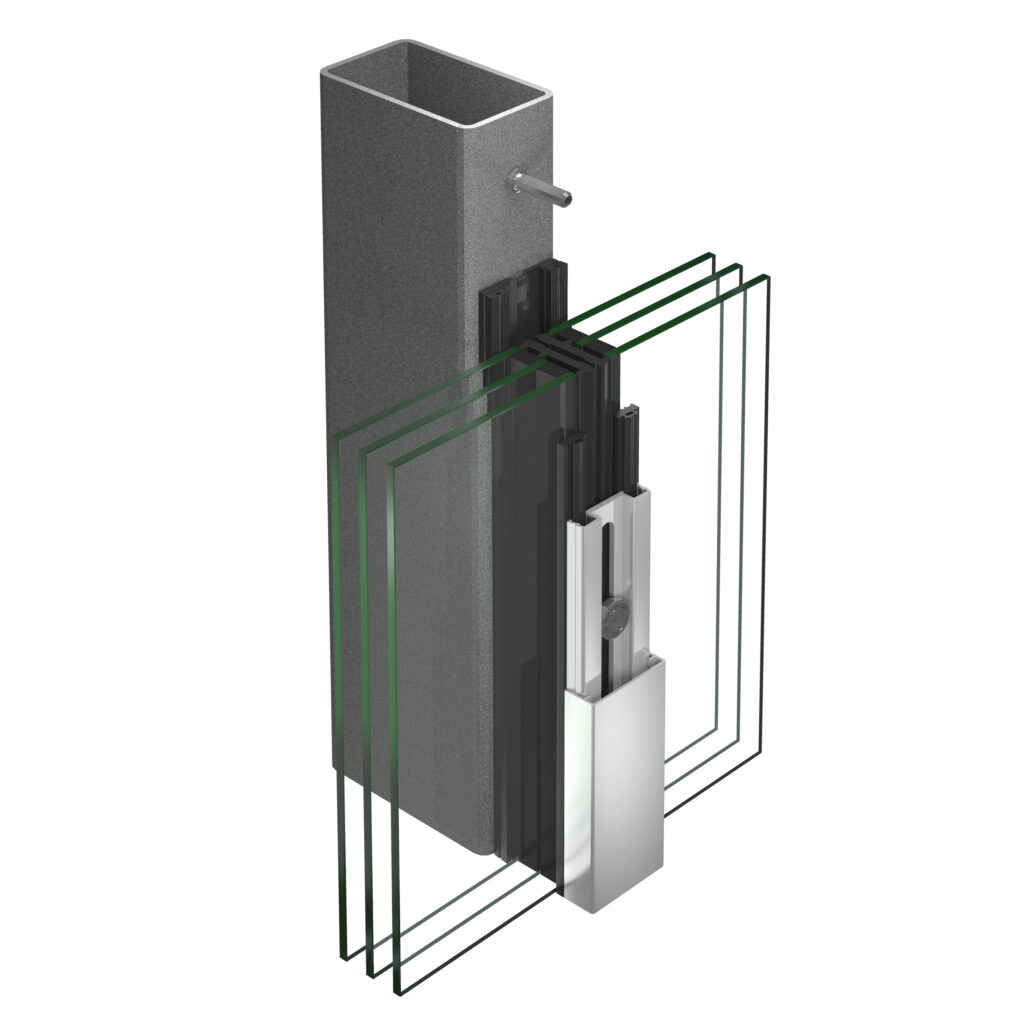

Jansen VISS Basic — façadeFaçade sans structure porteuse propre, sur profils courants.Coefficient Ufà partir de 0,95 W/m²KCote vueà partir de 50 mmÉpaisseur du remplissage6 – 70 mmEffractionRC2 – RC4Voir le détail

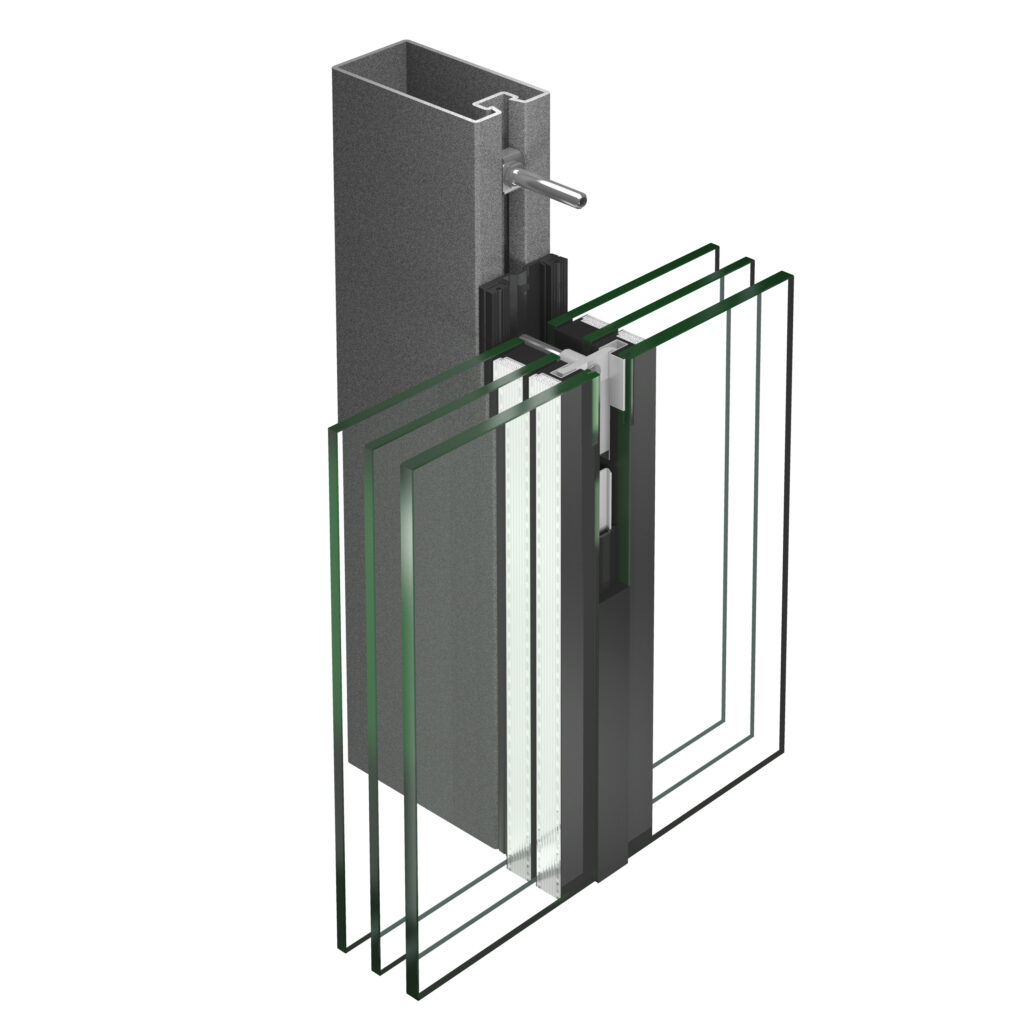

Jansen VISS SG — façade VEC (structural glazing)Façade entièrement vitrée, à panneaux jusqu’à 2,5 × 5,0 m.Coefficient Ufà partir de 0,84 W/m²KPanneau vitré maximal2,5 × 5,0 mCote vue50 et 60 mmProfondeur de base50 – 250 mmVoir le détail

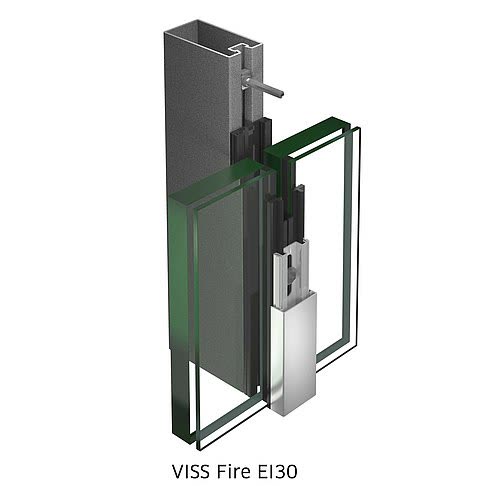

Jansen VISS Fire — façade EI30, EI60 et EI90Façade de compartimentage, en trois classes de résistance au feu.Résistance au feuEI30, EI60 et EI90Cote vue50 et 60 mmProfondeur constructive50 – 280 mmTransmission Ucwà partir de 0,96 W/m²KVoir le détail

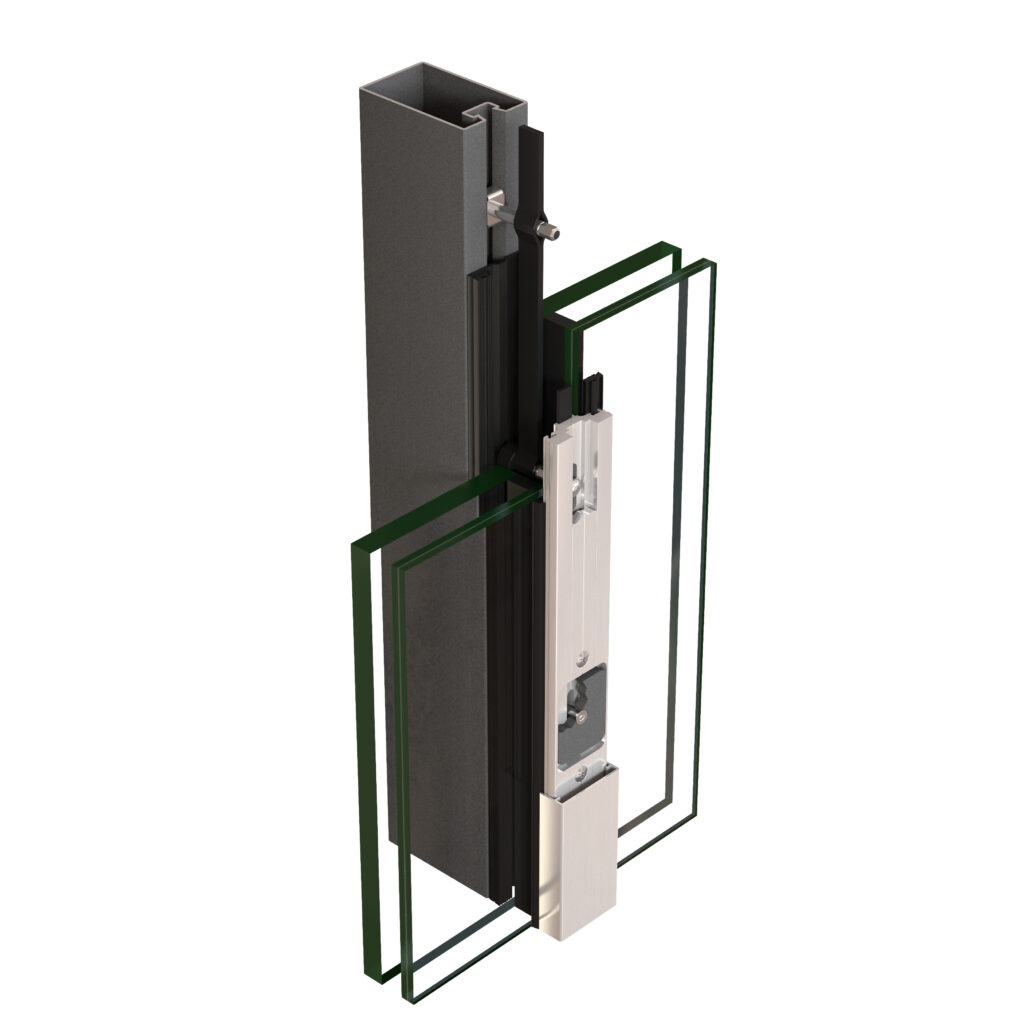

Jansen VISS Fire — façade EI30 RC2/3Compartimentage EI30 et résistance à l’effraction RC2 ou RC3, dans un même système.Résistance au feuEI30Résistance à l’effractionRC2 et RC3Cote vue50 et 60 mmCoefficient Ufà partir de 1,3 W/m²KVoir le détailQuincaillerie et accessoires
La quincaillerie des systèmes Jansen
Le profil donne la géométrie ; la quincaillerie décide du comportement de l’élément à l’usage.
Jansen

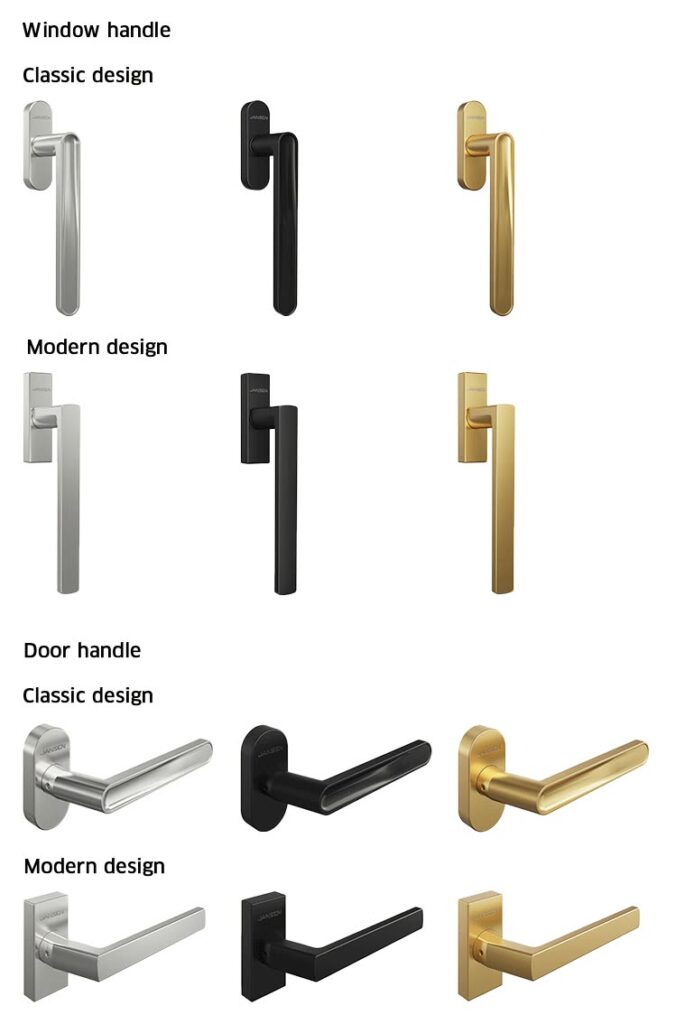

Poignées
Une seule ligne de poignées, dessinée pour les profils fins en acier. La rosace étroite est tout ce qui tient sur une cote vue de 25 mm sans rompre la proportion.
- Acier inoxydable, dessin extra-fin
- Rosaces extra-étroites et béquille à 90°
- 20 000 cycles pour les fenêtres, 200 000 pour les portes
- Versions classiques et modernes, pour fenêtre et pour porte
Jansen

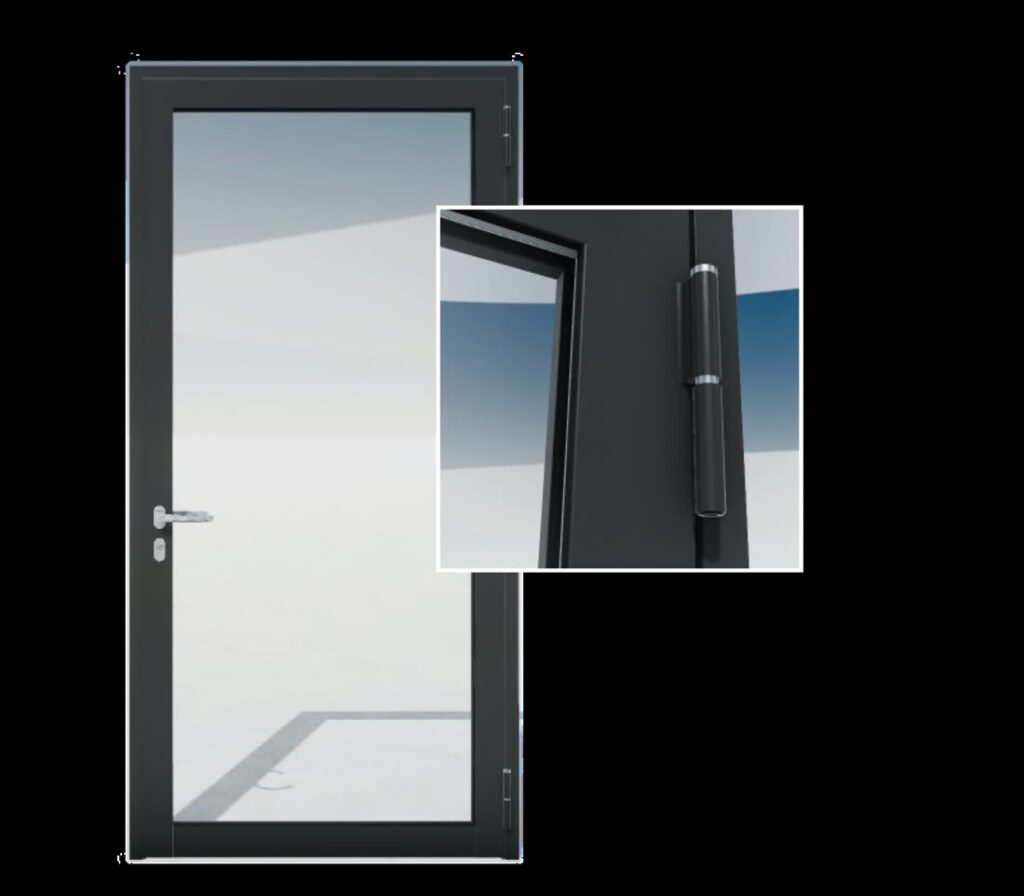

Paumelles
La paumelle décide du poids que peut atteindre le vantail et de la netteté du chant de la porte. Jansen publie les deux versions, apparente et invisible, sur les mêmes profils.
- Acier et acier inoxydable, soudés ou vissés
- Une version apparente et une version invisible
- Paumelles 3D vissées sur Janisol Arte 2.0
- Jusqu’à 180 kg sur la fenêtre et 550 kg sur la porte VISS
Jansen
Serrures et coffres
Le nombre de points de verrouillage fixe la classe d’effraction et la hauteur maximale du vantail. En protection au feu, la serrure fait partie de l’ensemble certifié.
- Serrures à un pêne et serrures à pêne haut escamotable
- Serrures multipoints, motorisables en option

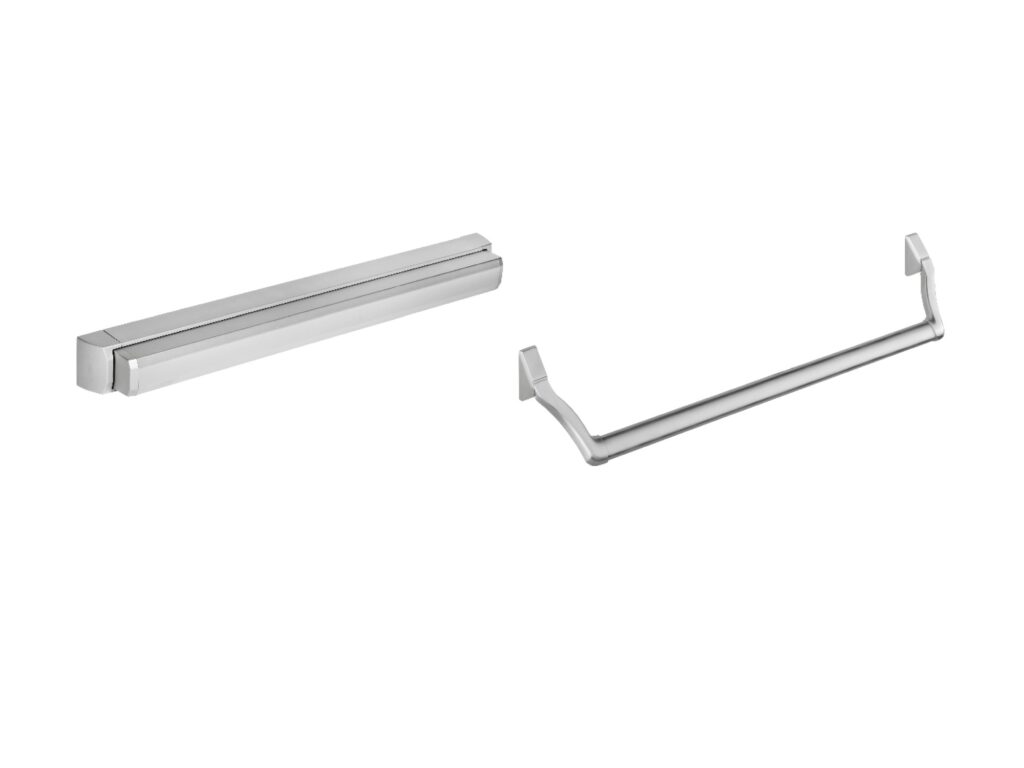

- Serrures antipanique et barres antipanique, EN 1125 et EN 179
- Cylindres profilés et ronds sur les portes VISS
Jansen

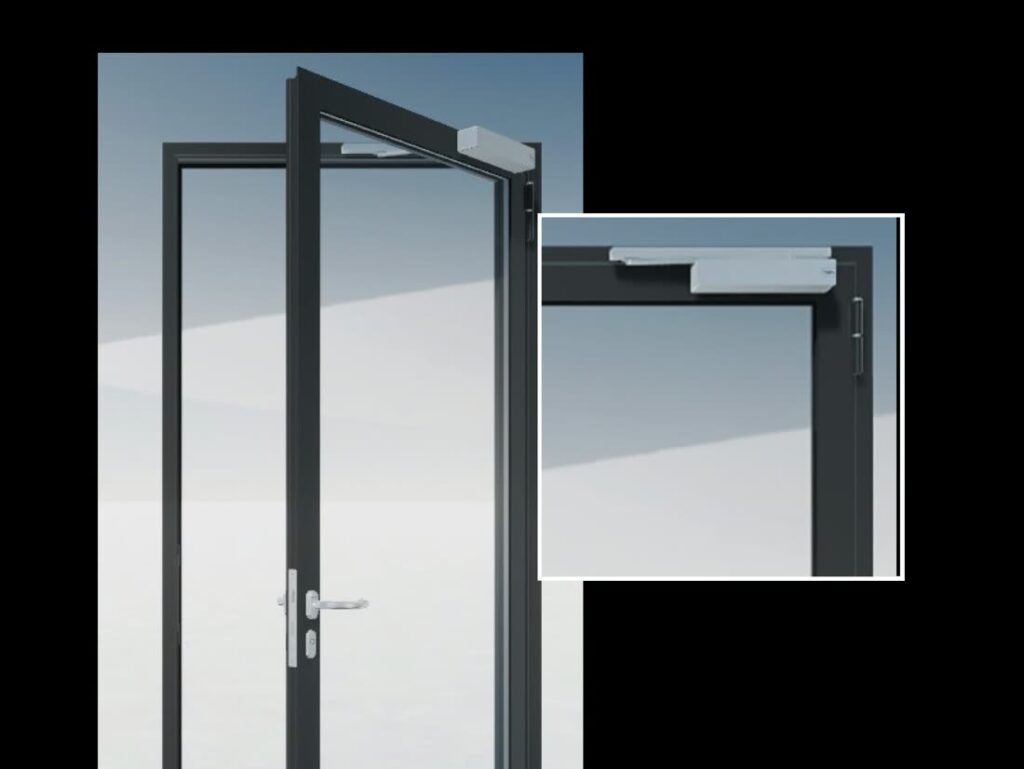

Accessoires de manœuvre
Les composants qui décident du comportement de la porte à l’usage : comment elle se referme seule et dans quel ordre s’ouvrent les deux vantaux.
- Ferme-portes en applique ou intégrés au profil
- Sélecteurs d’ordre de fermeture
- Motorisations électriques pour fenêtres
- Automatismes pour les portes anti-pince-doigts
Jansen
Composants de finition

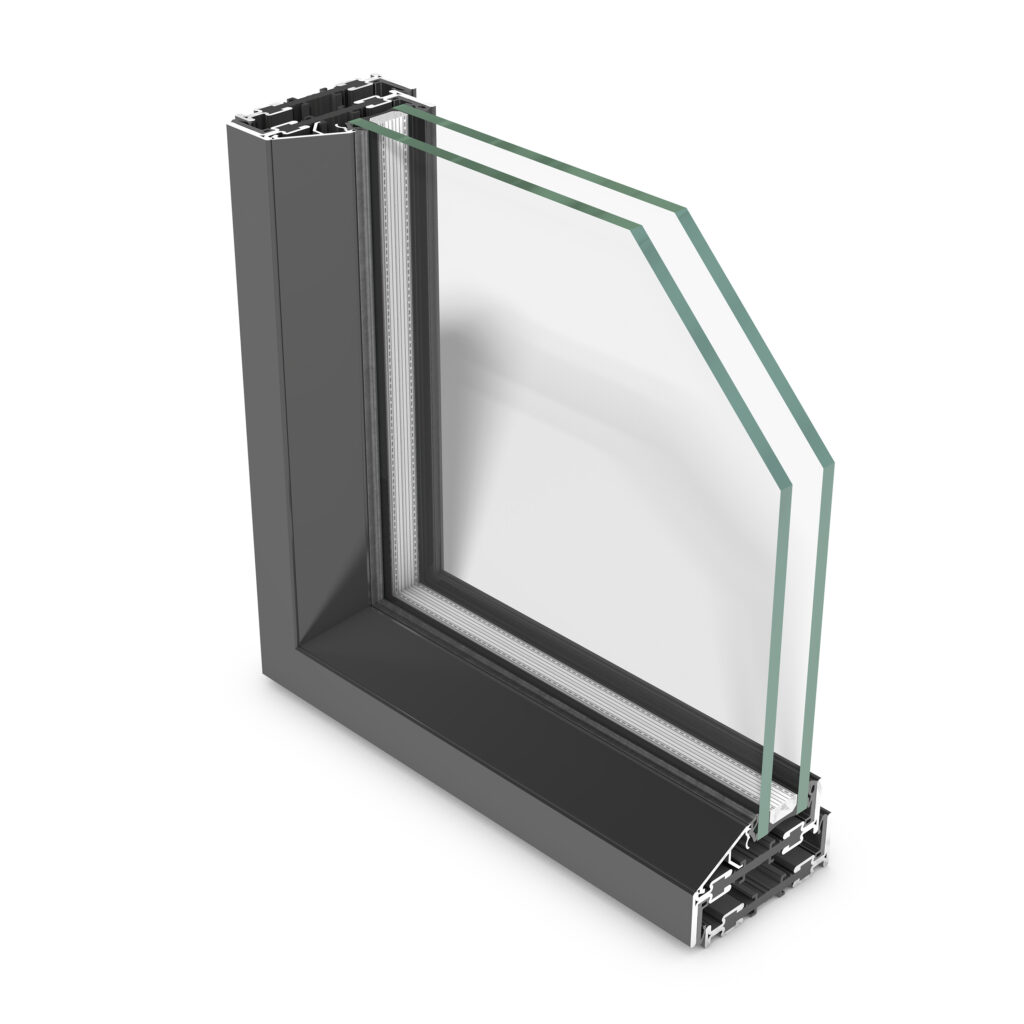

La parclose qui maintient le vitrage et le joint qui assure l’étanchéité. Sur un profil de 25 mm de cote vue, le dessin de la parclose change la lecture de la fenêtre.
- Parcloses de design, en plusieurs matériaux
- Rainure de joint intégrée sur Janisol Arte 2.0
- Étanchéité EPDM ou CR, à réaction au feu différente
- Vitrage à sec ou au mastic
Les références exactes se fixent avec le système et la classe exigée. En protection au feu, la quincaillerie fait partie de l’ensemble certifié et ne peut pas être changée librement. La documentation Jansen sur la quincaillerie.
Coloris et finitions
Matériaux et teintes
En acier, le choix commence par le matériau, non par la teinte : seul l’acier se laque ; l’inox et le Corten conservent leur aspect propre.
Acier laqué
La version courante. Le profil galvanisé se thermolaque ou s’émaille, sur un code du nuancier ci-dessous ou sur tout autre code RAL commandé.
Acier inoxydable
Les nuances 1.4401 (AISI 316), 1.4404 et 1.4301 (AISI 304), brut ou poli. Il ne se laque pas : l’aspect vient du traitement mécanique — ponçage, brossage, polissage.
Acier Corten
Acier prérouillé, d’aspect industriel, disponible sur Janisol Arte 2.0 et Arte 66. Il ne se laque pas ; la patine est la finition même.

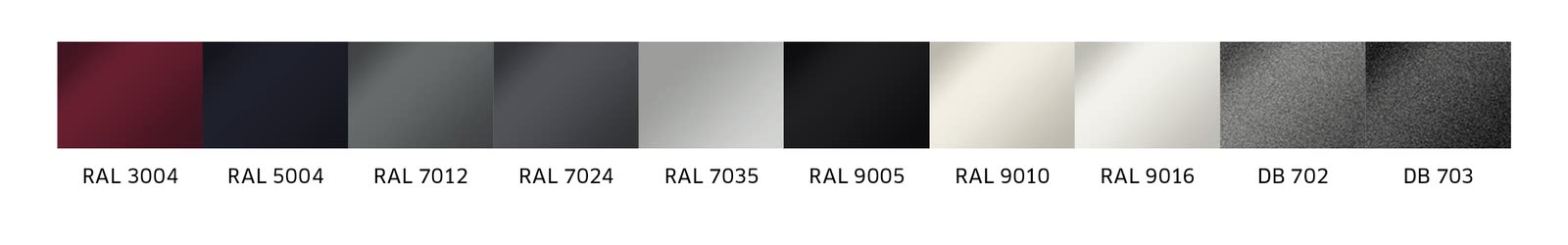

Teintes pour l’acier laqué
Dix teintes codifiées, huit RAL et deux DB. Tout autre code RAL peut être commandé ; le nuancier ci-dessus est celui que le fabricant publie ouvertement. Le rendu à l’écran diffère de l’échantillon physique — la teinte se confirme sur échantillon, au code commandé.
Traitements de surface
Thermolaquage
Le traitement courant des profils galvanisés. Il couvre le nuancier RAL, en différents degrés de brillance.
Émaillage au four
L’alternative à la poudre, pour les mêmes profils en acier brut ou galvanisé.
Galvanisation
La protection anticorrosion de base. La plupart des profils sont livrés galvanisés en continu.
Peinture liquide
Là où la géométrie de la pièce n’admet pas la poudre. En zones exposées, des peintures à haute résistance.
Traitement mécanique
Ponçage, brossage, polissage. Sur l’inox, l’aspect final vient de là, non d’une couche.
Le label GSB
Les profils portent le label GSB, recertifié chaque année par des instituts indépendants.
