Fenêtres en acier
Des profils fins, avec ou sans rupture de pont thermique, de la fenêtre patrimoniale au système certifié maison passive.
L’acier permet la plus faible cote vue de profil de tous les matériaux de menuiserie. C’est donc le choix naturel lorsque la géométrie existante doit être reproduite fidèlement, ou lorsque le projet demande le maximum de verre et le minimum de cadre.
Systèmes
Fenêtres en acier
6 systèmes Jansen, avec les données publiées par le fabricant.
Jansen Janisol — fenêtreLe système de base à rupture de pont thermique, en acier ou en acier inoxydable.Profondeur de base60 / 64 mmCoefficient Uwà partir de 1,5 W/m²KAcoustiquejusqu’à Rw 45 dBEffractionjusqu’à RC3Voir le détail
Jansen Janisol HI — fenêtreLa version à isolation maximale : Uw à partir de 0,69 W/m²K au châssis fixe.Profondeur d’ouvrant90 mmCoefficient Uwà partir de 0,69 W/m²KAcoustiquejusqu’à Rw 46 dBEffractionRC1N – RC3Voir le détail
Jansen Janisol Primo — fenêtreProfondeur de base de seulement 60 mm, à rupture de pont thermique.Profondeur de base60 mmCoefficient Uwà partir de 1,0 W/m²KAcoustiquejusqu’à Rw 45 dBEffractionjusqu’à RC3Voir le détail
Jansen Janisol Arte 2.0 — fenêtreCotes vues de 25 ou 40 mm au châssis fixe, sur une profondeur de 60 mm.Profondeur constructive60 mmCote vueà partir de 20 mmAcoustiquejusqu’à 45 dBEffractionjusqu’à RC2Voir le détail
Jansen Janisol Arte 66 — fenêtreOscillo-battante à ferrure invisible, sur une profondeur de 66 mm.Profondeur constructive66 mmCote vueà partir de 28 mmAcoustiquejusqu’à 47 dBPoids du vantailjusqu’à 180 kgVoir le détail
Jansen-Economy 50 — fenêtreProfondeur de base de 50 mm, sans rupture de pont thermique.Profondeur de base50 / 58,5 mmIsolationsans rupture de pont thermiqueEffractionjusqu’à RC3Ballejusqu’à FB6Voir le détailFiches techniques
Les données de chaque système
À rupture de pont thermique

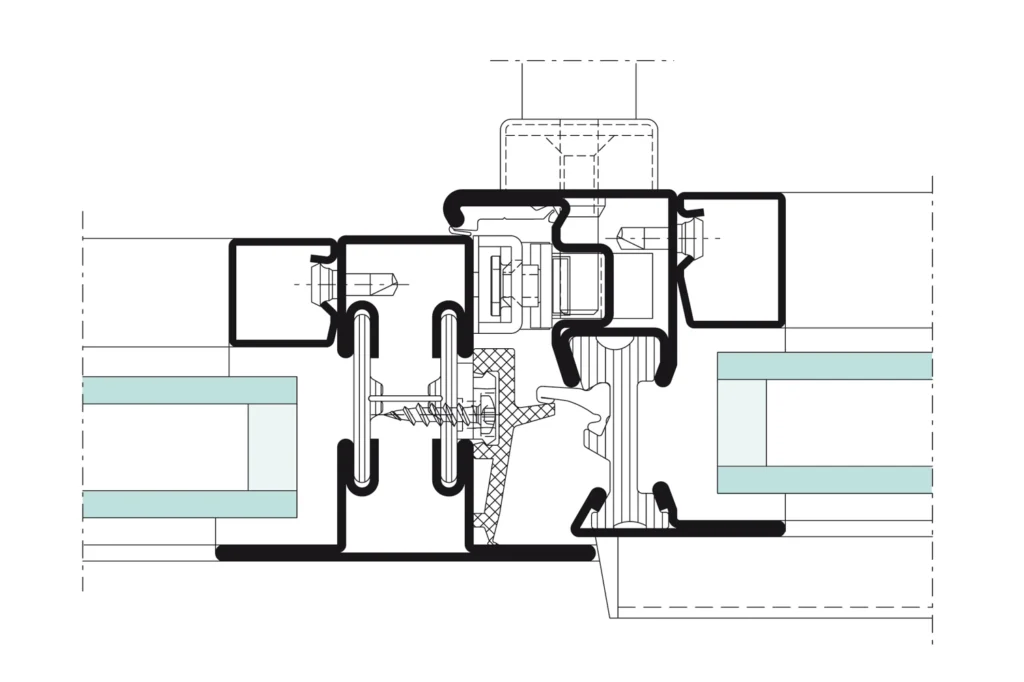

Jansen Janisol — fenêtre
Jansen · À rupture de pont thermique
Le système de base à rupture de pont thermique, en acier ou en acier inoxydable.
C’est le système que nous proposons le plus souvent lorsqu’on demande une fenêtre en acier performante, sans exigence particulière d’isolation. Les profils restent fins et la gamme de typologies couvre pratiquement toute géométrie.
Caractéristiques techniques
- Profondeur de base
- 60 / 64 mm
- Matériau
- acier brut ou galvanisé en continu, apte au thermolaquage ou à l’émaillage ; acier inoxydable 1.4401 (AISI 316)
- Coefficient Uw
- à partir de 1,5 W/m²K
- Isolement acoustique
- jusqu’à Rw 45 dB
- Étanchéité à l’eau
- classe 9A
- Perméabilité à l’air
- classe 4
- Résistance au vent
- classe C4
- Résistance à l’effraction
- jusqu’à RC 3, selon EN 1627
- Résistance aux balles
- FB4 – FB6
- Poids maximal de vantail
- 180 kg
- Types d’ouverture
- à la française, oscillo-battante, à soufflet, à l’italienne, à deux vantaux, basculante à axe horizontal, châssis fixe
- Norme produit
- EN 14351-1, marquage CE
Applications
Construction neuve et réhabilitation, fenêtres à petits-bois, fenêtres cintrées, vitrages de grandes dimensions.
Performances et équipements
- Les cotes vues fines des profils, en acier ou en acier inoxydable, laissent place à la créativité et confèrent au bâtiment un caractère singulier
- Adapté aussi bien aux bâtiments neufs qu’à la réhabilitation de l’existant
- Versions à petits-bois, fenêtres cintrées ou vitrages de grand format

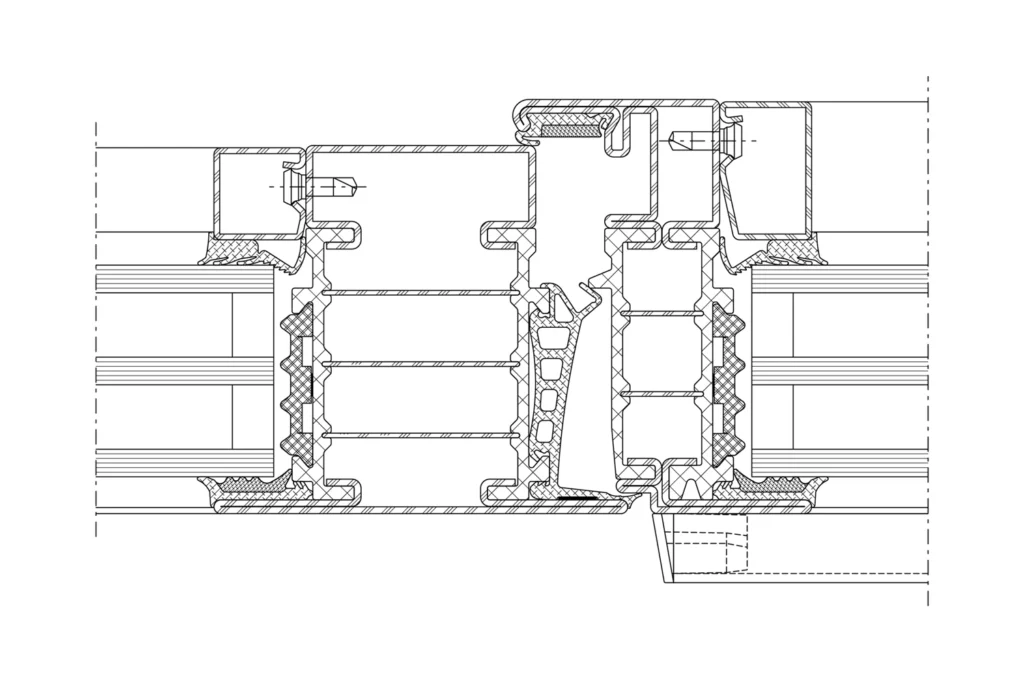

Jansen Janisol HI — fenêtre
Jansen · À rupture de pont thermique
La version à isolation maximale : Uw à partir de 0,69 W/m²K au châssis fixe.
Lorsque le bâtiment vise un objectif de consommation, c’est la version acier qui peut l’atteindre. La barrière thermique est réalisée en plastique renforcé de fibre de verre, ce qui apporte en outre un surcroît de stabilité structurelle.
Caractéristiques techniques
- Profondeur constructive
- 90 mm à l’ouvrant, 80 mm au châssis fixe
- Matériau
- acier galvanisé en continu, apte au thermolaquage ou à l’émaillage
- Barrière thermique
- barres en plastique renforcé de fibre de verre
- Coefficient Uw
- 0,69 W/m²K au châssis fixe ; 0,8 W/m²K aux ouvrants
- Épaisseur du vitrage
- 67 / 57 mm, triple vitrage
- Isolement acoustique
- jusqu’à Rw 46 dB
- Étanchéité à l’eau
- jusqu’à la classe E750
- Perméabilité à l’air
- jusqu’à la classe 4 (600 Pa)
- Résistance au vent
- jusqu’à la classe C4 (1600 Pa)
- Résistance à l’effraction
- RC1N – RC3, essais selon EN 1627 – 1630
- Hauteur maximale de vantail
- 2,8 m
- Poids maximal de vantail
- 180 kg avec quincaillerie invisible, 150 kg avec quincaillerie en applique
- Norme produit
- EN 14351-1, marquage CE
Applications
Bâtiments à objectif de consommation, construction neuve, réhabilitation énergétique.
Performances et équipements
- Profils de dormant fins, à séparation thermique optimisée
- En triple vitrage, on obtient des fenêtres aux coefficients de transmission très favorables : 0,69 W/m²K au châssis fixe et 0,8 W/m²K aux ouvrants
- Les barrières thermiques en plastique renforcé de fibre de verre apportent d’excellentes valeurs structurelles
- Des résultats de premier plan aux essais de système — air, eau, vent

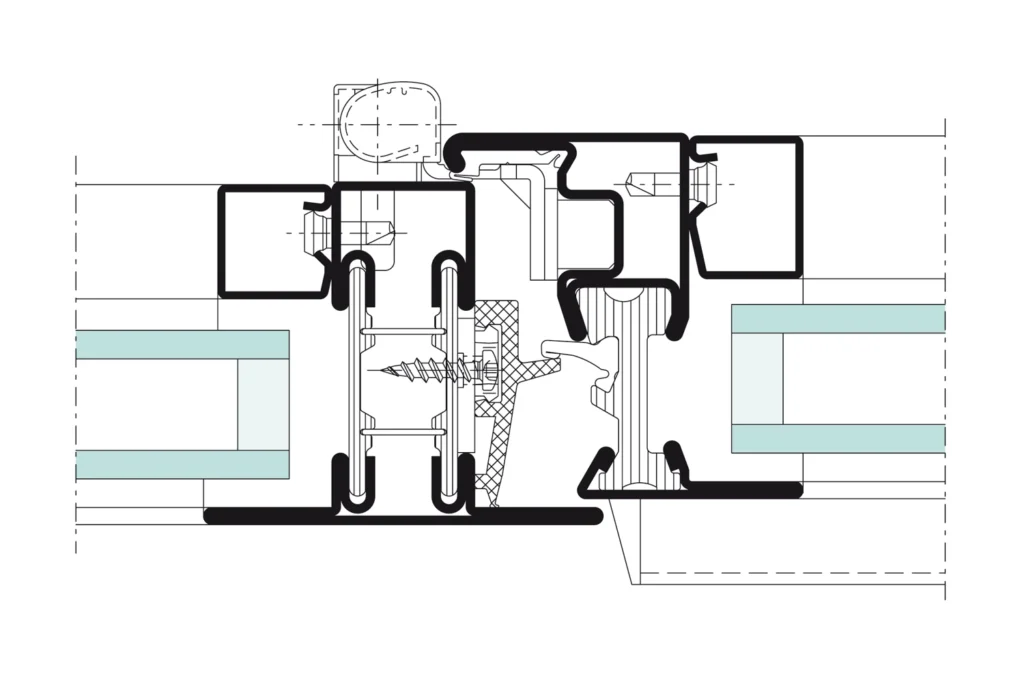

Jansen Janisol Primo — fenêtre
Jansen · À rupture de pont thermique
Profondeur de base de seulement 60 mm, à rupture de pont thermique.
Nous l’employons là où la profondeur disponible est faible, mais où la performance thermique ne doit pas baisser. Des sections identiques à celles de Janisol permettent de combiner les deux systèmes dans un même projet.
Caractéristiques techniques
- Profondeur de base
- 60 mm
- Matériau
- acier galvanisé en continu, apte au thermolaquage ou à l’émaillage
- Isolation
- à rupture de pont thermique
- Coefficient Uw
- à partir de 1,0 W/m²K
- Isolement acoustique
- jusqu’à Rw 45 dB
- Étanchéité à l’eau
- jusqu’à la classe 8A
- Perméabilité à l’air
- jusqu’à la classe 4
- Résistance au vent
- jusqu’à la classe C4
- Résistance à l’effraction
- jusqu’à RC 3, selon EN 1627
- Poids maximal de vantail
- 180 kg
- Types d’ouverture
- à la française, oscillo-battante, à soufflet, à l’italienne, à deux vantaux, châssis fixe
- Autres certifications
- TRAV, RWA / NRWG, EPD disponible
Applications
Situations où la baie n’admet pas un cadre profond, mais où l’isolation thermique est exigée.
Performances et équipements
- Avec seulement 60 mm de profondeur de base, les profils en acier à rupture de pont thermique atteignent d’excellentes valeurs d’isolation
- Il contribue activement à une construction durable et respectueuse de l’environnement
- La pose et la fabrication, de même que la combinaison avec les systèmes Janisol, sont simplifiées par l’emploi de sections de profil identiques
Patrimoine et design

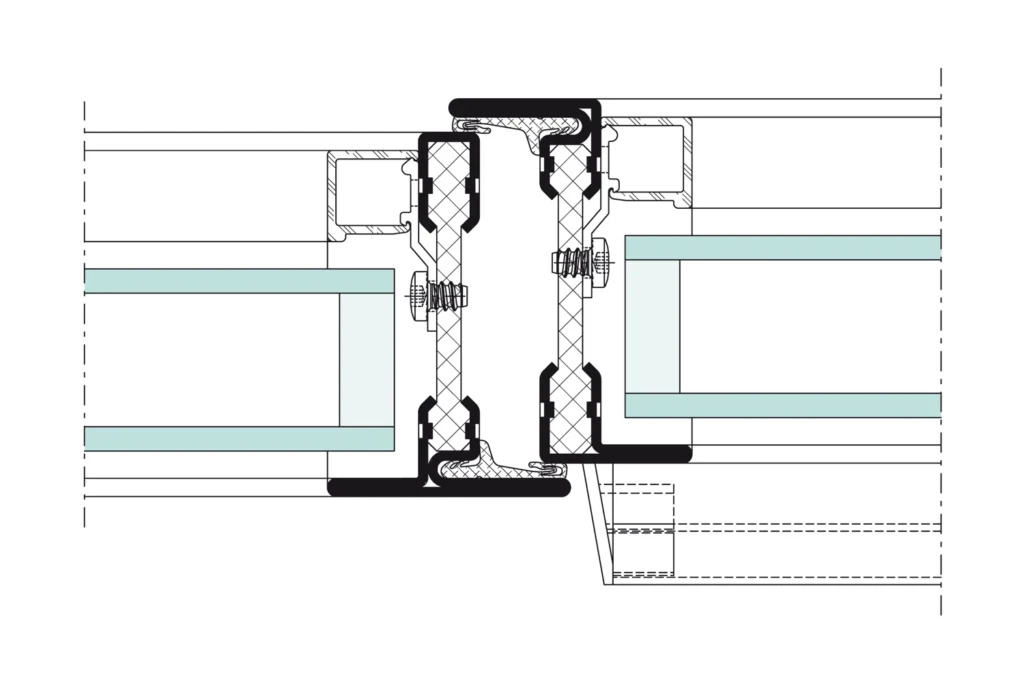

Jansen Janisol Arte 2.0 — fenêtre
Jansen · Patrimoine et design
Cotes vues de 25 ou 40 mm au châssis fixe, sur une profondeur de 60 mm.
C’est le système avec lequel nous reproduisons la menuiserie historique d’un bâtiment sans que l’on devine depuis la rue qu’elle est neuve. Les cotes vues sont les plus fines de la gamme, et les typologies d’ouverture couvrent aussi les solutions anciennes, comme la fenêtre pivotante à axe vertical.
Caractéristiques techniques
- Profondeur constructive
- 60 mm
- Cotes vues
- 25 mm au châssis fixe, 20 mm à l’ouvrant, 60 mm à la jonction centrale
- Matériau
- acier galvanisé en continu, acier inoxydable 1.4401, acier Corten
- Coefficient Uf
- à partir de 1,9 W/m²K
- Épaisseur du vitrage
- 20 – 47 mm
- Isolement acoustique
- jusqu’à 45 dB
- Étanchéité à l’eau
- jusqu’à la classe 9A (600 Pa)
- Perméabilité à l’air
- classe 4 (600 Pa)
- Résistance au vent
- C5 (2000 Pa)
- Résistance à l’effraction
- jusqu’à RC2, selon EN 1627
- Dimension maximale
- 1000 × 2400 mm
- Poids maximal de vantail
- 150 kg
- Types d’ouverture
- à la française vers l’intérieur et vers l’extérieur, à soufflet, à l’italienne, pivotante à axe horizontal ou vertical, châssis fixe, porte-fenêtre
- Durabilité
- classe 4 (50 000 cycles) ; résistance mécanique et aux chocs classe 4
Applications
Réhabilitation de fenêtres anciennes, bâtiments patrimoniaux, constructions résidentielles modernes.
Performances et équipements
- La deuxième génération du système Janisol Arte, avec des profils en acier, acier inoxydable et acier Corten
- Cotes vues de seulement 25 ou 40 mm au châssis fixe, sur une profondeur de base de 60 mm
- La rainure de joint intégrée simplifie et accélère la fabrication
- Large choix de parcloses, en différents matériaux
- Nouveautés : fenêtre pivotante à axe vertical, vitrage à sec, options de quincaillerie, profils à cote vue de 50 mm, portes-fenêtres

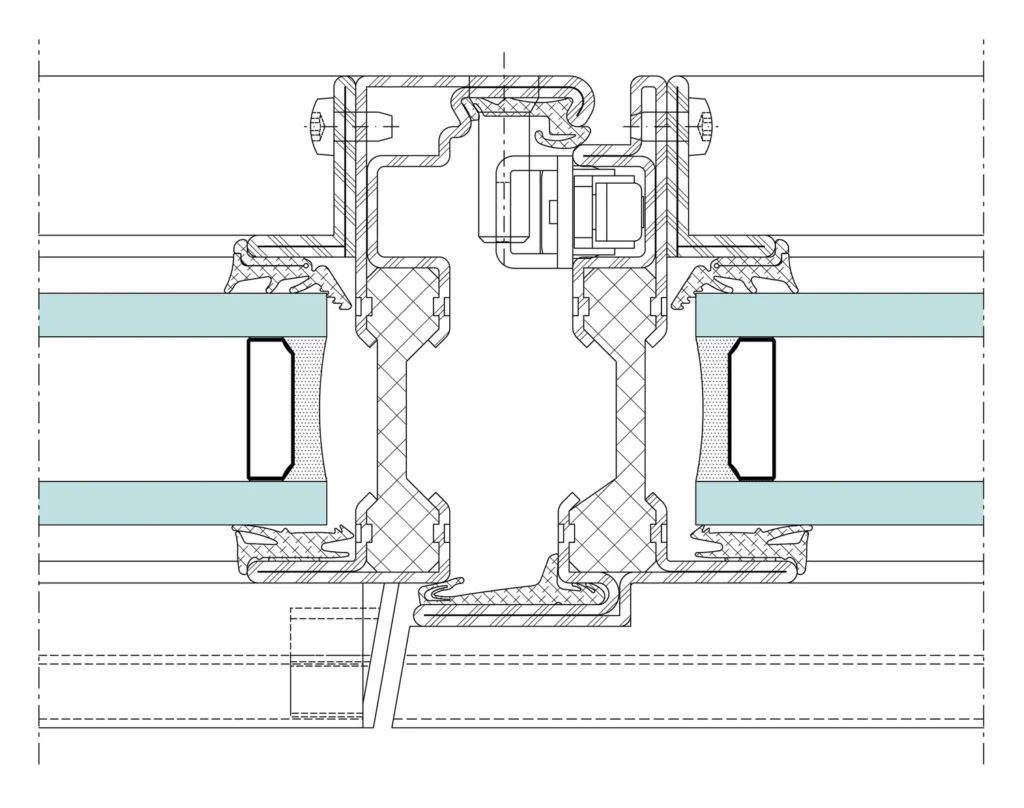

Jansen Janisol Arte 66 — fenêtre
Jansen · Patrimoine et design
Oscillo-battante à ferrure invisible, sur une profondeur de 66 mm.
Elle résout une contradiction fréquente en patrimoine : le cadre doit rester étroit, mais le maître d’ouvrage veut une fenêtre qui s’entrouvre. La ferrure invisible préserve la netteté de la ligne.
Caractéristiques techniques
- Profondeur constructive
- 66 mm, ouvrant 70 mm
- Cotes vues
- 30 mm au châssis fixe, 28 mm à l’ouvrant, 76 mm à la jonction centrale
- Matériau
- acier galvanisé en continu, acier Corten
- Coefficient Uf
- à partir de 1,9 W/m²K
- Épaisseur du vitrage
- 15 – 53 mm
- Isolement acoustique
- jusqu’à 47 dB
- Étanchéité à l’eau
- jusqu’à la classe 9A (600 Pa)
- Perméabilité à l’air
- classe 4 (600 Pa)
- Résistance au vent
- C5 (2000 Pa)
- Dimension maximale
- 1400 × 2300 mm
- Poids maximal de vantail
- 180 kg
- Types d’ouverture
- à la française et oscillo-battante vers l’intérieur, à soufflet, à deux vantaux, châssis fixe
- Quincaillerie
- invisible, avec rainure Euro ; libre choix de la poignée
Applications
Bâtiments classés, où l’on exige un dormant étroit tout en voulant une ouverture oscillo-battante moderne.
Performances et équipements
- La profondeur de base de 66 mm permet d’employer un vitrage plus épais, pour une hauteur d’ouvrant jusqu’à 2 300 mm
- Elle rend possible l’ouverture oscillo-battante même sous l’exigence de dormants étroits propre aux bâtiments classés
- Quincaillerie invisible, pour un design homogène, sans rupture visuelle
- Les rainures Euro facilitent la pose de la quincaillerie ; le nouveau système de parcloses facilite le vitrage
- Compatible avec Janisol Arte 2.0 ; libre choix des poignées
Sans rupture de pont thermique

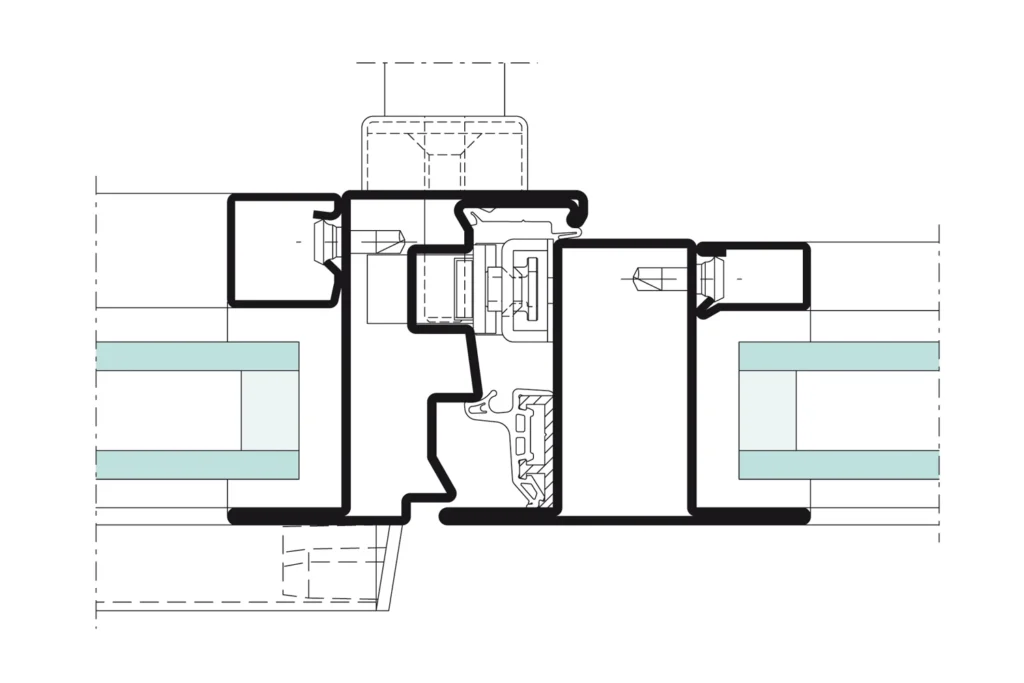

Jansen-Economy 50 — fenêtre
Jansen · Sans rupture de pont thermique
Profondeur de base de 50 mm, sans rupture de pont thermique.
Nous le proposons là où la fenêtre ne sépare pas l’intérieur de l’extérieur — cloisonnements, halls ou locaux techniques. C’est la solution la plus économique de la gamme acier.
Caractéristiques techniques
- Profondeur de base
- 50 / 58,5 mm
- Matériau
- acier brut ou galvanisé en continu, apte au thermolaquage ou à l’émaillage ; acier inoxydable 1.4404, brut ou poli
- Isolation
- sans rupture de pont thermique
- Étanchéité à l’eau
- jusqu’à la classe E900
- Perméabilité à l’air
- jusqu’à la classe 4
- Résistance au vent
- jusqu’à la classe C4/B4
- Résistance à l’effraction
- jusqu’à RC 3, selon EN 1627
- Résistance aux balles
- FB6 S/NS
- Poids maximal de vantail
- 180 kg
- Types d’ouverture
- à la française, oscillo-battante, à soufflet, à deux vantaux ; cloisons
- Norme produit
- EN 14351-1, marquage CE
Applications
Cloisonnements intérieurs, locaux non chauffés, bâtiments industriels, réhabilitations sans exigence d’isolation.
Performances et équipements
- Avec une profondeur de base de seulement 50 mm, le système convient à des fenêtres fines et élégantes, sans isolation thermique
- Quincaillerie systématisée, essayée, disponible pour tous les types d’ouverture courants
Les valeurs ci-dessus sont celles publiées par Jansen pour le système concerné. La performance d’un élément posé s’établit sur la configuration effectivement commandée et sur le certificat d’essai correspondant. Les rendus et les coupes appartiennent à Jansen AG et servent à identifier le système.
