Protection incendie et pare-fumée
Portes, fenêtres, cloisons et façades à résistance au feu de E30 à EI90, plus des portes pare-fumée.
L’acier n’est pas combustible et ne perd pas notablement sa stabilité propre en cas d’incendie. C’est pourquoi il est le matériau employé là où le scénario de sécurité incendie exige un compartimentage transparent, et non une cloison pleine.
Systèmes
Protection incendie et pare-fumée
6 systèmes Jansen, avec les données publiées par le fabricant.
Jansen Janisol C4 — porte EI60 / EI90EI90 pour une épaisseur d’élément de seulement 70 mm.Résistance au feuEI60 et EI90Épaisseur de l’élément70 mmCloisonjusqu’à EI120Hauteur de portejusqu’à 2,50 mVoir le détail
Jansen Janisol 2 — combinaison EI30, 70 mmDes portes EI30 qui se combinent avec des cloisons EI60 ou EI90.Résistance au feuEI30 / EI60 / EI90Profondeur de base70 mmHauteur de portejusqu’à 3,0 mIssue de secoursEN 1125 / EN 179Voir le détail
Jansen-Economy 60 — porte E30 / EW30 / E60 / EW60Portes coupe-feu et châssis fixes jusqu’à la classe E90.Résistance au feuE30 / EW30 / E60 / EW60Pare-fuméeDIN 18095Hauteur de portejusqu’à 3,8 mDurabilitéC5Voir le détail
Jansen-Economy 50 — porte coupe-feuE30 / EW30 / E60 / EW60, sur le profil de 50 mm.Résistance au feuE30 / EW30 / E60 / EW60Châssis fixejusqu’à E120Hauteur de portejusqu’à 3,8 mPare-fuméeDIN 18095Voir le détail
Jansen-Economy 50 RS — porte et cloison pare-fuméePortes pare-fumée grandes et lourdes, à profil fin.Pare-fuméeDIN 18095EssaiEN 1634-3DurabilitéC5Issue de secoursEN 1125 / EN 179Voir le détail
Jansen Janisol 2 — porte coulissante coupe-feu EI30Coulissante EI30, avec ou sans fonction d’issue de secours.Résistance au feuEI30Porte à un vantailjusqu’à 1400 × 2500 mmPorte à deux vantauxjusqu’à 2800 × 2500 mmHauteur de l’ensemblejusqu’à 4040 mmVoir le détailFiches techniques
Les données de chaque système
Portes et cloisons coupe-feu

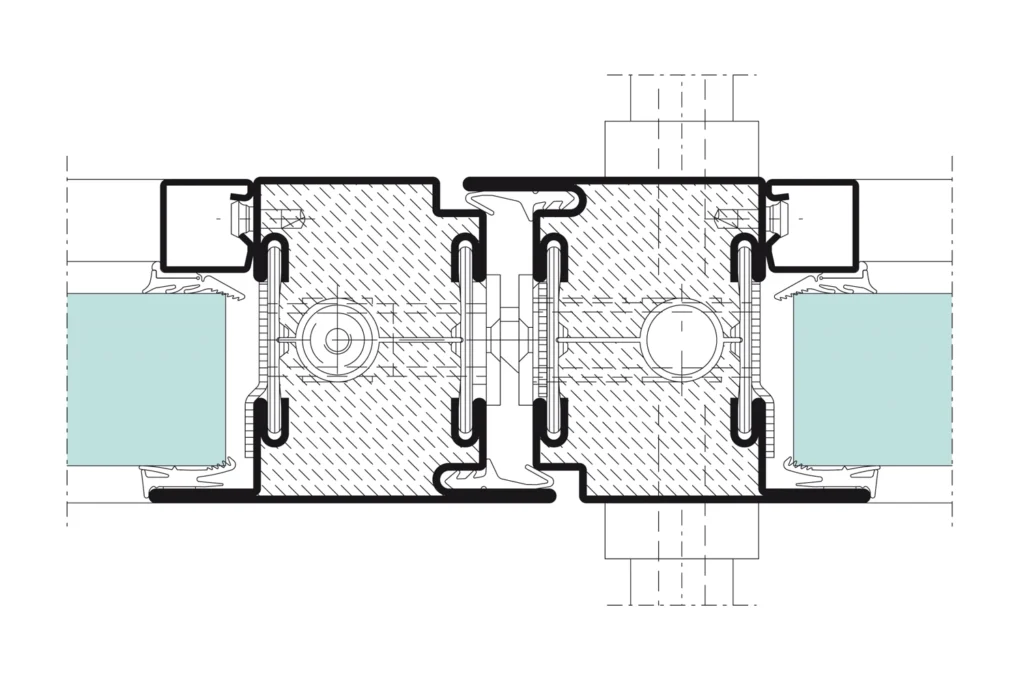

Jansen Janisol C4 — porte EI60 / EI90
Jansen · Portes et cloisons coupe-feu
EI90 pour une épaisseur d’élément de seulement 70 mm.
C’est le système que nous proposons lorsque le scénario de sécurité incendie exige EI60 ou EI90, mais que le compartimentage doit rester transparent.
Caractéristiques techniques
- Résistance au feu
- EI60 et EI90, essayées selon EN 1634-1 et DIN 4102-5
- Cloison
- jusqu’à EI120
- Épaisseur de l’élément
- 70 mm
- Matériau
- acier brut ou galvanisé en continu, jusqu’à EI90 apte au thermolaquage ou à l’émaillage ; acier inoxydable 1.4401, brut ou poli
- Remplissage
- un matériau céramique de protection au feu
- Pare-fumée
- selon DIN 18095, essayé selon EN 1634-3
- Durabilité
- C5, selon EN 1191
- Hauteur maximale de porte
- 2,50 m avec une serrure à un seul pêne
- Types d’élément
- portes à un ou deux vantaux, avec ou sans panneaux latéraux et imposte ; cloisons
- Issue de secours
- selon EN 1125 / EN 179
- Durabilité environnementale
- EPD disponible
Applications
Cloisonnements aux exigences maximales de résistance au feu, dans les bâtiments publics et commerciaux.
Performances et équipements
- Un remplissage innovant de protection au feu à base de céramique
- Des classes de résistance au feu jusqu’à EI90 sont atteintes, pour une épaisseur d’élément de 70 mm seulement
- La quincaillerie, les serrures et les accessoires s’intègrent aisément aux profils

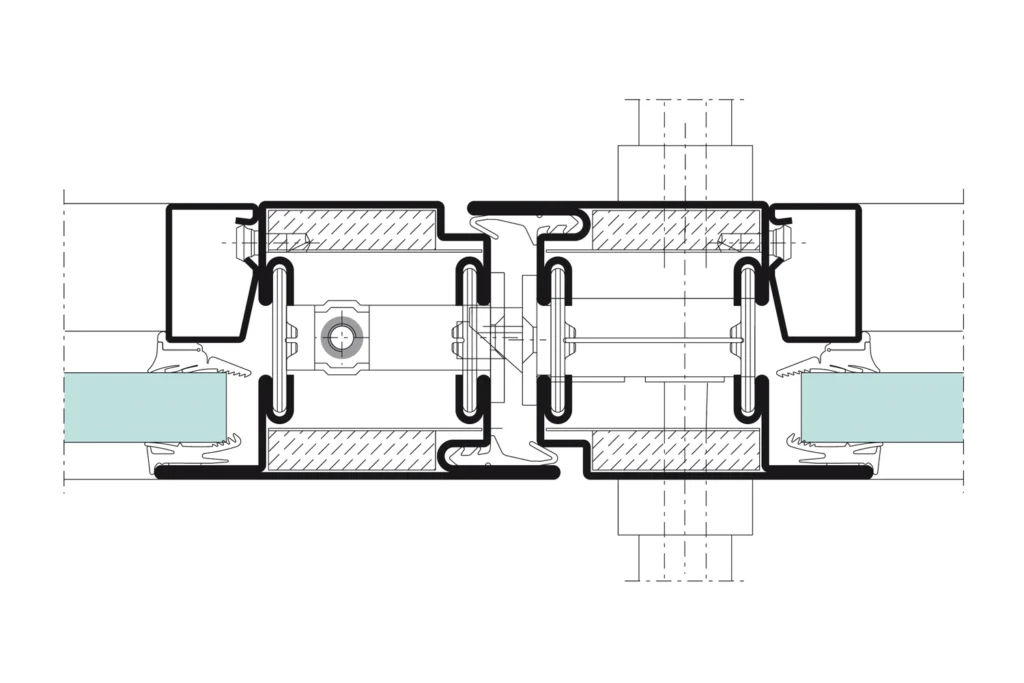

Jansen Janisol 2 — combinaison EI30, 70 mm
Jansen · Portes et cloisons coupe-feu
Des portes EI30 qui se combinent avec des cloisons EI60 ou EI90.
Elle résout le cas où la porte et la cloison qui l’entoure ont des exigences de résistance au feu différentes, tout en devant être identiques d’aspect.
Caractéristiques techniques
- Résistance au feu
- EI30 / EI60 / EI90, essayées selon EN 1634-1
- Profondeur de base
- 70 mm
- Matériau
- acier brut ou galvanisé en continu, apte au thermolaquage ou à l’émaillage
- Hauteur maximale de porte
- 2,5 m avec une serrure à un seul pêne ; 3,0 m avec pêne haut escamotable ou serrure multipoints
- Types d’élément
- portes à un ou deux vantaux, avec dormants latéraux fixes et/ou imposte
- Compatibilité
- se combine avec les cloisons Janisol C4 EI60 et EI90
- Exécution
- vitrage à sec ou au mastic ; panneau central ; portes habillées de tôle
- Issue de secours
- selon EN 179 / EN 1125
- Homologations
- homologations suisses de protection au feu ; EPD disponible
Applications
Bâtiments où plusieurs exigences de protection au feu doivent fonctionner ensemble.
Performances et équipements
- Les profils de porte du système éprouvé Janisol 2 EI30 ont été étendus à une profondeur de base de 70 mm
- Ainsi, les cloisons coupe-feu transparentes Janisol C4 EI60 — dans les cas extrêmes même EI90 — se combinent sans difficulté avec Janisol 2 EI30 70 mm
- Les exigences esthétiques sont satisfaites même sur des combinaisons techniquement exigeantes
Jansen-Economy 60 — porte E30 / EW30 / E60 / EW60
Jansen · Portes et cloisons coupe-feu
Portes coupe-feu et châssis fixes jusqu’à la classe E90.
La version économique de protection au feu, d’aspect identique aux systèmes Janisol 2 et C4 — utile lorsque plusieurs classes coexistent dans un même bâtiment.
Caractéristiques techniques
- Résistance au feu
- E30 / EW30 / E60 / EW60
- Matériau
- acier brut ou galvanisé en continu, apte au thermolaquage ou à l’émaillage
- Pare-fumée
- selon DIN 18095, essayé selon EN 1634-3
- Durabilité
- C5, selon EN 1191
- Hauteur maximale de porte
- 3,8 m avec une serrure à un seul pêne
- Types d’élément
- portes à un ou deux vantaux, avec ou sans panneaux latéraux et imposte ; cloisons
- Raccordement
- sur mur massif ou sur ossature légère
- Exécution
- vitrage à sec ou au mastic ; panneau central vitré
- Issue de secours
- selon EN 1125 / EN 179
Applications
Cloisonnements dans les bâtiments commerciaux, industriels et publics.
Performances et équipements
- Avec les profils Jansen Economy, on réalise des portes coupe-feu de classe E30/EW30/E60/EW60 et des châssis fixes jusqu’à la classe E90
- L’aspect des portes Jansen Economy est identique à celui des systèmes Janisol 2 et Janisol C4
- Les profils de 60 mm de profondeur présentent des cotes vues très étroites
- Ils admettent aussi des composants pare-fumée, avec des portes affleurantes économiques selon DIN 18095
- Des portes en différentes versions d’exécution et de fonctionnement ont été essayées et homologuées

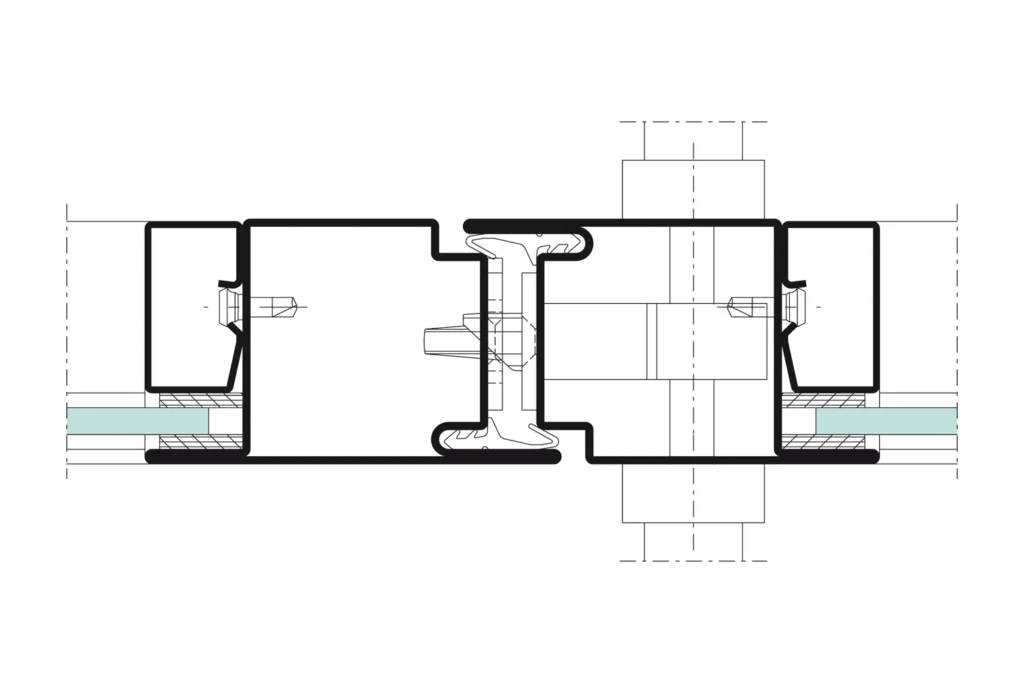

Jansen-Economy 50 — porte coupe-feu
Jansen · Portes et cloisons coupe-feu
E30 / EW30 / E60 / EW60, sur le profil de 50 mm.
Lorsque le compartimentage coupe-feu doit rester aussi discret que possible, c’est la version aux profils les plus étroits.
Caractéristiques techniques
- Résistance au feu
- E30 / EW30 / E60 / EW60 pour les portes, jusqu’à E120 pour le châssis fixe ; essayées selon EN 1634-1
- Matériau
- acier brut ou galvanisé en continu ; acier inoxydable 1.4404, brut ou poli
- Pare-fumée
- selon DIN 18095, essayé selon EN 1634-3
- Durabilité
- C5, selon EN 1191
- Hauteur maximale de porte
- 3,8 m avec une serrure à un seul pêne
- Types d’élément
- portes à un ou deux vantaux, avec ou sans panneaux latéraux et imposte ; cloisons
- Raccordement
- sur mur massif ou sur ossature légère
- Exécution
- vitrage à sec ou au mastic ; panneau central vitré
- Issue de secours
- selon EN 1125 / EN 179
Applications
Cloisonnements intérieurs à exigences coupe-feu et à cotes vues minimales.
Performances et équipements
- Les portes coupe-feu et les cloisons de classe E30/EW30/E60/EW60 se réalisent avec les profils Economy éprouvés
- Pour les cloisons, des classes de résistance au feu jusqu’à E120 peuvent même être atteintes
- Les profils de 50 mm de profondeur présentent des cotes vues très étroites
- L’aspect est identique à celui des autres systèmes de protection au feu — Economy 60, Janisol 2 et Janisol C4
Pare-fumée

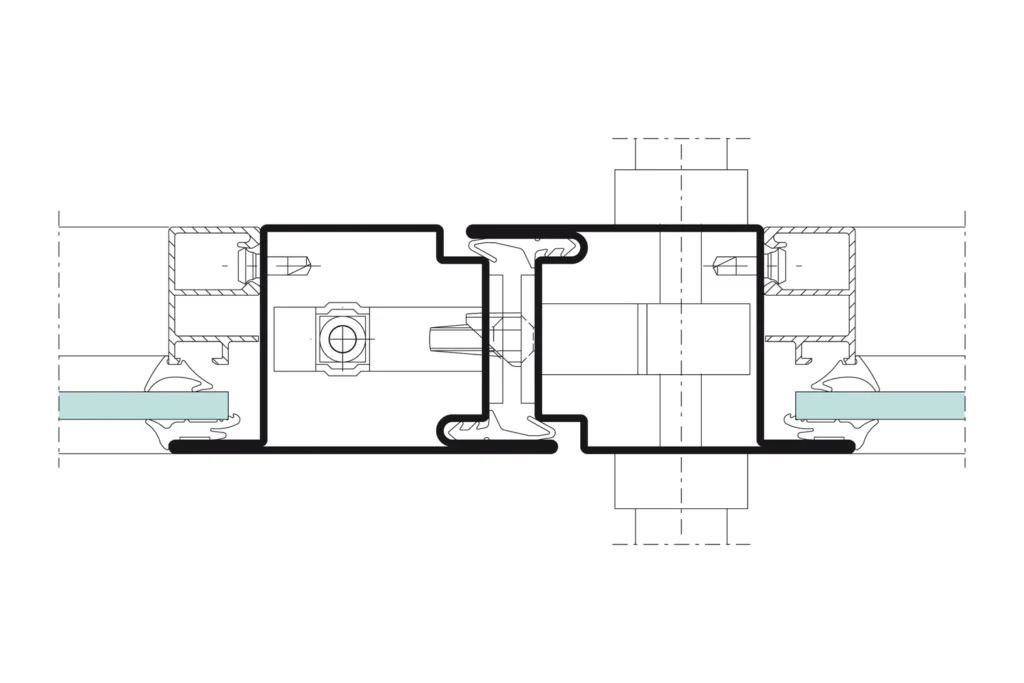

Jansen-Economy 50 RS — porte et cloison pare-fumée
Jansen · Pare-fumée
Portes pare-fumée grandes et lourdes, à profil fin.
La porte pare-fumée est le plus souvent exigée dans les cages d’escalier. L’avantage du système y est de pouvoir dépasser les dimensions standard sans épaissir le cadre.
Caractéristiques techniques
- Pare-fumée
- selon DIN 18095, essayé selon EN 1634-3
- Matériau
- acier brut ou galvanisé en continu ; acier inoxydable 1.4404, brut ou poli
- Durabilité
- C5, selon EN 1191
- Types d’élément
- portes à un ou deux vantaux, avec ou sans panneaux latéraux et imposte ; cloisons
- Exécution
- panneau central vitré ; vitrage à sec ou au mastic
- Quincaillerie
- paumelles en acier et en inox, soudées ou vissées ; ferme-portes intégrés ; serrures multipoints, motorisables en option
- Issue de secours
- selon EN 1125 / EN 179
- Combinaisons
- elle peut aussi être réalisée avec protection au feu (Jansen-Economy 50) ou sans aucune fonction de protection
Applications
Cages d’escalier, circulations d’évacuation, cloisonnements dans les bâtiments publics.
Performances et équipements
- Particulièrement adapté à la fabrication de portes pare-fumée grandes et lourdes
- Même lorsque les portes dépassent les dimensions standard, les cotes vues restent extrêmement fines
- Un large éventail de versions de design et de fonctionnement a été essayé et homologué selon DIN 18095
- Fabrication efficace de ces portes pare-fumée affleurantes
Ouvrants

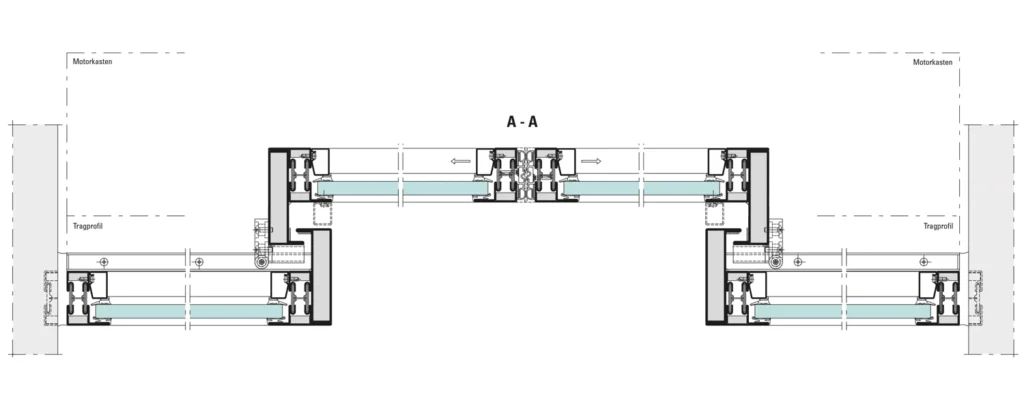

Jansen Janisol 2 — porte coulissante coupe-feu EI30
Jansen · Ouvrants
Coulissante EI30, avec ou sans fonction d’issue de secours.
La porte coulissante coupe-feu résout le cas où le compartimentage ne doit pas obstruer un flux de circulation important.
Caractéristiques techniques
- Résistance au feu
- EI30, essayée selon EN 1634-1
- Matériau
- acier brut ou galvanisé en continu, apte au thermolaquage ou à l’émaillage
- Dimensions sans antipanique
- 1400 × 2500 mm en un vantail ; 2800 × 2500 mm en deux vantaux
- Dimensions avec antipanique
- 1250 × 2500 mm en un vantail ; 2400 × 2500 mm en deux vantaux
- Dimension de l’élément
- hauteur jusqu’à 4040 mm, largeur illimitée, selon la configuration
- Pose
- en maçonnerie massive de forte ou faible densité ; raccord à des cloisons légères à ossature acier adaptée
- Intégration
- dans des cloisons EI30, EI60 et EI90
- Fonctions
- avec ou sans fonction d’issue de secours intégrée ; version résistante à l’évasion ou à l’intrusion
- Issue de secours
- EN 1125 barre antipanique, EN 179 béquille de secours
- Homologations
- homologations suisses de protection au feu
Applications
Bâtiments sans obstacle architectural, à exigences de sécurité accrues : centres commerciaux, stades, immeubles de bureaux.
Performances et équipements
- Système complet de porte coulissante coupe-feu, à profils de dormant particulièrement fins
- Essayé avec succès selon les normes EN de résistance au feu
- Un large éventail d’options de design, grâce au grand nombre de manœuvres et de types de verre
- Il s’emploie surtout dans les bâtiments sans obstacle architectural, à exigences de sécurité renforcées
- Pose aisée, à un ou deux vantaux, avec ou sans fonction d’issue de secours intégrée
Les valeurs ci-dessus sont celles publiées par Jansen pour le système concerné. La performance d’un élément posé s’établit sur la configuration effectivement commandée et sur le certificat d’essai correspondant. Les rendus et les coupes appartiennent à Jansen AG et servent à identifier le système.
