Les systèmes VISS montant-traverse : façade à isolation thermique avec certificat Passivhaus, version sans structure porteuse, VEC et façade coupe-feu.
Le mur-rideau est une structure porteuse à part entière, non une fenêtre agrandie. Les montants et les traverses reprennent la charge de vent et le poids du vitrage et les transmettent à la structure du bâtiment, le verre n’étant que remplissage. L’acier rend possible cette trame avec des cotes vues de 50 et 60 mm, sur des portées où d’autres matériaux exigeraient des profils bien plus épais. Ne figurent ici que les systèmes de façade proprement dits ; les portes et fenêtres qui s’y montent ont leurs propres pages.
Systèmes
Parois vitrées et façades
5 systèmes Jansen, avec les données publiées par le fabricant.
Jansen VISS — façadeFaçade à forte isolation thermique, avec certificat Passivhaus.Coefficient Ufà partir de 0,65 W/m²KCote vue50 et 60 mmAcoustiqueRw 47 dBEffractionRC2 – RC3Voir le détail
Jansen VISS Basic — façadeFaçade sans structure porteuse propre, sur profils courants.Coefficient Ufà partir de 0,95 W/m²KCote vueà partir de 50 mmÉpaisseur du remplissage6 – 70 mmEffractionRC2 – RC4Voir le détail
Jansen VISS SG — façade VEC (structural glazing)Façade entièrement vitrée, à panneaux jusqu’à 2,5 × 5,0 m.Coefficient Ufà partir de 0,84 W/m²KPanneau vitré maximal2,5 × 5,0 mCote vue50 et 60 mmProfondeur de base50 – 250 mmVoir le détail
Jansen VISS Fire — façade EI30, EI60 et EI90Façade de compartimentage, en trois classes de résistance au feu.Résistance au feuEI30, EI60 et EI90Cote vue50 et 60 mmProfondeur constructive50 – 280 mmTransmission Ucwà partir de 0,96 W/m²KVoir le détail
Jansen VISS Fire — façade EI30 RC2/3Compartimentage EI30 et résistance à l’effraction RC2 ou RC3, dans un même système.Résistance au feuEI30Résistance à l’effractionRC2 et RC3Cote vue50 et 60 mmCoefficient Ufà partir de 1,3 W/m²KVoir le détailFiches techniques
Les données de chaque système
Façades à isolation thermique

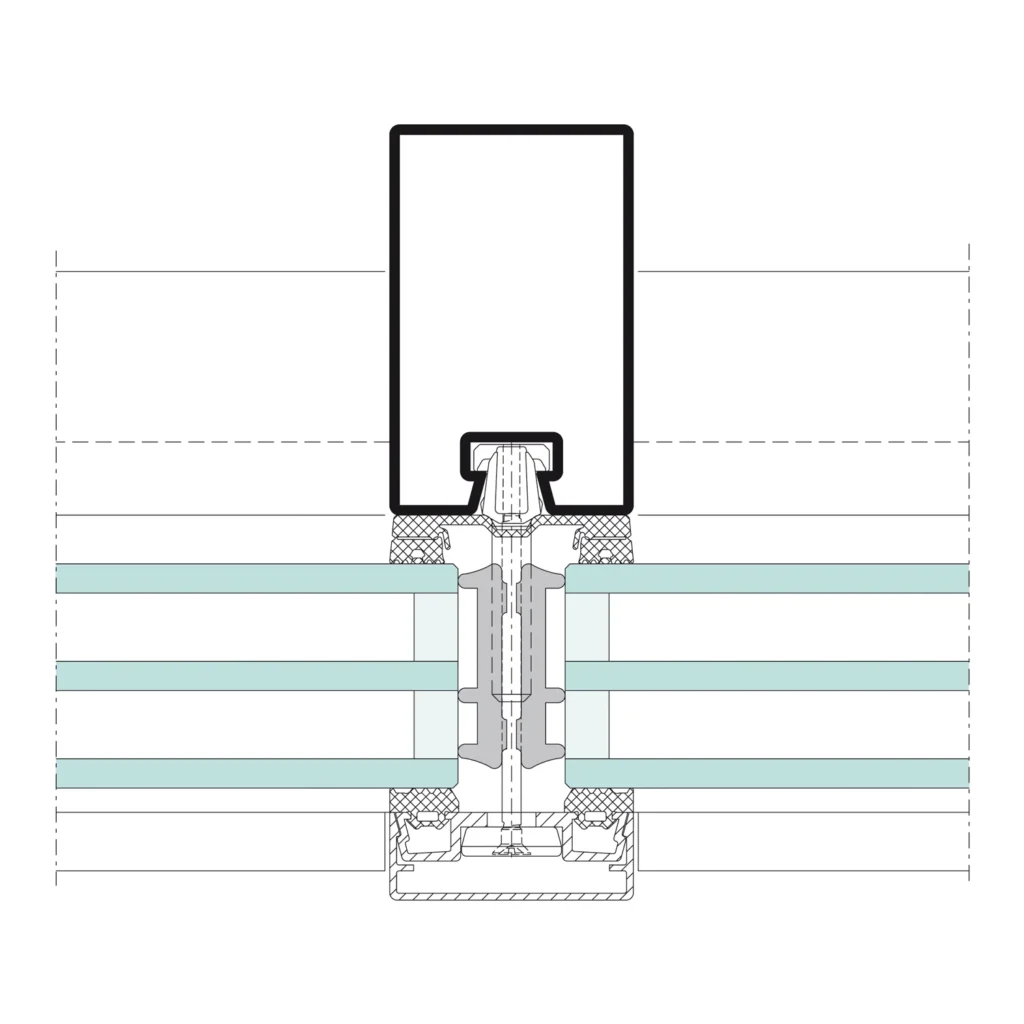

Jansen VISS — façade
Jansen · Façades à isolation thermique
Façade à forte isolation thermique, avec certificat Passivhaus.
C’est le système de façade en acier que nous employons lorsque l’enveloppe doit atteindre une forte performance thermique et que les montants doivent rester fins. Il demeure la référence de la famille VISS : les autres versions en découlent.
Caractéristiques techniques
- Coefficient Uf
- à partir de 0,65 W/m²K
- Certification
- certificat Passivhaus pour les versions VISS HI 50 et 60 mm
- Cote vue
- 50 et 60 mm
- Profondeur constructive
- 50 – 280 mm
- Épaisseur du remplissage
- 6 – 70 mm
- Isolement acoustique
- Rw 47 dB
- Étanchéité à l’eau
- classe RE1200
- Perméabilité à l’air
- classe AE
- Résistance au vent
- classe 2 kN/m²
- Résistance aux chocs
- classe E5/I5
- Résistance à l’effraction
- RC2 – RC3
- Résistance aux balles
- FB4/NS
- Matériau
- acier brut ou galvanisé en continu ; capots en aluminium et en acier inoxydable
- Types de construction
- montant-montant-traverse, montant-traverse-montant, soudé et/ou clavetté ; vitrage en segments, concave et convexe
- Norme produit
- EN 13830, marquage CE ; EPD disponible
Applications
Construction neuve et réhabilitation, sur tout type d’enveloppe vitrée.
Performances et équipements
- Construction de façade à forte isolation thermique, avec certificat Passivhaus, pour toute application — construction neuve et réhabilitation
- Les composants du système modulaire se choisissent selon les exigences structurelles, la dimension des panneaux et l’épaisseur des remplissages
- Le résultat est la meilleure solution en structure comme en prix

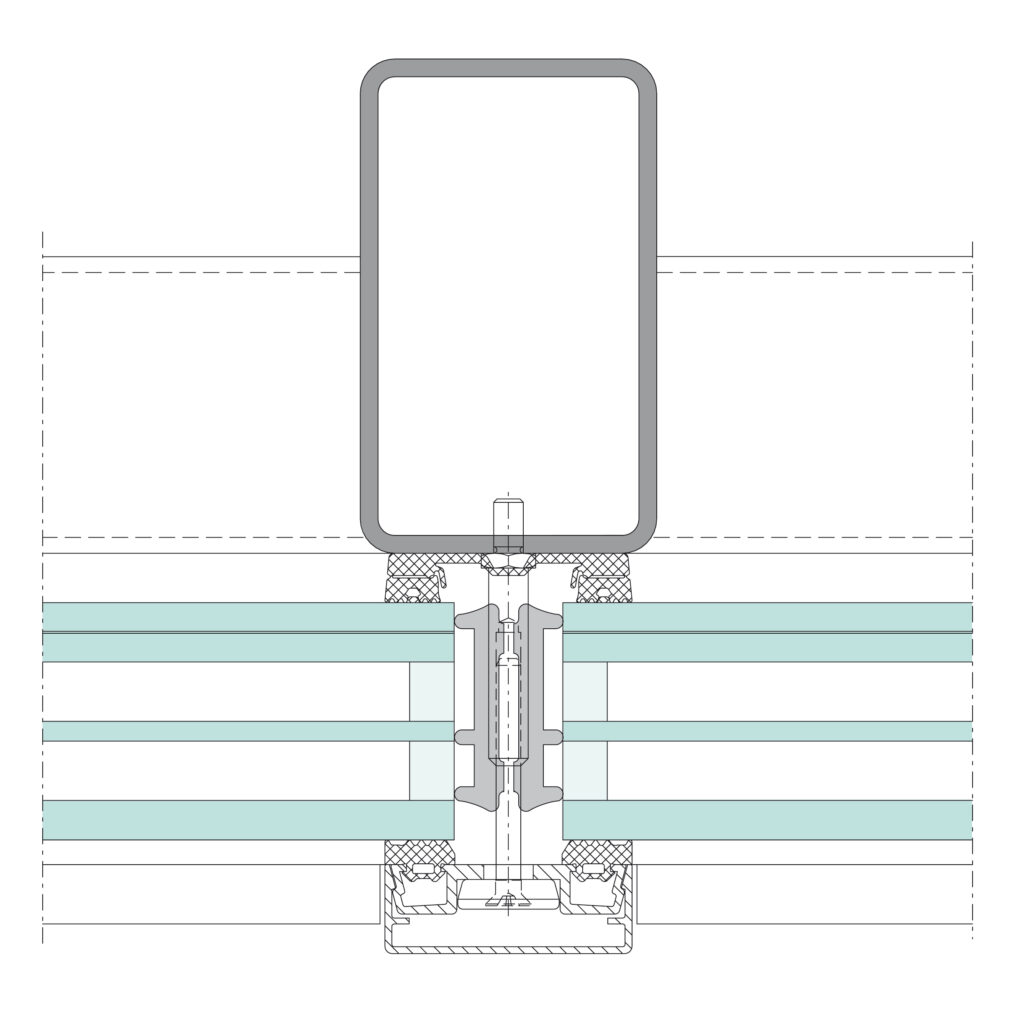

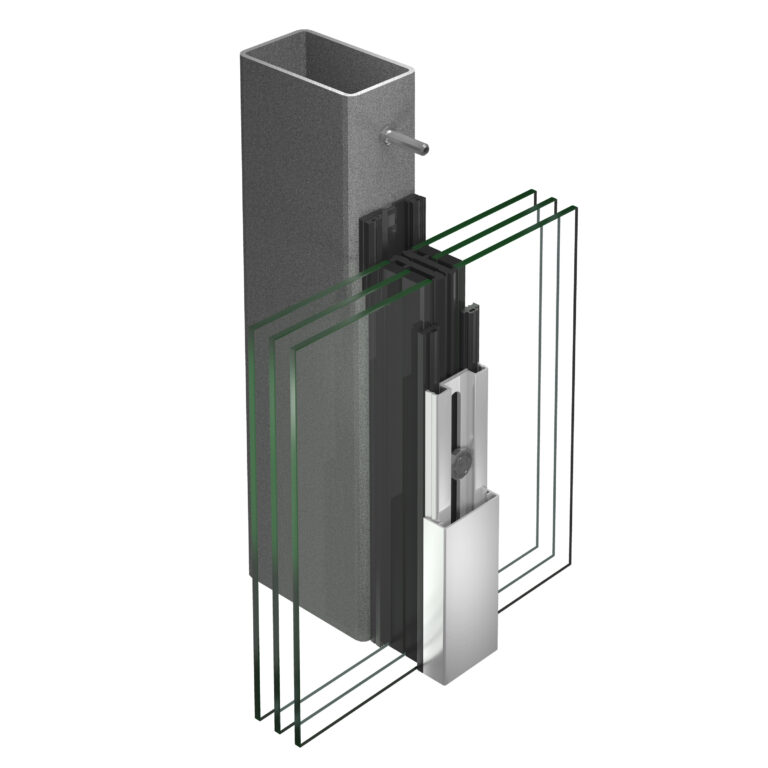

Jansen VISS Basic — façade
Jansen · Façades à isolation thermique
Façade sans structure porteuse propre, sur profils courants.
La différence avec VISS tient à la structure : ici, les montants ne sont pas des profils système, mais des profils tubulaires ou IPE courants, sur lesquels on ne monte que la partie d’étanchéité et de maintien du verre. Lorsque le projet n’exige pas la performance thermique maximale, c’est la version au meilleur rapport résultat/coût.
Caractéristiques techniques
- Coefficient Uf
- à partir de 0,95 W/m²K
- Structures porteuses
- profils tubulaires du commerce, profils IPE et similaires
- Cote vue
- à partir de 50 mm
- Profondeur constructive
- déterminée par les exigences du calcul structurel
- Épaisseur du remplissage
- 6 – 70 mm
- Étanchéité à l’eau
- classe RE1200
- Perméabilité à l’air
- classe AE
- Résistance au vent
- classe 2 kN/m²
- Résistance aux chocs
- classe E5/I5
- Résistance à l’effraction
- RC2, RC3 et RC4
- Types de construction
- montant-montant-traverse, montant-traverse-montant, exécution soudée et/ou par clavetage ; vitrage en segments, concave et convexe
- Norme produit
- EN 13830, marquage CE ; essai TRAV
Applications
Façades vitrées à budget maîtrisé, halls, bâtiments administratifs, extensions.
Performances et équipements
- Des solutions système économiques et esthétiques pour la construction de façades sans structure porteuse propre
- Les structures porteuses peuvent être des profils tubulaires courants, des profils IPE et similaires
- Exécution montant-montant-traverse ou montant-traverse-montant
- Exécution soudée et/ou par clavetage
- Vitrage en segments, concave et convexe
Façades tout verre

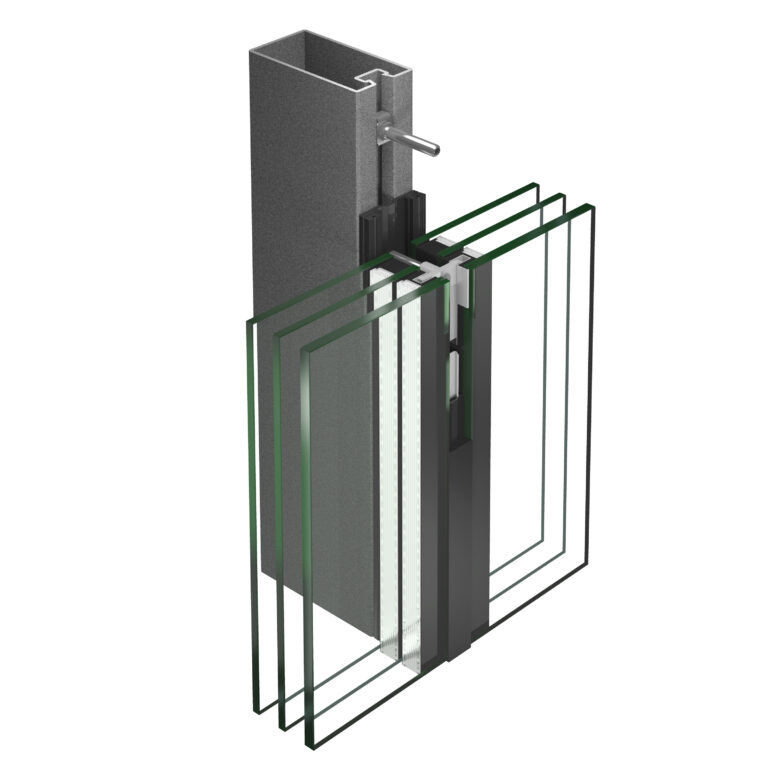

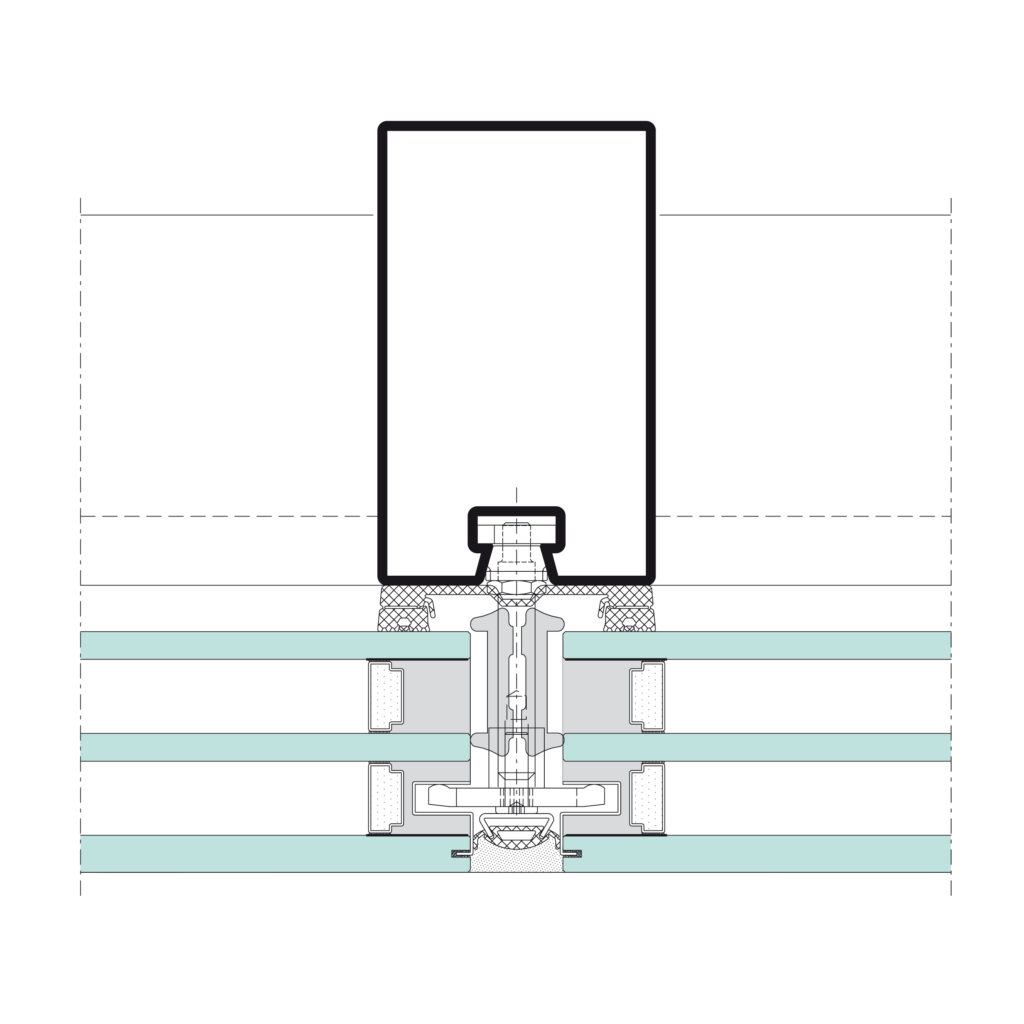

Jansen VISS SG — façade VEC (structural glazing)
Jansen · Façades tout verre
Façade entièrement vitrée, à panneaux jusqu’à 2,5 × 5,0 m.
En VEC, le verre est fixé sur un cadre collé et aucune parclose extérieure n’apparaît. La façade se lit comme une surface continue de verre, avec des joints fins entre panneaux. Elle se combine avec les profils VISS de 50 et 60 mm et avec VISS Basic.
Caractéristiques techniques
- Coefficient Uf
- à partir de 0,84 W/m²K
- Panneau vitré maximal
- 2,5 × 5,0 m
- Vitrage
- double ou triple, jusqu’à 70 mm d’épaisseur
- Cote vue
- 50 et 60 mm
- Profondeur de base
- 50 – 250 mm
- Épaisseur du remplissage
- 30 – 70 mm
- Matériau
- acier brut ou galvanisé en continu, apte au thermolaquage ou à l’émaillage
- Étanchéité à l’eau
- jusqu’à la classe RE1200
- Perméabilité à l’air
- jusqu’à la classe AE
- Résistance au vent
- jusqu’à la classe 2 kN/m²
- Résistance aux chocs
- jusqu’à la classe E5/I5
- Compatibilité
- avec tous les profils VISS à cotes vues de 50 et 60 mm et avec la solution VISS Basic
- Agrément
- ETA 13/0015
- Essais
- TRAV — vitrages de protection contre la chute
Applications
Façades de prestige, immeubles de bureaux, espaces culturels et commerciaux.
Performances et équipements
- Façade entièrement vitrée, très séduisante sur le plan architectural
- Fondée sur la solution système VISS, elle se conçoit et se réalise simplement et efficacement en VEC
- Il se combine avec tous les profils VISS à cotes vues de 50 et 60 mm, ainsi qu’avec la solution VISS Basic
- Panneaux vitrés jusqu’à 2,5 × 5,0 m
- Vitrages doubles ou triples jusqu’à 70 mm d’épaisseur
Façades coupe-feu

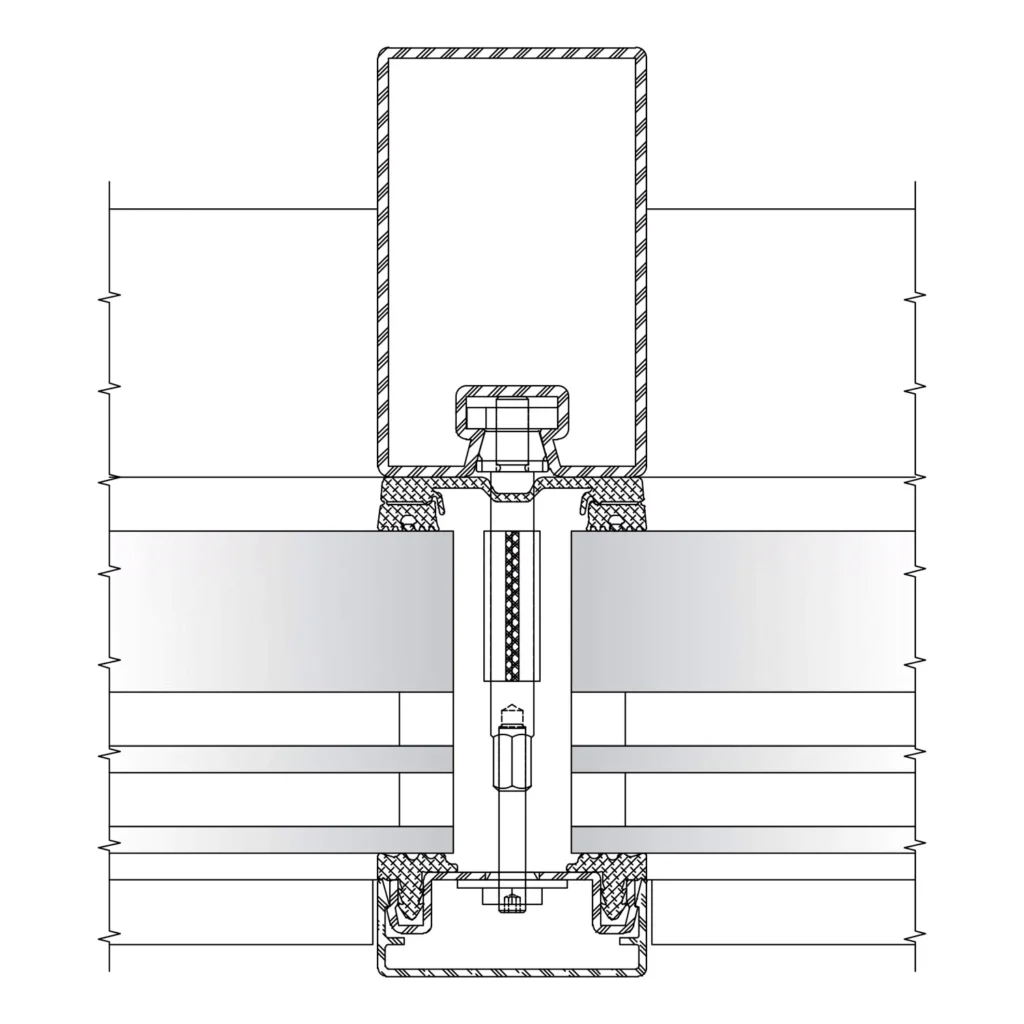

Jansen VISS Fire — façade EI30, EI60 et EI90
Jansen · Façades coupe-feu
Façade de compartimentage, en trois classes de résistance au feu.
C’est la façade qui tient au feu. Les classes EI30, EI60 et EI90 ne sont pas des variantes de finition, mais des systèmes essayés séparément, aux épaisseurs de remplissage différentes — la classe se fixe donc à partir du scénario de sécurité incendie, avant la conception.
Caractéristiques techniques
- Résistance au feu
- EI30, EI60 et EI90 ; essayées selon EN 1364-1 et EN 1364-3
- Classement
- selon EN 13501-2, EN 15254-4 et EN 15254-6
- Cote vue
- 50 et 60 mm
- Profondeur constructive
- 50 – 280 mm
- Épaisseur du remplissage
- 15 – 70 mm en EI30 ; 36 – 70 mm en EI60 ; 36 – 100 mm en EI90
- Transmission Ucw
- valeurs posées à partir de 0,96 W/m²K
- Structures porteuses
- profils système VISS ; profils haute résistance ; profils de design Linea (EI30)
- Types de construction
- montant-montant-traverse, montant-traverse-montant, exécution soudée et/ou par clavetage
- Équipement
- portes intégrées à la façade
- Dimensions de vitrage
- plus de 4,3 m de haut en EI30 et plus de 3 m de large, sans mesures structurelles supplémentaires
- Agréments
- AbZ Z-14.4-465 et Z-14.4-467 ; homologations VKF 40525, 40526 et 40527
Applications
Façades et parois vitrées à exigence de compartimentage : atriums, cours intérieures, bâtiments publics.
Performances et équipements
- Résistance au feu EI30, EI60 et EI90, essayée selon EN 1364-1 et EN 1364-3
- Structures porteuses : profils système VISS, profils haute résistance et profils de design Linea en EI30
- Des portes peuvent être intégrées à la façade
- Des dimensions de vitrage de plus de 4,3 m de haut en EI30 et de plus de 3 m de large, sans mesures structurelles supplémentaires

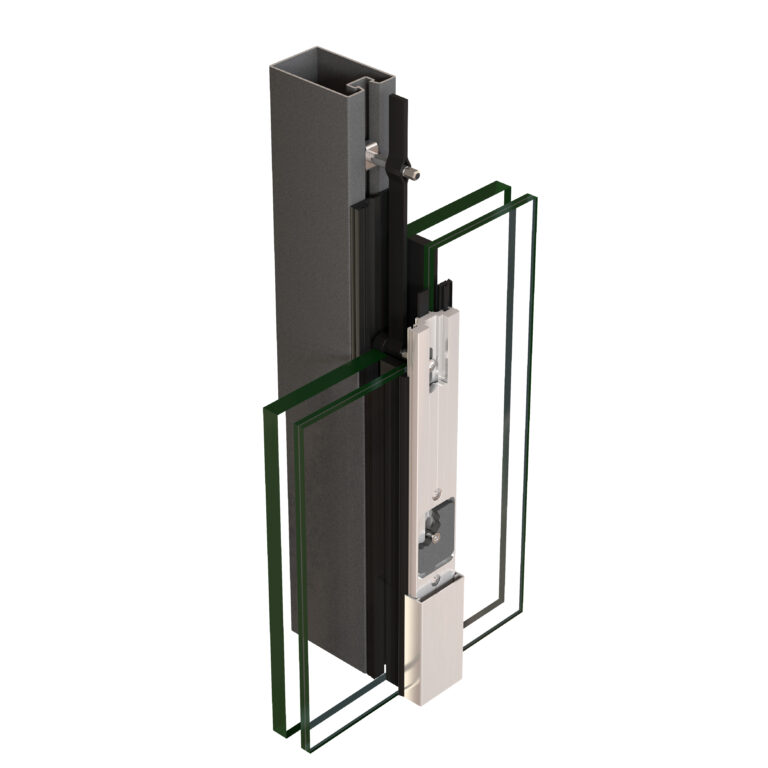

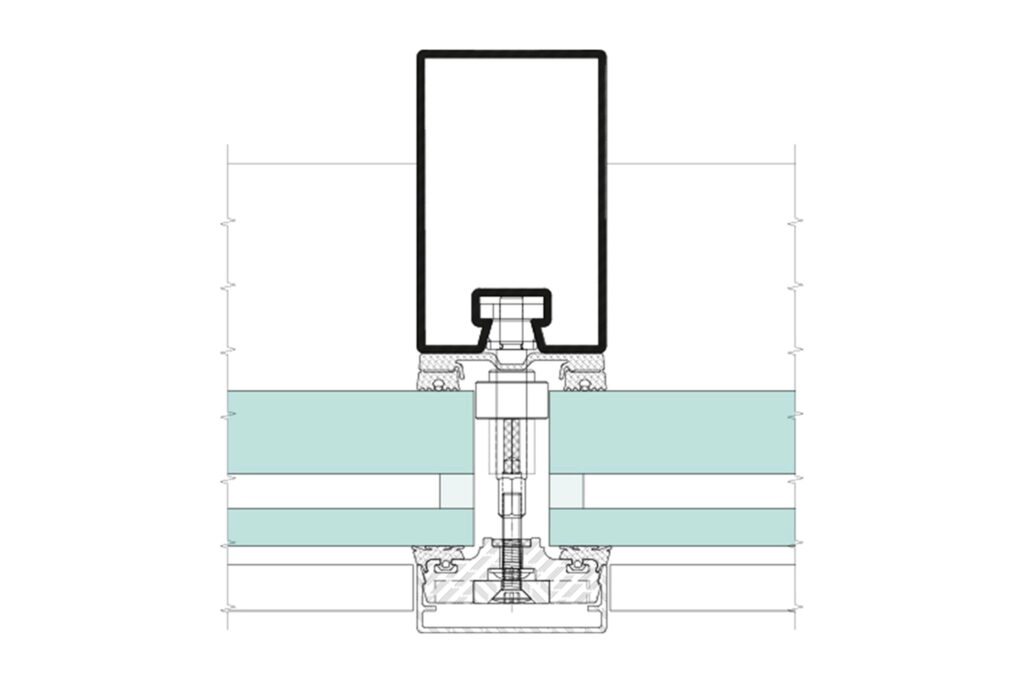

Jansen VISS Fire — façade EI30 RC2/3
Jansen · Façades coupe-feu
Compartimentage EI30 et résistance à l’effraction RC2 ou RC3, dans un même système.
Jusqu’ici, une façade devant résister à la fois au feu et à l’effraction exigeait deux systèmes superposés. Ici, les deux fonctions sont essayées ensemble : EI30 pour trente minutes de résistance au feu, plus RC2 ou RC3 pour la tentative d’intrusion avec des outils simples, respectivement avec des outils lourds.
Caractéristiques techniques
- Résistance au feu
- EI30, essayée selon EN 1364-1 et EN 1364-3
- Classement
- selon EN 13501-2
- Résistance à l’effraction
- RC2 et RC3
- Cote vue
- 50 et 60 mm
- Profondeur constructive
- 50 – 280 mm en version de base
- Épaisseur du remplissage
- 19 – 49 mm
- Coefficient Uf
- à partir de 1,3 W/m²K
- Étanchéité à l’eau
- classe RE 1200
- Perméabilité à l’air
- classe AE
- Résistance au vent
- classe 2 kN/m²
- Résistance aux chocs
- classe E5/I5
- Agréments
- AbP P-2020/001 pour les vitrages de protection contre la chute ; AbZ Z-14.4-465 pour l’assemblage par bride et Z-14.4-467 pour l’assemblage montant-traverse
- Norme produit
- EN 13830, marquage CE
Applications
Bâtiments résidentiels, immeubles de bureaux et bâtiments publics à double exigence : feu et effraction.
Performances et équipements
- Elle associe la classe de protection au feu EI30, qui assure 30 minutes de résistance, aux classes de résistance à l’effraction RC2 et RC3
- RC2 couvre la tentative avec des outils simples, RC3 avec des outils lourds
- Développé pour les exigences des projets contemporains : robuste et souple, du logement aux immeubles de bureaux et aux bâtiments publics
Les valeurs ci-dessus sont celles publiées par Jansen pour le système concerné. La performance d’un élément posé s’établit sur la configuration effectivement commandée et sur le certificat d’essai correspondant. Les rendus et les coupes appartiennent à Jansen AG et servent à identifier le système.
