FAÇADES – SÉRIE 52Montant et traverse de 52 mm, en cinq versions : SG structurelle, SST et ST semi-structurelles, TP et TPH à capots.Cote montant / traverse52 mmUcwà partir de 0,6 W/m²KCertificationCWCT (britannique)Variantes5 systèmesVoir le détailMenuiseries aluminium
Façades vitrées et murs-rideaux
Structures montant-traverse en deux profondeurs de profil, en version apparente, semi-structurelle et structurelle.
Les façades CORTIZO se déclarent selon les normes de mur-rideau — EN 12152 pour l’air, EN 12254 pour l’eau, EN 13116 pour le vent — et non selon celles de la fenêtre. Les valeurs ci-dessous sont celles des fiches de mur-rideau.
Systèmes
2 familles de systèmes disponibles

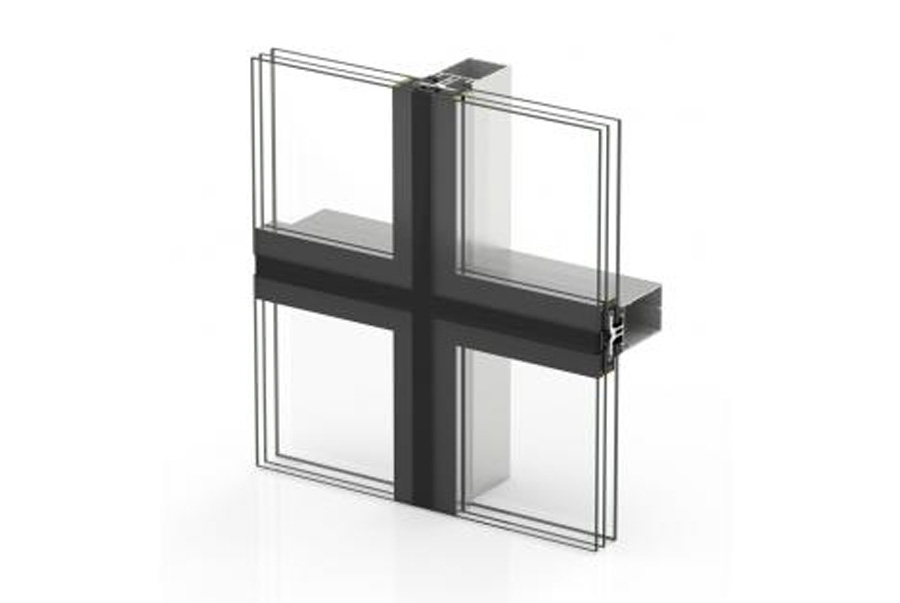

FAÇADES – SÉRIE 52Montant et traverse de 52 mm, en cinq versions : SG structurelle, SST et ST semi-structurelles, TP et TPH à capots.Cote montant / traverse52 mmUcwà partir de 0,6 W/m²KCertificationCWCT (britannique)Variantes5 systèmesVoir le détail

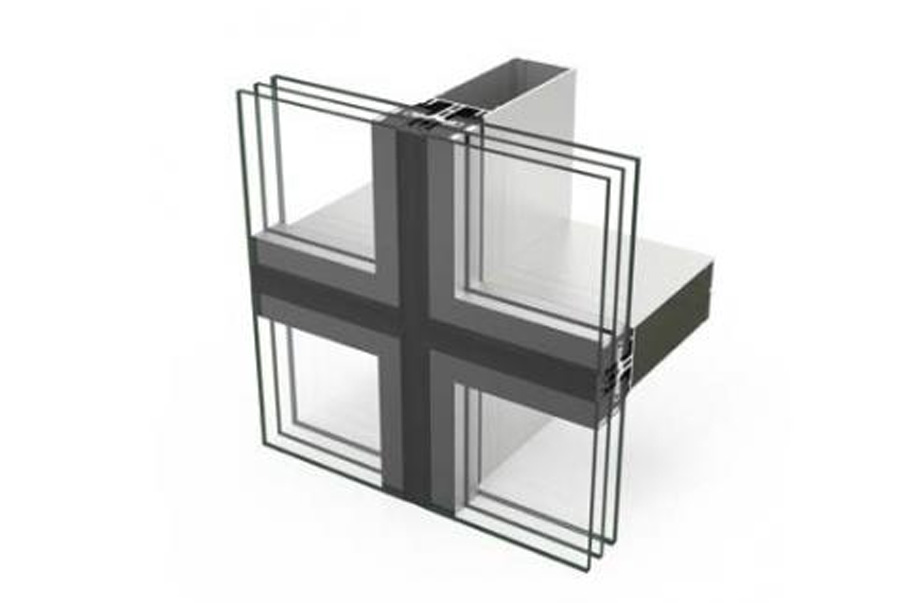

FAÇADES – SÉRIE 62Montant et traverse de 62 mm, avec des châssis fixes jusqu’à 800 kg, en versions SG, TP et TPH.Cote montant / traverse62 mmUcwà partir de 0,6 W/m²KChâssis fixejusqu’à 800 kgVariantes3 systèmesVoir le détailPertinents ici aussi
Systèmes d’autres catégories
BRISE-SOLEIL À LAMESSix largeurs de lame, de 120 à 400 mm, fixes à 0º, 15º, 30º ou 45º, ou orientables manuellement et par motorisation.Largeurs de lame120–400 mmVentClasse 6 (maximale)Portée librejusqu’à 4,2 mManœuvrefixe, manuelle ou motoriséeVoir le détail
CLAUSTRAS ET LAMES DÉCORATIVESDix profils de lame, avec la section cotée, et pour huit d’entre eux la surface libre visuelle.Profilés10 références cotéesSectionsde 18 × 38 à 30 × 190 mmVentjusqu’à la classe 6 (maximale)Portée librejusqu’à 2,0 mVoir le détail
VERRIÈRE – VÉRANDAVitrage incliné sur ossature montant-traverse de 52 mm, avec une pente comprise entre 12 % et 85 %.Uwà partir de 0,6 W/m²KPente12% (7º) – 85% (40º)Cote montant / traverse52 mmProjetante180 kg motoriséeVoir le détail
SHEV – SYSTÈME DE DÉSENFUMAGE NATURELSystème motorisé de désenfumage, avec échantillon essayé chez IFT Rosenheim.LaboratoireIFT Rosenheim GmbHFiabilitéClasse Re1000Résistance à la chaleurB 300Uwà partir de 0,9 W/m²KVoir le détailComment nous travaillons
Du projet à la réception
L’analyse de la structure
Nous partons des planchers, des tolérances réelles de la structure et des points où la façade peut être fixée. Le système se choisit une fois cela connu, pas avant.
Le calcul de structure
Le montant se dimensionne sur la charge de vent, selon la zone et la hauteur du bâtiment. Le résultat décide de la section du profilé et du pas de la trame.
Le choix du vitrage
Contrôle solaire, isolation acoustique, sécurisation ou autonettoyage. Le vitrage se détermine selon l’orientation et selon l’usage du local situé derrière.
Les détails de raccord
Le raccord avec l’isolation extérieure, l’acrotère et le plancher est l’endroit où une façade se dégrade. Nous le dessinons avant la fabrication.
Production intégrée
Débit, usinage et pré-assemblage dans notre atelier de Baia Mare, sur profilé d’origine.
Pose par nos propres équipes
Y compris à l’étranger. Nous livrons le chantier avec ses documents et la garantie publiée.
Applications
Applications
- Immeubles de bureaux
- Locaux commerciaux
- Bâtiments publics
- Programmes résidentiels
- Hôtels
- Showrooms
- Rénovation de façade
- Atriums
Les valeurs de transmission thermique publiées par CORTIZO sont des valeurs minimales du système, conditionnées par la typologie, les dimensions de la menuiserie et le vitrage. La valeur réelle d’un ensemble s’établit par calcul, sur la configuration effectivement commandée.
Prochaine étape
Vous ne savez pas quel système vous convient ?
Envoyez-nous les exigences du projet — transmission thermique imposée, dimensions de baie, zone de vent — et nous vous proposons le système qui y répond, avec les arguments de la fiche technique.
