CLAUSTRAS ET LAMES DÉCORATIVES

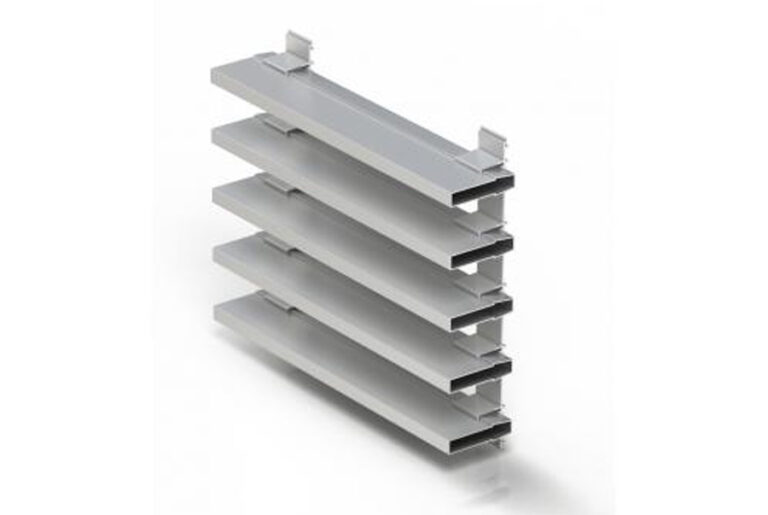

Dix profils de lame, avec la section cotée, et pour huit d’entre eux la surface libre visuelle.

Les claustras font deux choses à la fois : ils filtrent la lumière et donnent de la texture à la façade. Le choix entre les références se fait sur un critère mesurable — la surface libre visuelle, c’est-à-dire la part du champ qui reste ouverte au regard, mesurée dans deux directions, A/C et B/C.

CORTIZO publie huit références dans la fiche technique. Trois d’entre elles sont classées au vent : le claustra 2747 et les lames tubulaires 2847 en Classe 6, la plus élevée, et le mini-claustra 2785 en Classe 5.

Le second critère est la section de la lame, car c’est elle qui donne le rythme de la façade : une lame de 18 × 38 mm se lit comme un trait fin, une de 30 × 190 mm comme une bande large. Le fabricant cote dix profilés — les huit de la fiche, plus deux autres qui n’apparaissent que dans les dessins de système. Vous les trouverez tous dans le second tableau, avec leurs cotes.

Demandez un devis pour les claustras et lames décoratives

L’essentiel

Les valeurs qui décident du choix

Profilés10 références cotées

Sectionsde 18 × 38 à 30 × 190 mm

Ventjusqu’à la classe 6 (maximale)

Portée librejusqu’à 2,0 m

Caractéristiques techniques

Les données de la fiche technique officielle

LATTICES – DECORATIVE LOUVRES

Les huit références publiées par CORTIZO, avec la portée libre maximale recommandée et la surface libre visuelle dans les deux directions.

Le plan technique du système, publié par CORTIZO

Références, portée libre et surface libre visuelle

Type de lame	Portée libre maximale recommandée	A/C	B/C
Claustra (réf. 2747)	2,0 mètres	71%	44%
Claustra décoratif (réf. 2749)	1,5 mètres	62%	34%
Claustra clipsé (réf. 2829)	2,0 mètres	100%	24%
Mini-claustra (réf. 2785)	1,3 mètres	55%	39%
Lames tubulaires (réf. 2847)	2,0 mètres	76%	—
Lames décoratives (réf. 9003)	1,0 mètres	86%	—
Lames de bardage de façade (réf. 500500)	—	—	—
Lames de bardage de façade (réf. 770036)	—	—	—

Selon les spécifications du projet, une portée de lame plus grande peut être atteinte ; consulter le fabricant. A/C et B/C sont les surfaces libres visuelles déclarées par CORTIZO dans les deux directions.

Les profils de lame et leurs sections

Référence	Type de lame	Coupe (cotes du dessin)
Ref. 2785	Mini-claustra	18 × 38 mm
Ref. 2749	Claustra décoratif	30 × 58 mm
Ref. 770220	Claustra décoratif	30 × 60 mm
Ref. 2747	Claustra	78 × 58 mm
Ref. 2829	Claustra clipsé	34 × 100 mm
Ref. 2847	Lame tubulaire	60 × 12 mm
Ref. 9003	Lame décorative	30 × 190 mm
Ref. 500500	Lame de bardage de façade	8 × 129,5 mm
Ref. 770036	Lame de bardage de façade	26,2 mm
Ref. 770080	Lame profilée	13,9 mm

Les cotes sont celles portées par CORTIZO sur le dessin de chaque profilé, dans l’ordre du dessin : d’abord la cote horizontale, puis la verticale. Laquelle des deux devient la hauteur vue dépend de la position de la lame dans le cadre. Pour les Réf. 770036 et Réf. 770080, le dessin ne porte qu’une seule cote ; nous ne donnons donc que celle-là — nous n’avons pas complété l’autre.

Classements obtenus aux essais

Claustra, éprouvette 2,0 mètres (UNE 13659): Classe 6 (maximale)
Mini-claustra, éprouvette 1,3 mètre (UNE 13659): Classe 5
Lames tubulaires, éprouvette 1,3 mètre (UNE 13659): Classe 6 (maximale)
Essais selon: la norme UNE 1932
Essais vérifiés par: ALUMINIOS CORTIZO S.A.U.

Finitions

Bicolore possible
Thermolaquage (RAL, moucheté et texturé), selon Qualicoat >60 microns
Laquage effet bois, selon la norme Qualideco
Anodisation, selon Ewwa Euras / classe standard 15, en option classes 20 et 25

Les Réf. 770220 et Réf. 770080 n’apparaissent que dans les dessins de profilés, non dans le tableau de performances : pour elles, le fabricant ne déclare ni portée libre ni surface libre visuelle. C’est pourquoi elles ne figurent que dans le tableau des sections.

Télécharger la fiche techniqueFiche technique officielle CORTIZO – PDF · 230 KoLATTICES – DECORATIVE LOUVRES

Les valeurs de transmission thermique publiées par CORTIZO sont des valeurs minimales du système, conditionnées par la typologie, les dimensions de la menuiserie et le vitrage. La valeur réelle d’un ensemble s’établit par calcul, sur la configuration effectivement commandée.
