Montant et traverse de 52 mm, en cinq versions : SG structurelle, SST et ST semi-structurelles, TP et TPH à capots.
La série 52 est la ligne fine des façades CORTIZO : montant et traverse de 52 mm en cote intérieure, avec des profilés de rupture thermique superposables de 6, 12 et 30 mm, qui permettent d’ajuster la performance sans changer la géométrie.

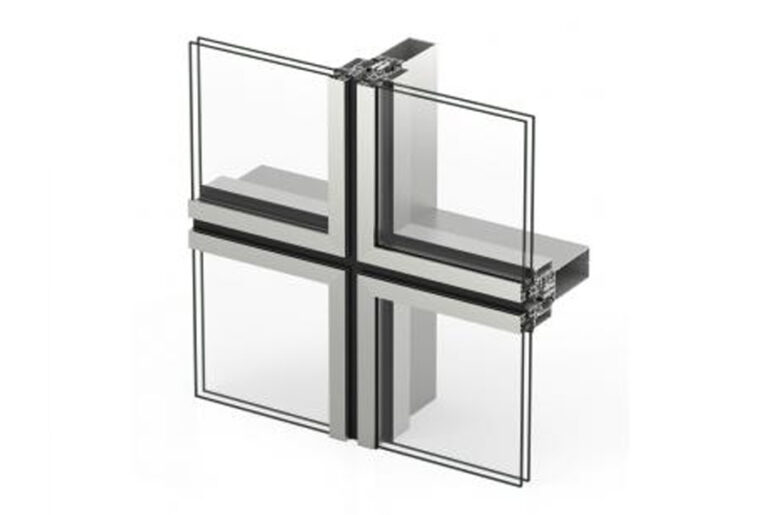

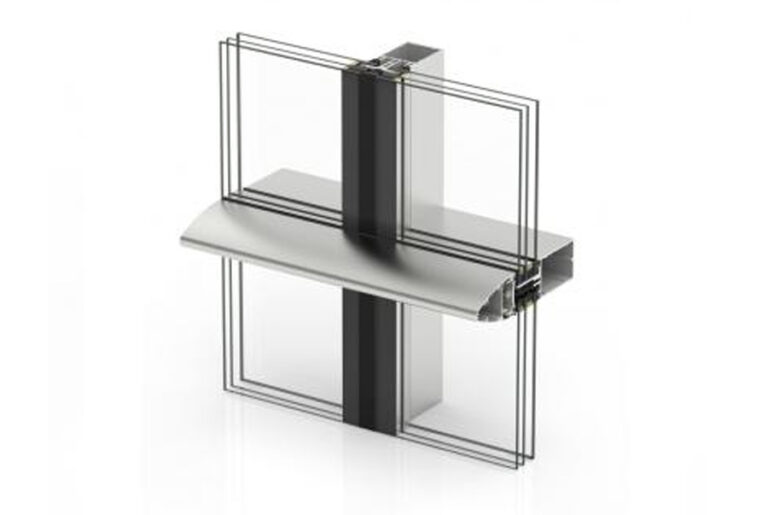

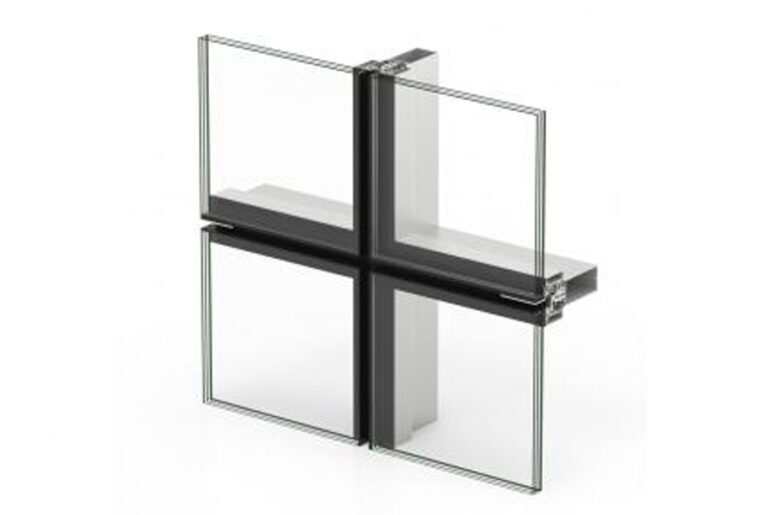

Les cinq versions diffèrent par la manière dont le verre est retenu à l’extérieur et, par conséquent, par ce que l’on voit depuis la rue. SG est la solution structurelle, à verre collé ; SST et ST sont semi-structurelles ; TP et TPH sont les versions à capots, avec la plus large offre de profilés de recouvrement.
Les cinq portent la certification britannique CWCT et admettent en ouverture la projetante cachée, avec un vantail jusqu’à 2 500 × 2 500 mm et 180 kg. TP 52 est la seule version de la série à déclarer aussi l’ouverture parallèle cachée et l’oscillo-battante cachée, chacune avec ses propres limites.
Un tiret signifie que la fiche technique de cette version ne déclare pas cette valeur. Nous ne l’avons pas complétée avec la valeur d’une autre version.
Variantes
Chaque version, avec sa fiche
SG 52 FAÇADE
Façade structurelle
La version structurelle de la série : le verre est maintenu structurellement, sans capots visibles à l’extérieur. Elle porte des châssis fixes jusqu’à 750 kg.
Caractéristiques
Transmission thermique
Ucw ≥ 0,6 W/m²K
Vitrage
maximum 64 mm / minimum 4 mm
Cote intérieure du montant
52 mm
Cote intérieure de la traverse
52 mm
Épaisseur du profil
montant 2,1 et 3,0 mm / traverse 2,1 mm
Barrière thermique
profils superposables de 6, 12 et 30 mm
Joints
EPDM, joint d’angle entièrement vulcanisé
Dimensions maximales / vantail
projetante cachée maximum L 2 500 × H 2 500 mm ; minimum L 500 × H 650 mm
Poids maximal de la projetante cachée
180 kg
Poids maximal du châssis fixe
750 kg
Alliage d’extrusion
6063 T-6
Classements obtenus aux essais
Perméabilité à l’air (UNE-EN 12152)
Classe AE
Étanchéité à l’eau (UNE-EN 12254)
Classe RE1500
Résistance au vent (UNE-EN 13116)
satisfait ; charge de calcul 2 400 Pa, charge de sécurité 3 000 Pa
Éprouvette de référence
3,00 × 3,50 m
Essais vérifiés par
ALUMINIOS CORTIZO S.A.U.
Types d’ouverture
Projetante cachée.
Certifications
Certification britannique CWCT
Finitions
Thermolaquage (RAL, moucheté et texturé), selon Qualicoat >60 microns
Laquage effet bois, selon la norme Qualideco
Anodisation, selon Ewwa Euras / classe standard 15, en option classes 20 et 25
La seule version de la série à déclarer trois types d’ouverture cachée : projetante, parallèle et oscillo-battante. Chacune a ses propres limites de dimension et de poids.
Caractéristiques
Transmission thermique
Ucw ≥ 0,6 W/m²K
Vitrage
maximum 64 mm / minimum 4 mm
Cote intérieure du montant
52 mm
Cote intérieure de la traverse
52 mm
Épaisseur du profil
montant 2,1 et 3,0 mm / traverse 2,1 mm
Barrière thermique
profils superposables de 6, 12 et 30 mm
Joints
EPDM, joint d’angle entièrement vulcanisé
Dimensions maximales / vantail
projetante cachée L 2 500–500 mm × H 2 500–650 mm ; oscillo-battante / à la française cachée L 1 400–500 mm × H 1 900–600 mm ; ouverture parallèle cachée L 1 500–450 mm × H 3 000–650 mm
Poids maximal de la projetante cachée
180 kg
Poids maximal, ouverture parallèle cachée
200 kg
Poids maximal, oscillo-battante / à la française cachée
100 kg
Poids maximal du châssis fixe
750 kg
Capots disponibles
capot plat ; capot rectangulaire de 14, 19, 100 et 145 mm de profondeur ; capot en H de 34 mm ; capot elliptique de 85 mm ; capot pyramidal de 155 mm
Alliage d’extrusion
6063 T-6
Classements obtenus aux essais
Perméabilité à l’air (UNE-EN 12152)
Classe AE
Étanchéité à l’eau (UNE-EN 12254)
Classe RE1500
Résistance au vent (UNE-EN 13116)
satisfait ; charge de calcul 2 400 Pa, charge de sécurité 3 000 Pa
Éprouvette de référence
3,00 × 3,50 m
Essais vérifiés par
ALUMINIOS CORTIZO S.A.U.
Types d’ouverture
Projetante cachée.
Ouverture parallèle cachée.
Oscillo-battante / à la française cachée.
Certifications
Certification britannique CWCT
Finitions
Thermolaquage (RAL, moucheté et texturé), selon Qualicoat >60 microns
Laquage effet bois, selon la norme Qualideco
Anodisation, selon Ewwa Euras / classe standard 15, en option classes 20 et 25
Les valeurs proviennent de la fiche technique officielle en anglais du système 26 du catalogue CORTIZO, vérifiées sur la fiche française du même système. La fiche que CORTIZO sert à l’adresse roumaine de ce système décrit en réalité le TP 62 ; nous ne l’avons pas utilisée.
La version à capots de la série, avec la plus large offre de profilés de recouvrement : plat, rectangulaire en quatre profondeurs, en H et elliptique. Parties fixes jusqu’à 750 kg.
Caractéristiques
Transmission thermique
Ucw ≥ 0,6 W/m²K
Vitrage
maximum 64 mm / minimum 4 mm
Cote intérieure du montant
52 mm
Cote intérieure de la traverse
52 mm
Épaisseur du profil
montant 2,1 et 3,0 mm / traverse 2,1 mm
Barrière thermique
profils superposables de 6, 12 et 30 mm
Joints
EPDM, joint d’angle entièrement vulcanisé
Dimensions maximales / vantail
projetante cachée maximum L 2 500 × H 2 500 mm ; minimum L 500 × H 650 mm
Poids maximal de la projetante cachée
180 kg
Poids maximal du châssis fixe
750 kg
Capots disponibles
capot plat ; capot rectangulaire de 14, 19, 100 et 145 mm de profondeur ; capot en H de 34 mm ; capot elliptique de 85 mm
Alliage d’extrusion
6063 T-6
Classements obtenus aux essais
Perméabilité à l’air (UNE-EN 12152)
Classe AE
Étanchéité à l’eau (UNE-EN 12254)
Classe RE1500
Résistance au vent (UNE-EN 13116)
satisfait ; charge de calcul 2 400 Pa, charge de sécurité 3 000 Pa
Éprouvette de référence
3,00 × 3,50 m
Essais vérifiés par
ALUMINIOS CORTIZO S.A.U.
Types d’ouverture
Projetante cachée.
Certifications
Certification britannique CWCT
Finitions
Thermolaquage (RAL, moucheté et texturé), selon Qualicoat >60 microns
Laquage effet bois, selon la norme Qualideco
Anodisation, selon Ewwa Euras / classe standard 15, en option classes 20 et 25
Les valeurs de transmission thermique publiées par CORTIZO sont des valeurs minimales du système, conditionnées par la typologie, les dimensions de la menuiserie et le vitrage. La valeur réelle d’un ensemble s’établit par calcul, sur la configuration effectivement commandée.
Du système à la menuiserie posée
Ce que nous faisons de ce système
Le choix de la configuration
Le système offre une plage ; le projet demande une valeur. Nous fixons la version, le vitrage et la typologie à partir des exigences réelles du bâtiment, non du maximum de la fiche.
Calcul sur l’ensemble réel
La transmission thermique d’une fenêtre dépend du rapport entre le cadre et le vitrage. Nous la calculons sur les dimensions réelles des baies, non sur l’éprouvette de laboratoire.
Production intégrée
Débit, usinage, assemblage et vitrage dans notre atelier de Baia Mare, sur profilé CORTIZO d’origine et avec une quincaillerie homologuée pour le système.
Pose et réception
Nous posons avec nos propres équipes, y compris à l’étranger, et livrons le chantier avec ses documents. La garantie est celle publiée sur notre page garanties.
Prochaine étape
Vous voulez Façades 52 sur votre projet ?
Envoyez-nous le tableau des menuiseries ou les plans. Nous revenons avec la version adaptée de la famille, le calcul thermique sur les baies réelles et le prix.
