Quincaillerie pour menuiseries PVC

Le profilé donne la performance déclarée. La quincaillerie décide s’il la conserve.

Une fenêtre en PVC est un ensemble : le profilé, le vitrage et la ferrure travaillent de concert. La classe de résistance à l’effraction, par exemple, ne vient pas du profilé, mais de la combinaison entre les gâches du dormant, les points de verrouillage et la poignée — les trois doivent être de la classe exigée.

En menuiserie PVC, la ferrure de fenêtre et les serrures de porte sont Winkhaus, et les poignées de fenêtre sont celles à mécanisme Secustik®, dans les gammes et finitions ci-dessous. Vous trouverez ci-dessous les familles que nous employons couramment et les versions qui comptent au moment du choix, avec ce que déclare le fabricant de chaque accessoire. Ce n’est pas un catalogue complet de références : le code exact se fixe à la commande, selon le système, la dimension de l’ouvrant et la classe de sécurité exigée.

Demandez un devis avec la quincaillerie adaptée

Quincaillerie PVC

Poignées Secustik

Les poignées de fenêtre que nous posons, chaque gamme dans ses finitions. Le mécanisme Secustik® rend la manœuvre de la ferrure depuis l’extérieur plus difficile et se signale à la rotation par un clic.

Poignée de fenêtre Secustik® — dessin arrondi

La première gamme, à béquille galbée et rosace ovale. La même forme dans toutes les finitions ci-dessous.

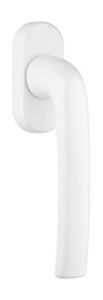

Poignée de fenêtre à technologie Secustik, dessin arrondi, finition blanche
Blanc

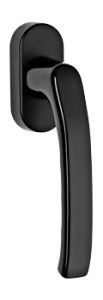

Poignée de fenêtre à technologie Secustik, dessin arrondi, finition noire
Noir

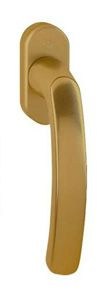

Poignée de fenêtre à technologie Secustik, dessin arrondi, finition bronze
Bronze

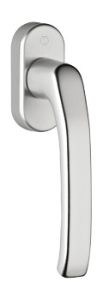

Poignée de fenêtre à technologie Secustik, dessin arrondi, finition grise
Gris

Poignée de fenêtre Secustik® — dessin angulaire

La seconde gamme, à béquille droite et rosace carrée, pour les menuiseries de ligne contemporaine. Huit finitions, une même forme pour toutes.

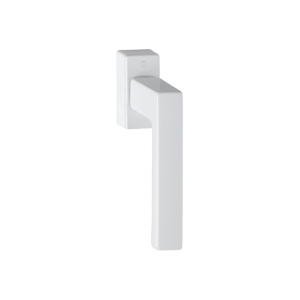

Poignée de fenêtre à technologie Secustik, dessin angulaire, finition blanche
Blanc

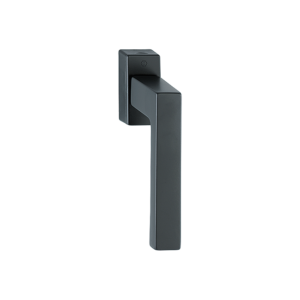

Poignée de fenêtre à technologie Secustik, dessin angulaire, finition noire
Noir

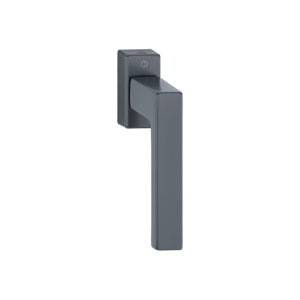

Poignée de fenêtre à technologie Secustik, dessin angulaire, finition anthracite
Anthracite
Poignée de fenêtre à technologie Secustik, dessin angulaire, finition marron
Marron

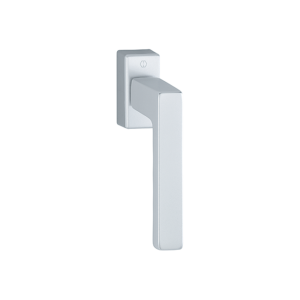

Poignée de fenêtre à technologie Secustik, dessin angulaire, finition aluminium
Aluminium

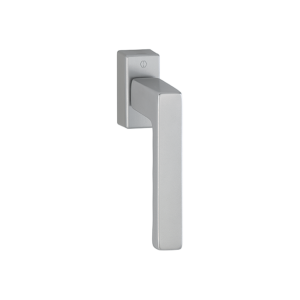

Poignée de fenêtre à technologie Secustik, dessin angulaire, finition inox
Inox

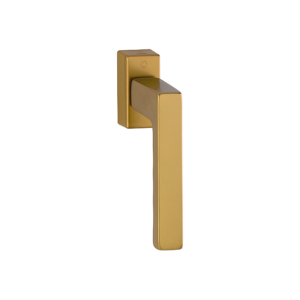

Poignée de fenêtre à technologie Secustik, dessin angulaire, finition bronze
Bronze
Poignée de fenêtre à technologie Secustik, dessin angulaire, finition dorée
Doré

Poignées de fenêtre à clé

La gamme FG10.TBT1.AL : poignée à rosace ovale et cylindre à clé intégré. La fenêtre peut être mise en oscillation sans déverrouiller, mais elle ne s’ouvre pas entièrement tant que le cylindre est verrouillé.

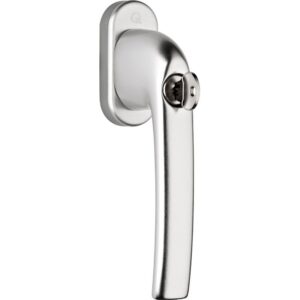

Poignée de fenêtre à clé greenteQ FG10.TBT1.AL, finition argent F1
Argenté
Poignée de fenêtre à clé greenteQ FG10.TBT1.AL, finition foncée F9
Fermé

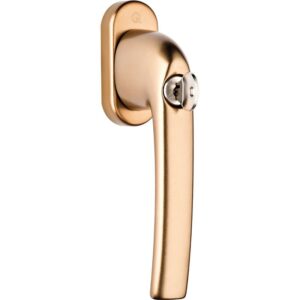

Poignée de fenêtre à clé greenteQ FG10.TBT1.AL, finition bronze F4
Bronze
Poignée de fenêtre à clé greenteQ FG10.TBT1.AL, finition marron 8077
Marron

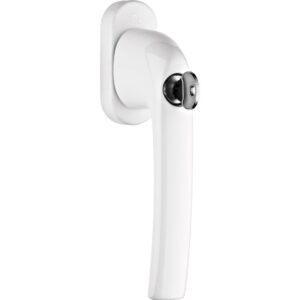

Poignée de fenêtre à clé greenteQ FG10.TBT1.AL, finition blanche RAL 9016
Blanc

Roto Swing

La gamme Roto Swing : béquille galbée et rosace rectangulaire, avec l’élément de design et le cache dans la teinte de la poignée. Le fabricant la livre aussi en version à mécanisme Secustik®.

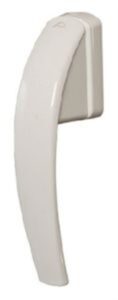

Poignée de fenêtre Roto Swing, finition blanche
Blanc

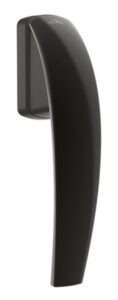

Poignée de fenêtre Roto Swing, finition noire
Noir

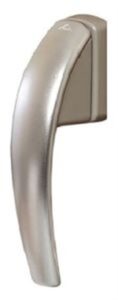

Poignée de fenêtre Roto Swing, finition grise
Gris

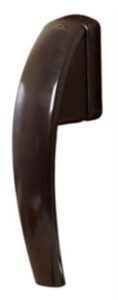

Poignée de fenêtre Roto Swing, finition marron
Marron

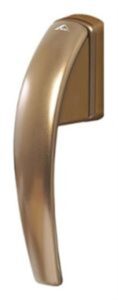

Poignée de fenêtre Roto Swing, finition bronze
Bronze

Les finitions ci-dessus sont celles que nous livrons. Le nom commercial de chaque série et les codes de finition du fabricant figurent au devis, avec la menuiserie.

Quincaillerie PVC

La quincaillerie de la fenêtre

La ferrure est ce qui décide si la fenêtre fermera encore hermétiquement dans dix ans. En menuiserie PVC, nous travaillons avec le système modulaire Winkhaus activPilot, dont chaque version possède une portance déclarée et un type de paumelle propre.

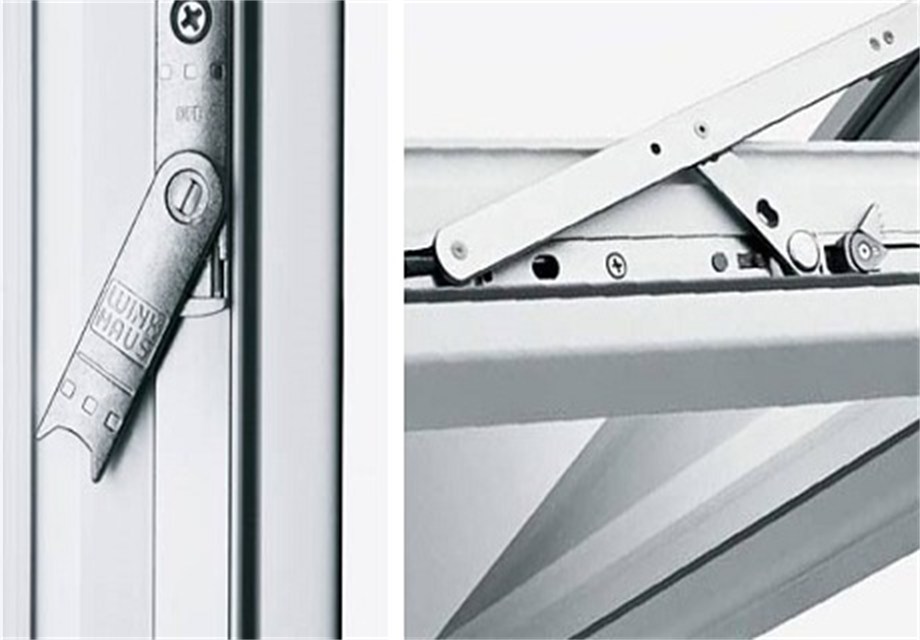

Ferrure Winkhaus activPilot : la gâche du dormant et le compas, sur une fenêtre PVC

Winkhaus

Winkhaus activPilot

Le système de ferrures oscillo-battantes que nous employons couramment en menuiserie PVC. Le fabricant le présente comme un système modulaire adapté à presque toutes les formes de fenêtre et aux matériaux courants — PVC, bois et aluminium.

Caractéristiques

  • Système modulaire, extensible par la suite avec des fonctions supplémentaires, sans changer de système
  • Certifié selon QM 328
  • Réglage en hauteur, latéral et de la pression sur le joint, en tournant le galet octogonal à tête champignon
  • Le nombre réduit de composants raccourcit la pose
  • Classe d’essai H3 — 20 000 cycles de manœuvre

La documentation du fabricant

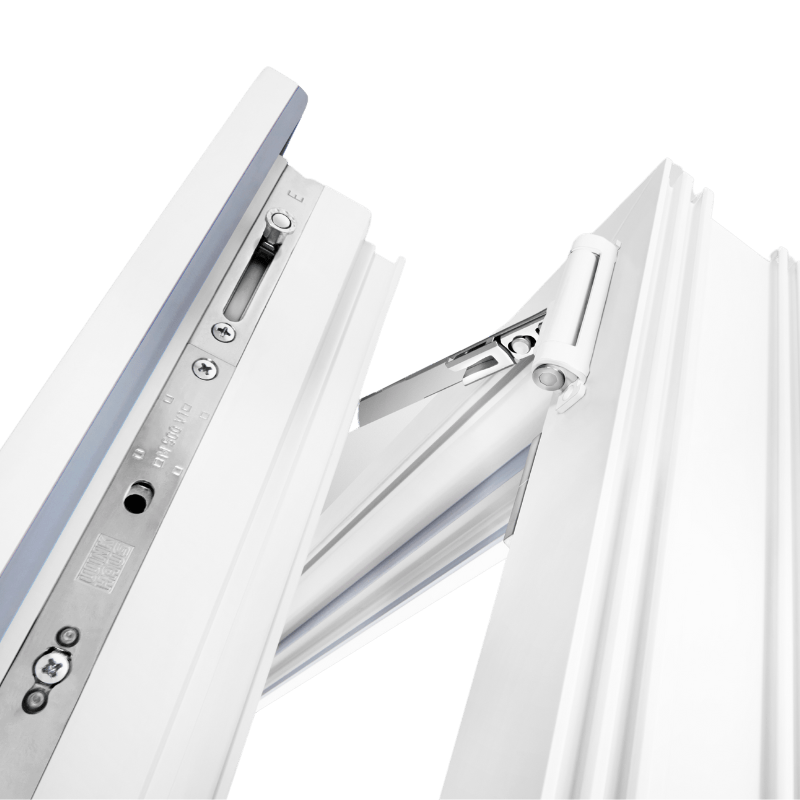

La ferrure Winkhaus activPilot Concept posée sur une fenêtre PVC, compas apparent

Winkhaus

activPilot Concept — paumelle en applique

La version à paumelles apparentes, pour les fenêtres et portes-fenêtres grandes et lourdes. C’est la configuration de série que nous posons sur les profilés Kömmerling.

Caractéristiques

  • Poids d’ouvrant jusqu’à 130 / 150 kg
  • Paumelles apparentes, personnalisables en aspect
  • Pour le PVC, le bois et l’aluminium
  • Classe d’essai H3 — 20 000 cycles de manœuvre
  • Système modulaire, complétable par la suite

La documentation du fabricant

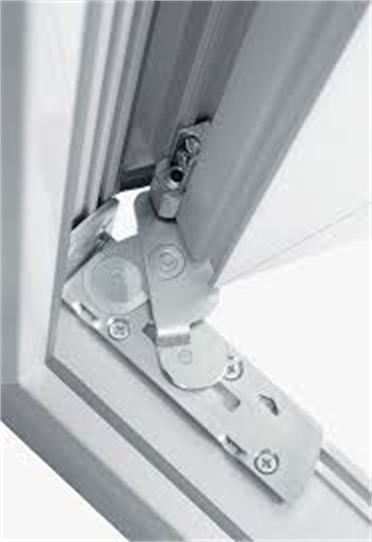

La paumelle invisible activPilot Select, logée dans la feuillure entre dormant et ouvrant, sur une fenêtre PVC

Winkhaus

activPilot Select — paumelle invisible

La paumelle entièrement dissimulée dans le profilé. La fenêtre ne présente plus rien de visible sur le chant une fois fermée.

Caractéristiques

  • Quincaillerie entièrement invisible
  • Poids d’ouvrant jusqu’à 150 kg
  • Surface maximale d’ouvrant de 3 m²
  • Pour tous les matériaux de menuiserie

La documentation du fabricant

Paumelles apparentes pour fenêtres

La paumelle reste visible sur le chant de la fenêtre : elle fait donc partie de son image. Le cache se choisit dans la finition des poignées et du reste de la ferrure.

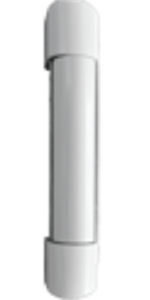

Cache de paumelle apparente pour fenêtre PVC, finition blanche
Blanc

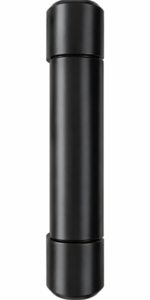

Cache de paumelle apparente de fenêtre, finition noire
Noir

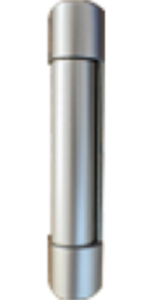

Cache de paumelle apparente pour fenêtre PVC, finition grise
Gris

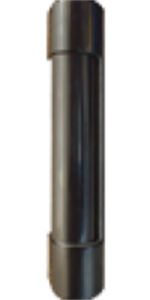

Cache de paumelle apparente pour fenêtre PVC, finition marron
Marron

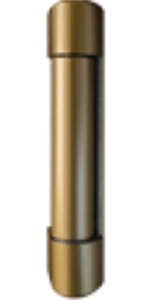

Cache de paumelle apparente pour fenêtre PVC, finition bronze
Bronze

Quincaillerie PVC

Grilles d’aération

Une fenêtre étanche arrête aussi l’air, pas seulement le froid. La grille d’aération se pose sur le dormant et amène l’air neuf de façon contrôlée, par un cheminement connu, au lieu de s’en remettre à une fenêtre entrouverte. Elle se prévoit en fabrication : le dormant est usiné avant la pose.

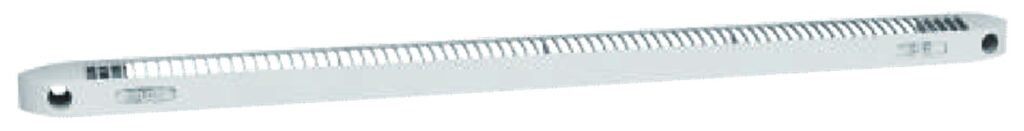

Grille d’aération autoréglable ANJOS série M-G, pour pose sur le dormant de la fenêtre

ANJOS

Grille autoréglable

Série M-G

L’élément de régulation est une lamelle souple en polyester qui maintient le débit constant quelle que soit la force du vent dehors. Le débit choisi reste le même sur toute la plage de pression de 20 à 100 Pa.

Caractéristiques

  • Débits de 15, 22, 30 et 45 m³/h, mesurés à 20 Pa
  • Débit constant entre 20 et 100 Pa de différence de pression
  • Les modèles 15 et 22 m³/h comportent des cales amovibles, qui permettent d’atteindre 30 m³/h sur chantier
  • Pose en applique sur la menuiserie, sur une fente de 354 × 12 mm ; les modèles 15, 22 et 30 m³/h s’adaptent aussi à une fente de 250 × 15 mm
  • Corps en polystyrène, 405 × 20 × 18 mm
  • Isolement acoustique Dn,e,w (Ctr) avec capot CE2A : 35 dB à 15 et 22 m³/h, 34 dB à 30 m³/h, 33 dB à 45 m³/h
  • Conforme à NF E 51-732, rapport d’essai CETIAT n° 1014056-2
  • Elle fonctionne sur les parois verticales et sur tout plan incliné

Variantes

  • Capot de façade CE2A, en ASA, 400 × 23 × 12 mm
  • Grille de façade en plastique GPE2A, 390 × 20 × 3 mm
  • Grille de façade en aluminium GAE2A, anodisé ou prélaqué blanc ou noir, 390 × 23 × 1 mm
  • Plaque d’obturation POE2A, pour les fentes laissées sans grille, 390 × 25 × 3,5 mm
  • Embase bombée, pour les menuiseries à face galbée

Coloris

  • BlancRAL 9016
  • BeigeRAL 1013
  • BronzeRAL 8019
  • Chêne clairRAL 1011
  • Chêne doréRAL 8003
  • Chêne foncéRAL 8024
  • GrisRAL 7035
  • Gris foncéRAL 7011
  • Gris anthraciteRAL 7016
  • NoirRAL 9011

Les pastilles reproduisent les codes RAL de la fiche du fabricant ; la teinte se confirme sur échantillon.

La documentation du fabricant

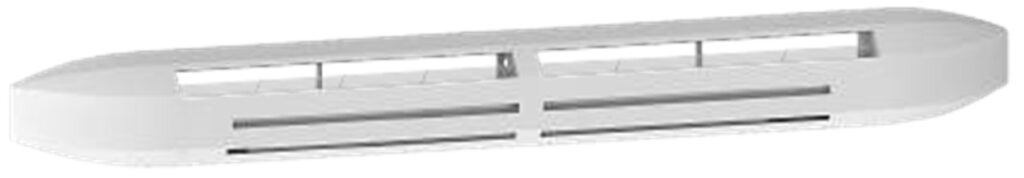

La grille d’aération hygroréglable ANJOS ISOLA HY, corps posé à l’intérieur, sur le dormant de la fenêtre

ANJOS

Grille hygroréglable acoustique

ISOLA HY

Elle règle elle-même son débit selon l’humidité de la pièce : peu d’air quand l’air est sec, davantage quand on cuisine, qu’on prend une douche ou qu’on fait sécher du linge. La version RA, à rallonge acoustique, est celle qui coupe le plus le bruit extérieur.

Caractéristiques

  • Débit variable entre 5 et 45 m³/h, selon l’humidité relative de la pièce, à 20 Pa
  • Isolement acoustique classe ESA 4 pour ISOLA HY et ESA 5 pour ISOLA HY RA
  • ISOLA HY avec capot CE2A : Dn,e,w (Ctr) 37 dB
  • ISOLA HY RA avec capot CE2A : 39 dB
  • ISOLA HY RA avec capot acoustique CFA : 42 dB, ce qui répond à une façade classée à 35 dB
  • Pose en applique sur la menuiserie, sur une fente de 354 × 12 mm
  • Corps en ASA, 420 × 45 × 40 mm
  • Certification Eurovent 01/01 – CHY1 – 2268/2269
  • Elle fonctionne sur les parois verticales et sur tout plan incliné

Variantes

  • Capot de façade CE2A, en ASA, 400 × 23 × 12 mm
  • Capot de façade acoustique CFA, en aluminium prélaqué blanc, anodisé ou prélaqué noir, 390 × 35 × 45 mm
  • Rallonge acoustique, pour la version ISOLA HY RA
  • Embase bombée, pour les menuiseries à face galbée

Coloris

  • BlancRAL 9016
  • BeigeRAL 1013
  • BronzeRAL 8019
  • Chêne clairRAL 1011
  • Chêne doréRAL 8003
  • Chêne foncéRAL 8024
  • GrisRAL 7035
  • Gris foncéRAL 7011
  • Gris anthraciteRAL 7016
  • NoirRAL 9011

Les pastilles reproduisent les codes RAL de la fiche du fabricant ; la teinte se confirme sur échantillon.

La documentation du fabricant

Quincaillerie PVC

Poignées de porte

L’ensemble de poignées de la porte d’entrée en PVC. Il se choisit avec la serrure multipoints et le cylindre, car le niveau de sécurité se déclare sur l’ensemble, non sur la pièce.

Ensemble de poignées HOPPE London 113/2246 sur plaque étroite, finition F1 aluminium effet argent

HOPPE

HOPPE London — ensemble de poignées sur plaque étroite

Modèle 113/2246

Ensemble béquille–béquille en aluminium, sur plaque étroite, pour portes à profilés. La plaque couvre le cylindre sur toute sa hauteur et les vis de fixation restent cachées sous des caches.

Caractéristiques

  • Ensemble béquille/béquille, sur plaque étroite
  • Palier sans entretien, avec béquille fixe et béquille mobile
  • Carré de 8 mm, tige massive HOPPE
  • Embase en acier inoxydable, avec ailes d’appui
  • Fixation traversante, par vis M6 et caches sur leurs têtes
  • Pour cylindre profilé européen, entraxe de 92 mm
  • Épaisseurs de porte de 67–72 mm, avec vis de 80 mm

La documentation du fabricant

Les finitions de la série London

Le même ensemble, dans les six finitions que livre le fabricant. La finition se choisit avec la teinte de la menuiserie.

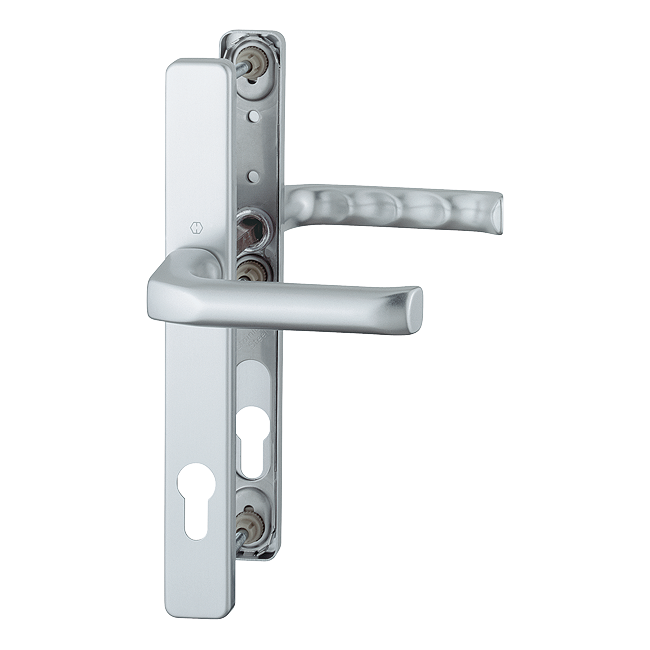

Ensemble de poignées HOPPE London 113/2246 sur plaque étroite, finition F1 aluminium effet argent
Argenté
Ensemble de poignées HOPPE London 113/2246 sur plaque étroite, finition F9 aluminium effet acier
Acier

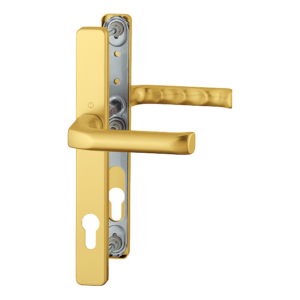

Ensemble de poignées HOPPE London 113/2246 sur plaque étroite, finition F3 aluminium effet doré
Doré

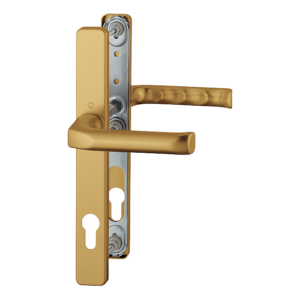

Ensemble de poignées HOPPE London 113/2246 sur plaque étroite, finition F4 aluminium effet bronze
Bronze

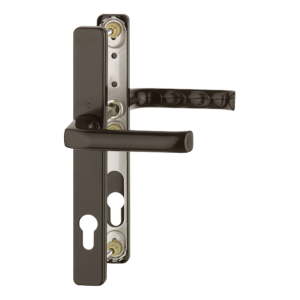

Ensemble de poignées HOPPE London 113/2246 sur plaque étroite, finition F8707 brun foncé
Brun foncé

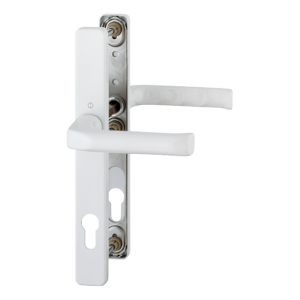

Ensemble de poignées HOPPE London 113/2246 sur plaque étroite, finition F9016 blanc signalisation
Blanc signalisation

Les codes de finition sont ceux du fabricant et figurent tels quels au devis, avec le modèle et l’épaisseur de la porte.

Quincaillerie PVC

Paumelles de porte

Les paumelles d’une porte d’entrée portent tout le poids du vantail et le maintiennent en place des années durant. Voici les types de paumelle que nous posons sur les portes en PVC, et ce que fait chacun. La configuration exacte — nombre de paumelles, capacité et modèle — se fixe sur la porte réelle, selon le système de profilés, les dimensions et le poids du vantail.

Paumelles 3D en applique

Elles se posent sur le dormant et sur le vantail, visibles sur le chant de la porte. Elles se règlent dans les trois directions — latéralement, en hauteur et en pression de joint — y compris après la pose, sans dégonder la porte. C’est la solution courante pour les portes en PVC.

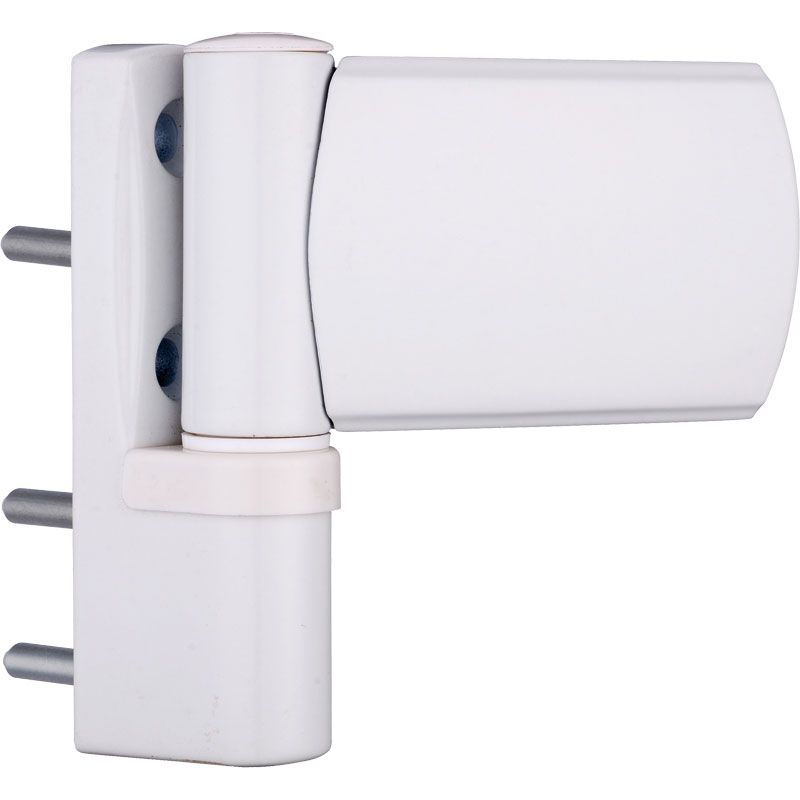

Paumelle 3D en applique pour portes PVC, finition blanche RAL 9016

Paumelle 3D en applique pour portes PVC

greenteQ TB 120.ZD.K

La paumelle que nous posons couramment sur les portes d’entrée en PVC. Elle supporte des vantaux lourds, se règle en six points sans dégonder la porte et se livre dans la finition assortie à la menuiserie.

Caractéristiques

  • Portes jusqu’à 120 kg
  • Dormant et ouvrant en PVC
  • Réglage en six points, dans les trois directions
  • Certification selon EN 1935

La documentation du fabricant

Finitions disponibles

Les finitions dans lesquelles nous livrons la paumelle 3D en applique. Elle se choisit avec la menuiserie, pour que la porte se lise d’un seul tenant.

Paumelle 3D en applique pour portes PVC, finition blanche RAL 9016
Blanc

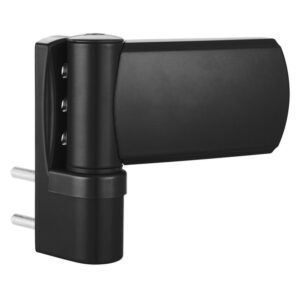

Paumelle 3D en applique pour portes PVC, finition noire
Noir

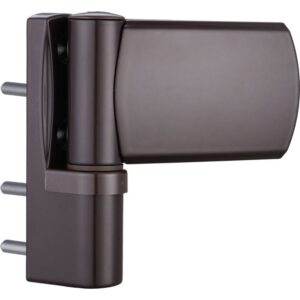

Paumelle 3D en applique pour portes PVC, finition marron RAL 8019
Marron

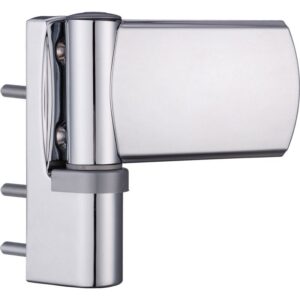

Paumelle 3D en applique pour portes PVC, finition chrome poli
Chrome poli

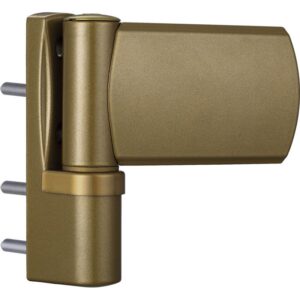

Paumelle en applique greenteQ TB 120.ZD.K pour portes PVC, finition perlgold
Perlgold

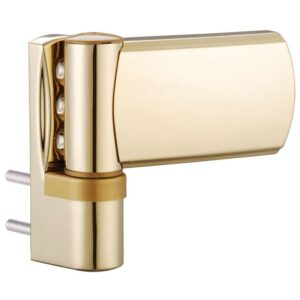

Paumelle 3D en applique pour portes PVC, finition dorée brillante
Doré brillant

Paumelles cylindriques et invisibles

Deux solutions pour la porte qui doit rester nette à la vue. Sur la cylindrique, on ne voit qu’un cylindre fin sur le chant — les poseurs l’appellent « rouleau » — et sur l’invisible, rien ne se voit porte fermée. Dans les deux cas le réglage se trouve dans le corps de la paumelle, et la finition se fixe avec la menuiserie.

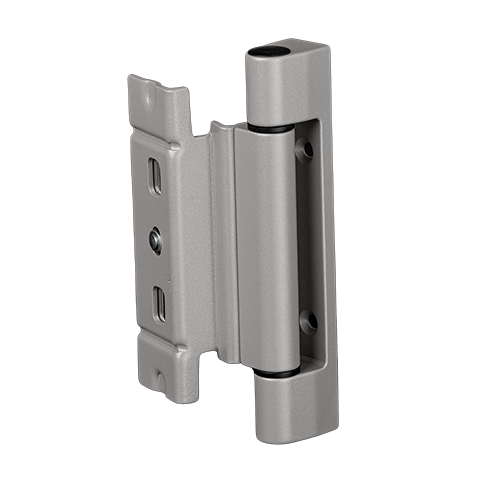

Paumelle cylindrique pour portes PVC, rouleau visible sur le chant de la porte et platine de fixation sur le dormant

Paumelle cylindrique pour portes PVC

La solution cylindrique dans sa version courante, que nous posons sur les portes en PVC. Elle se livre en plusieurs configurations, selon le système de profilés, la dimension et le poids de la porte. Le modèle précis et la capacité se fixent au devis, avec la porte.

Caractéristiques

  • Rouleau cylindrique visible sur le chant de la porte
  • Réglage intégré au rouleau
  • La configuration et la finition se fixent sur le système de profilés retenu

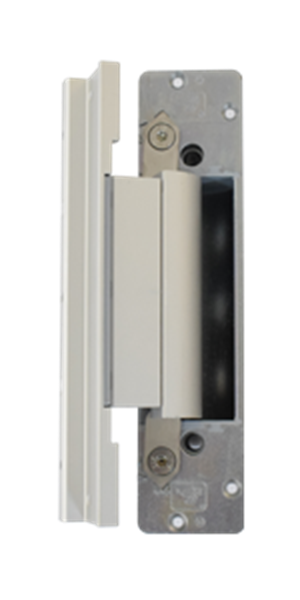

Paumelle invisible pour portes PVC, corps logé dans la feuillure du dormant et cache de recouvrement

Paumelle invisible pour portes PVC

La solution pour les portes dont le chant doit rester entièrement net. Le corps de la paumelle se loge dans la feuillure et le cache le dissimule. Elle se livre en plusieurs configurations, selon le système de profilés, la dimension et le poids de la porte.

Caractéristiques

  • Entièrement invisible porte fermée
  • Réglage depuis le corps de la paumelle
  • Cela se prévoit dès la fabrication de la porte
  • La configuration et la finition se fixent sur le système de profilés retenu

La configuration exacte — nombre de paumelles, capacité, modèle et finition — se fixe au devis, sur la porte réelle et sur le système de profilés retenu.

Quincaillerie PVC

Serrures de porte

Une porte d’entrée se verrouille en plusieurs points, pas seulement à la serrure. Le nombre et le type de points de verrouillage déterminent la classe de résistance à l’effraction de l’ensemble.

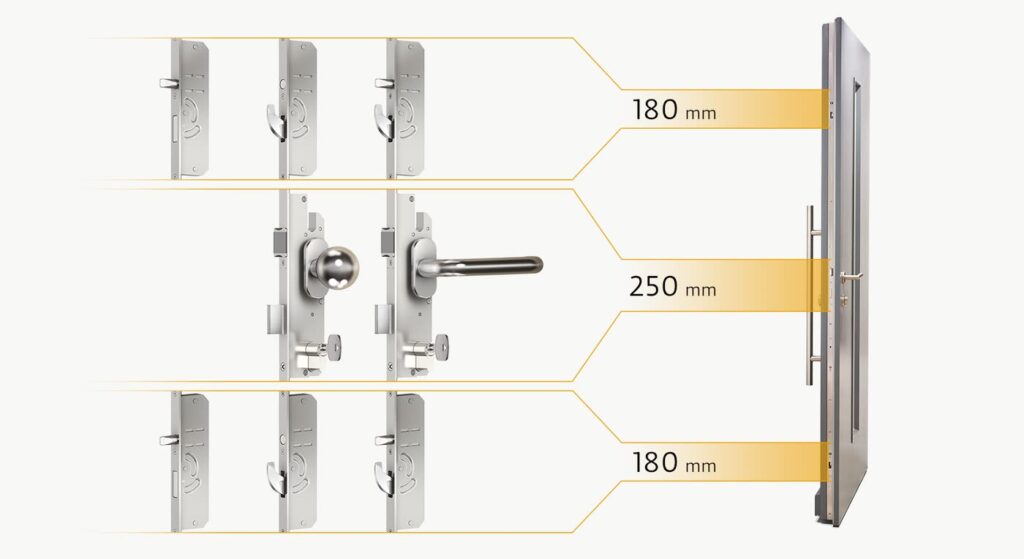

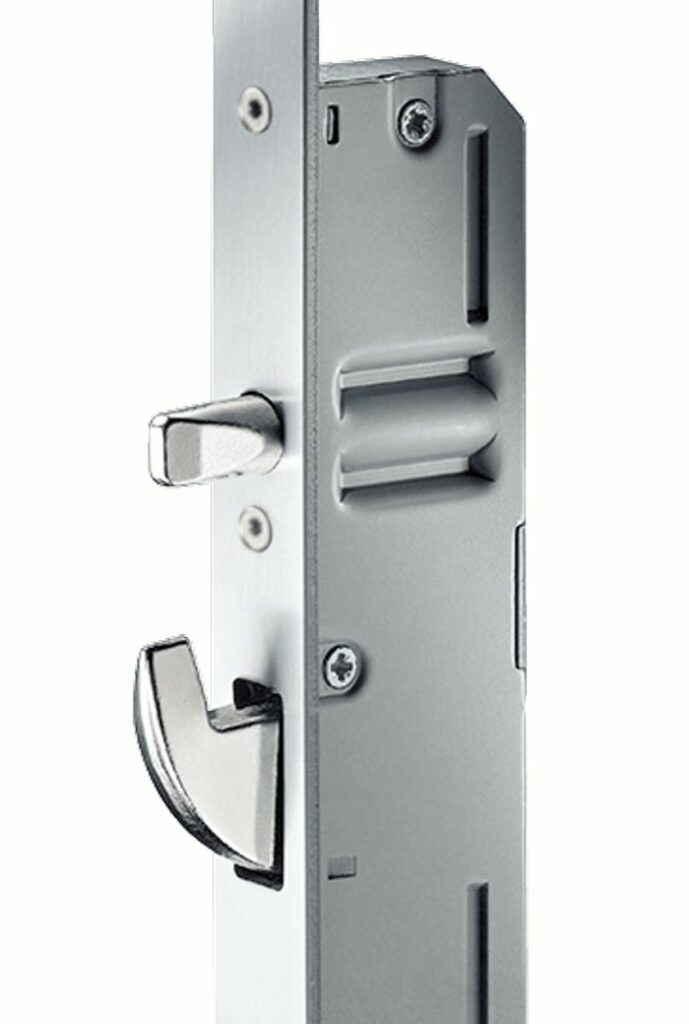

Le système modulaire de serrures multipoints KFV ONE, avec les entraxes entre points de verrouillage

SIEGENIA

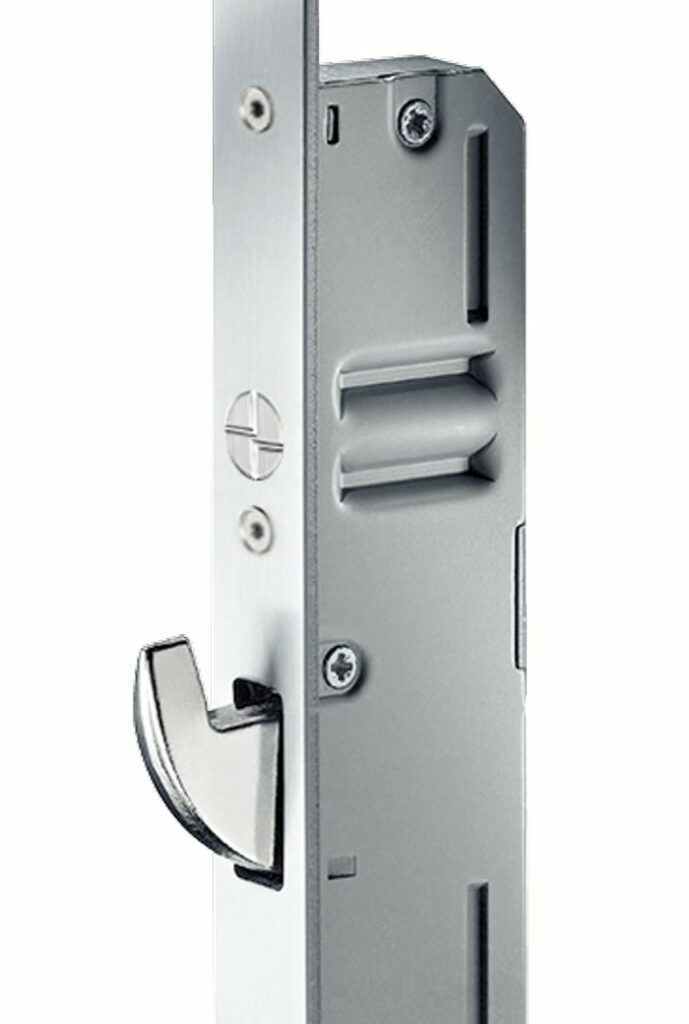

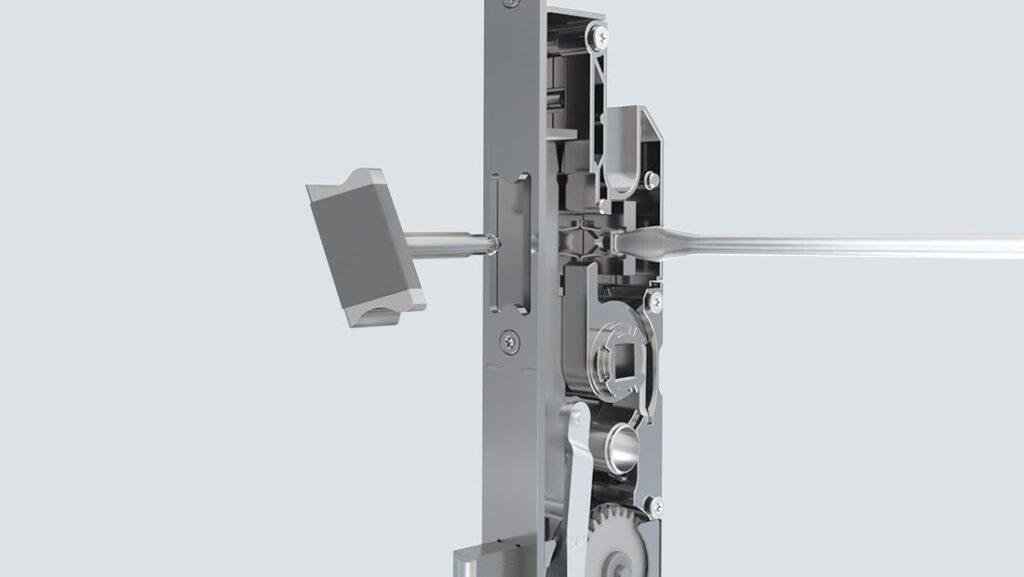

SIEGENIA KFV ONE — serrures multipoints commandées par la clé

La génération modulaire de serrures multipoints KFV, commandées par le cylindre. On l’emploie lorsque la porte se verrouille à la clé, et non automatiquement à la fermeture. La configuration exacte des points de verrouillage se fixe avec la classe de sécurité exigée.

Caractéristiques

  • Système modulaire, aux dimensions uniformes et aux familles de produits librement combinables
  • Pêne demi-tour à fermeture douce, softlock, monté en standard dans toutes les serrures principales
  • Profil de crochet amélioré, pour une plus grande résistance à l’effraction
  • Des positions de fixation uniformes pour toutes les serrures multipoints, avec une seule cote d’usinage
  • Résistance à l’effraction jusqu’à la classe RC 3
  • Distances depuis l’axe : 25 – 100 mm
  • Entraxes de cylindre : 72, 85, 88 et 92 mm pour le cylindre profilé ; 74 et 94 mm pour le cylindre rond suisse
  • Plaques, de la version plate de 16 mm au profil en U de 10 × 30 × 10 mm
  • Selon DIN EN 14351, essayé et classé selon DIN EN 1627 – 1630

La documentation du fabricant

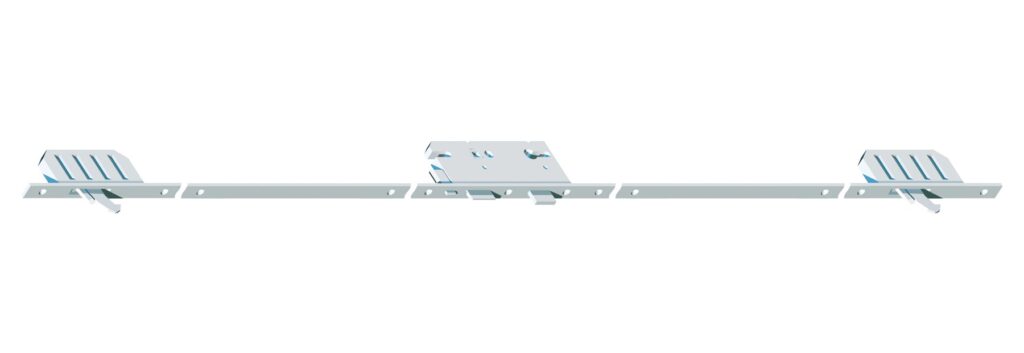

La serrure multipoints Winkhaus autoLock AV3 : boîtier central avec serrure, deux crochets et deux points d’étanchéité

Winkhaus

Winkhaus autoLock AV3 — verrouillage automatique

Le système de verrouillage multipoints que nous posons couramment sur les portes d’entrée. Il se verrouille de lui-même dès que la porte est tirée, sans tour de clé. Le fabricant le propose en deux versions : la mécanique, autoLock AV3, et la motorisée, blueMatic AV3-E. Nous utilisons la version mécanique.

Caractéristiques

  • Elle se verrouille automatiquement dès que la porte est tirée, sans tour de clé
  • Deux crochets massifs qui sortent d’eux-mêmes à la fermeture
  • Deux points d’étanchéité, qui maintiennent le vantail serré sur le joint
  • Un boîtier central, qui contient la serrure et le déclencheur
  • Déclencheur magnétique central, qui agit une fois la porte entièrement fermée
  • Pêne de jour TaFa : tant qu’il est enclenché, la porte s’ouvre de l’extérieur sans clé
  • Pour portes en PVC, en bois et en aluminium

La documentation du fabricant

Comment la porte se verrouille

Les points de verrouillage, un par un

« Serrure multipoints » ne dit encore rien de la façon dont la porte tient dans son dormant. La différence vient des pièces montées sur la tringle — pêne dormant, pêne droit ou crochet — et de leurs combinaisons. Voici les types que SIEGENIA publie pour la gamme KFV, chacun avec son image.

Pêne dormant principal et pêne demi-tour — point de verrouillage KFV

Le pêne dormant principal et le pêne demi-tour

Le pêne dormant est la pièce qui bloque la porte dans le dormant quand on tourne la clé ; le pêne demi-tour est celui qui la maintient close entre deux usages, sans la verrouiller. Sur toutes les serrures multipoints KFV ONE, le pêne demi-tour est de type softlock : il entre dans la gâche en douceur et sans bruit.

Ce que cela signifie Le pêne dormant seul ne confère aucune classe d’effraction : il ferme la porte en un point. Ce sont les points supplémentaires — pênes et crochets ci-dessous — qui empêchent le forcement sur la hauteur du vantail.

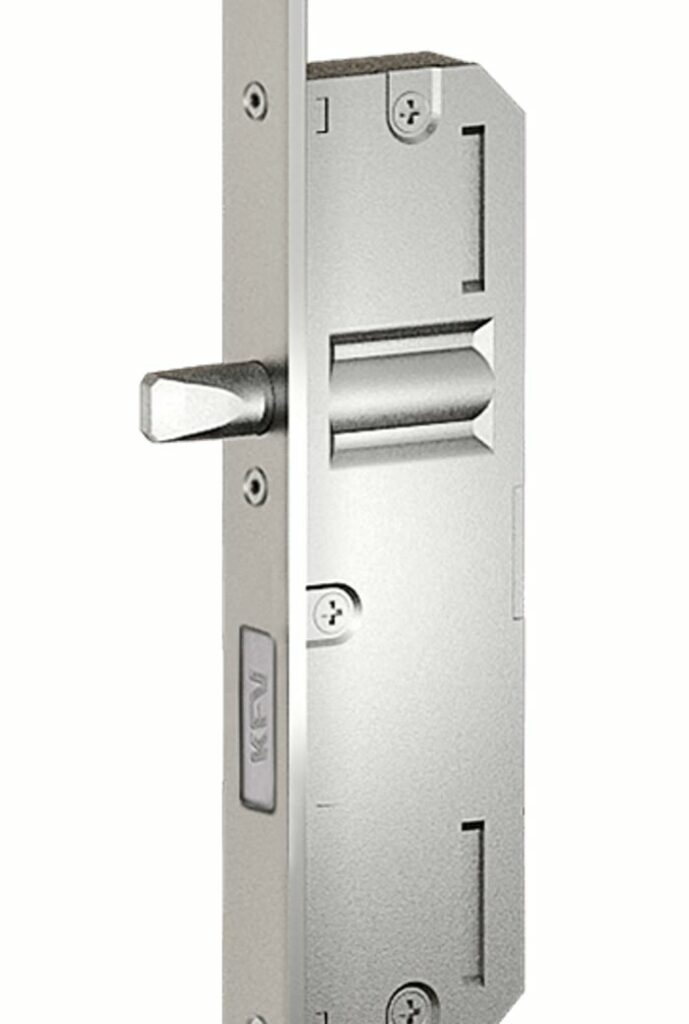

Pêne droit en acier — point de verrouillage KFV

Série AS 4340

Pêne droit en acier

Les pênes ronds en acier rendent le levier plus difficile et contrarient ainsi les tentatives d’effraction.

Ce que cela signifie Le pêne entre droit dans la gâche du dormant. Il tient très bien à la poussée et aux coups, mais il ne rappelle pas le vantail vers le dormant — il n’ajoute donc pas de pression sur le joint.

Pêne crochet pivotant — point de verrouillage KFV

Série AS 4540

Pêne crochet pivotant

Les crochets coniques empêchent l’arrachement du vantail hors du dormant par effet de levier et assurent une isolation thermique élevée et une étanchéité optimale.

Ce que cela signifie Le crochet pivote au verrouillage et s’accroche derrière la gâche. Comme il est conique, il rappelle le vantail vers le dormant à mesure qu’il s’engage : d’où la pression constante sur le joint et la résistance à l’arrachement.

Pêne et crochet ensemble — point de verrouillage KFV

Série AS 4640

Pêne et crochet, ensemble

Cette combinaison offre une sécurité maximale : les pênes ronds en acier rendent le levier plus difficile, et les crochets empêchent l’arrachement du vantail.

Ce que cela signifie La version que nous demandons sur les portes d’entrée à exigence de sécurité : chaque type de point couvre un mode de forcement différent, et le crochet préserve en outre l’étanchéité.

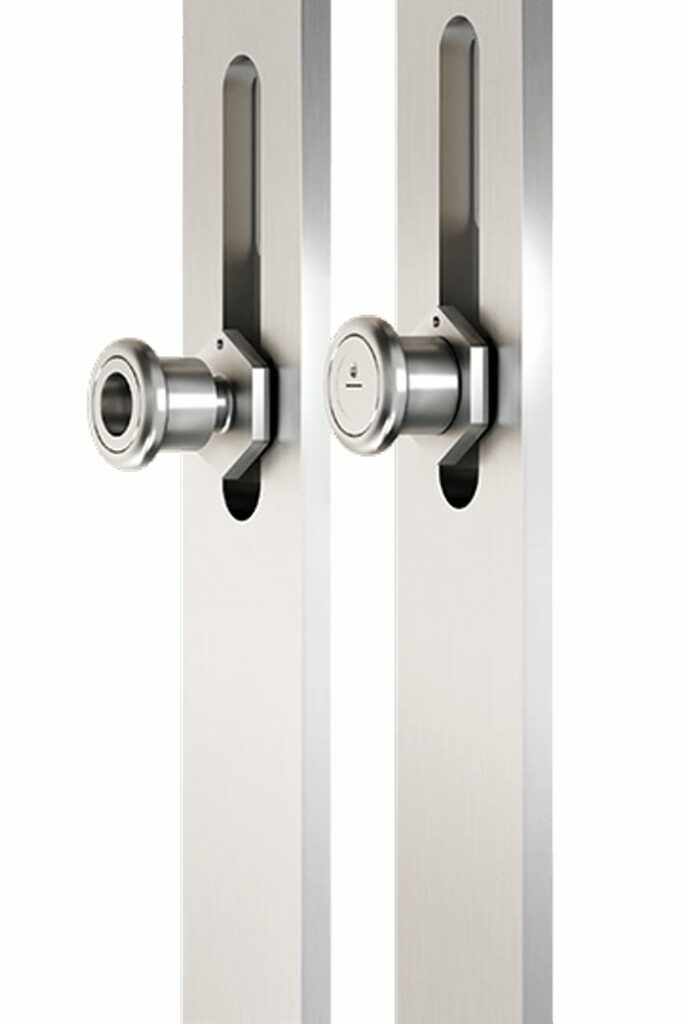

Galets champignon réglables — point de verrouillage KFV

Série AS 4100

Galets champignon réglables

Serrure multipoints particulièrement douce et à entretien réduit, à galets champignon auto-réglables et réglables en hauteur, qui s’accrochent derrière les pièces du dormant.

Ce que cela signifie La tête en champignon vient s’accrocher derrière la gâche, comme sur une ferrure de fenêtre. Elle se règle en hauteur et compense donc avec le temps le tassement du vantail.

Les images et les noms de série sont ceux publiés par SIEGENIA pour les serrures multipoints KFV commandées par la poignée, là où le fabricant présente séparément chaque type de point. La version commandée par la clé, KFV ONE, emploie les mêmes types de points, mais leur nombre et leur position sur le vantail dépendent de la configuration — nous ne les figeons donc pas ici. La combinaison exacte et les références se fixent à la commande, avec la classe de sécurité exigée, et figurent dans la documentation du chantier. Page officielle SIEGENIA ↗

Quincaillerie PVC

Sécurité et confort

Des composants qui ne se voient pas, mais qui changent l’usage de la fenêtre. Ils se fixent avant la fabrication, car ils relèvent de la ferrure, non d’un accessoire ajouté après coup.

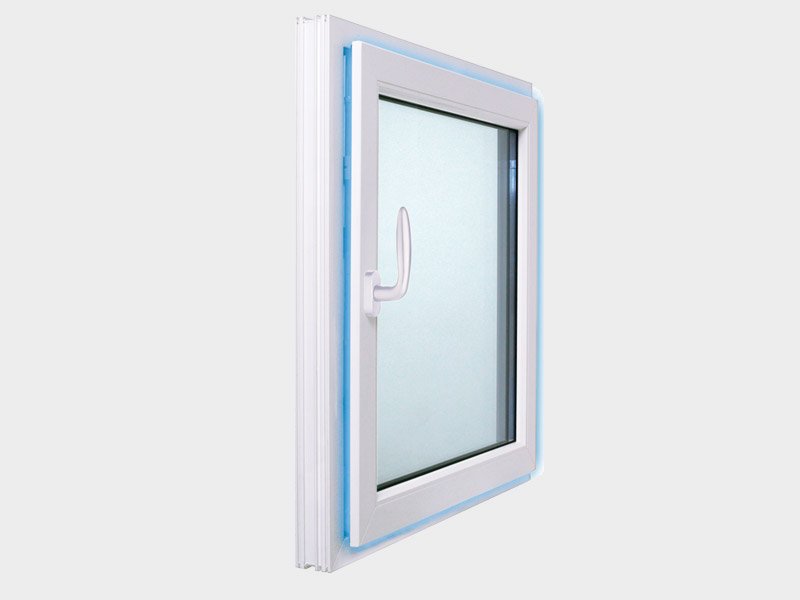

Fenêtre PVC dont l’ouvrant s’écarte parallèlement du dormant, ferrure Winkhaus activPilot Comfort PADK

Winkhaus

activPilot Comfort PADK — aération en position parallèle

L’ouvrant s’écarte parallèlement du dormant et laisse un jour d’aération sur tout le pourtour, au lieu de basculer d’un seul côté. Il se manœuvre depuis la même poignée de fenêtre.

Caractéristiques

  • La position parallèle s’ajoute aux fonctions habituelles d’oscillation et d’ouverture
  • Un jour d’aération d’environ 6 mm sur tout le pourtour de l’ouvrant
  • Protection anti-effraction jusqu’à RC 2 pendant l’aération en position parallèle
  • Poids d’ouvrant jusqu’à 100 kg
  • Pour fenêtres en PVC et en bois

La documentation du fabricant

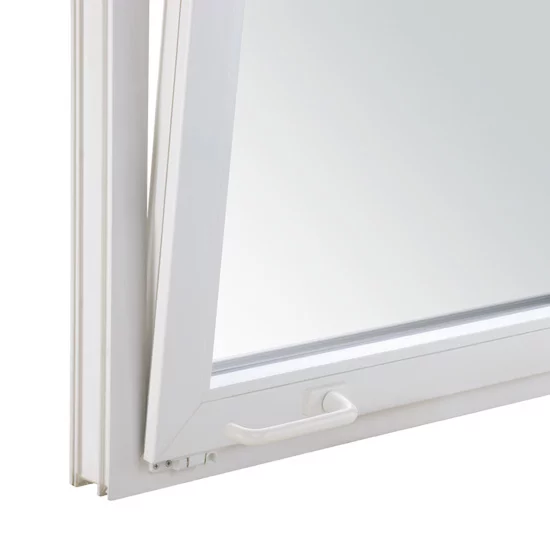

L’angle d’une fenêtre PVC à soufflet, la poignée posée à l’horizontale en partie basse de l’ouvrant

Winkhaus

activPilot Ergo — ouverture assistée

La version à manœuvre assistée, pour les fenêtres difficiles à manœuvrer ou manœuvrées souvent.

Caractéristiques

  • L’oscillation se fait automatiquement, en tournant la poignée de 180°
  • Certifié selon QM 328
  • Compatible avec le reste des composants activPilot

La documentation du fabricant

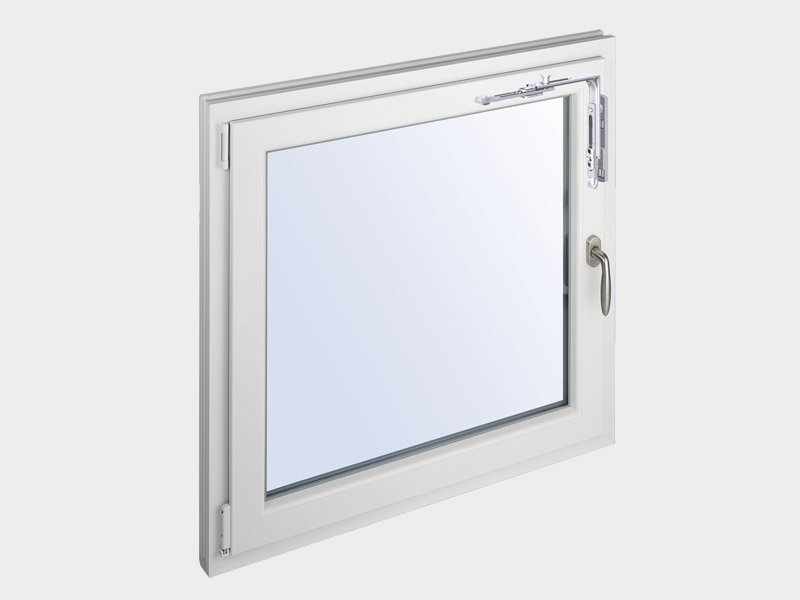

Fenêtre PVC avec les contacts de surveillance Winkhaus activPilot Control intégrés à la ferrure

Winkhaus

activPilot Control — surveillance et pilotage

Le composant de surveillance intégré à la ferrure, pour les bâtiments où l’état de la fenêtre doit être connu : alarme, ventilation contrôlée ou extraction d’air.

Caractéristiques

  • Certificat VdS, classe B ou C
  • Agrément DIBt
  • Elle permet la surveillance par alarme, la régulation du climat et le contrôle de l’air extrait
  • Elle s’intègre à la ferrure activPilot, sans composants rapportés visibles

La documentation du fabricant

Quincaillerie PVC

Seuils et passages de plain-pied

Sur les portes-fenêtres et les coulissants, le seuil décide si le passage est de plain-pied et s’il reste étanche. Les solutions ci-dessous font partie des systèmes de profilés, ce ne sont pas des accessoires rapportés.

Kömmerling PremiStep – seuil de plain-pied à rupture de pont thermique, rendu officiel

Kömmerling

Kömmerling PremiStep

La solution de seuil de plain-pied intégrée aux systèmes Kömmerling 76 et 88, pour portes-fenêtres et portes de terrasse.

Caractéristiques

  • Seuil à rupture de pont thermique, disponible sur les systèmes à joint central
  • Passage de plain-pied entre intérieur et extérieur

La documentation du fabricant

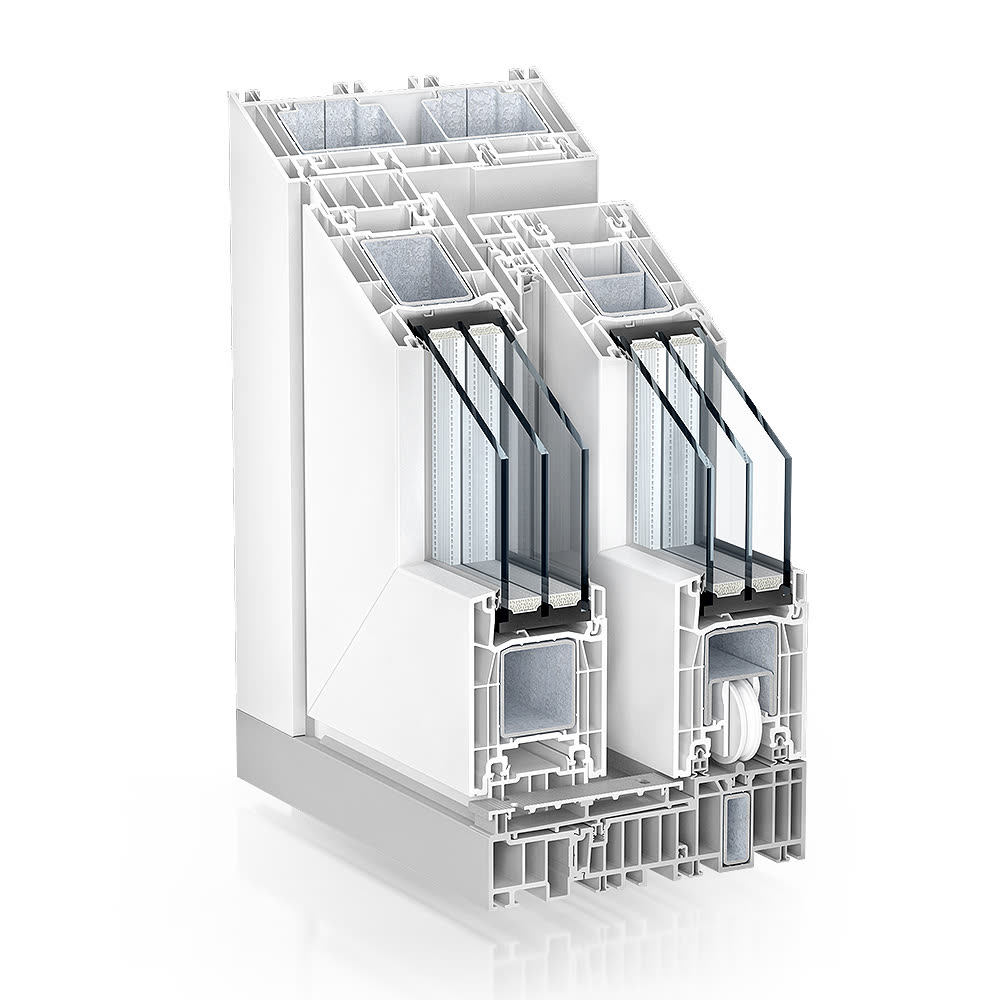

Kömmerling PremiDoor 76 – le seuil de plain-pied du système levant-coulissant, rendu officiel

Kömmerling

Le seuil WPC des systèmes PremiDoor

Sur les systèmes levant-coulissants, le seuil fait partie de la livraison standard.

Caractéristiques

  • Sur PremiDoor 76, le système de seuil de plain-pied, conçu selon les normes, est inclus dans la livraison standard
  • Sur PremiDoor 88, le seuil est en WPC, aux propriétés isolantes, pour un passage de plain-pied

La documentation du fabricant

Résistance à l’effraction

Ce que signifient RC1, RC2, RC3 et RC4

RC vient de « Resistance Class » et désigne l’échelle définie par la norme européenne EN 1627. Chaque palier décrit un autre type de malfaiteur, d’autres outils et une autre durée pendant laquelle la menuiserie doit tenir.

  1. RC1

    Protection de base

    Qui attaque
    La force du corps : poussée, coups de pied, arrachements, soulèvement.
    Avec quoi
    Sans outils.
    Combien de temps elle tient
    La norme ne prévoit pas de temps de résistance pour cette classe.

    Exigée pour Un niveau minimal, pour les baies difficiles d’accès — étages supérieurs, fenêtres sans appui à proximité.

  2. RC2

    Contre les tentatives occasionnelles

    Qui attaque
    Un malfaiteur occasionnel, qui tente de forcer la menuiserie avec des outils simples.
    Avec quoi
    Tournevis, coin, pince.
    Combien de temps elle tient
    3 minutes temps de résistance · 15 minutes de durée totale d’essai

    Exigée pour Le niveau le plus demandé en logement : rez-de-chaussée, balcons accessibles, portes d’entrée.

  3. RC3

    Contre un malfaiteur expérimenté

    Qui attaque
    Un malfaiteur qui sait ce qu’il fait et vient préparé, avec des outils de levier.
    Avec quoi
    Deux tournevis et des outils à main : marteau, pied-de-biche, perceuse manuelle.
    Combien de temps elle tient
    5 minutes temps de résistance · 20 minutes de durée totale d’essai

    Exigée pour Maisons isolées, rez-de-chaussée sans voisinage proche, locaux abritant des valeurs.

  4. RC4

    Contre les outils électriques

    Qui attaque
    Un malfaiteur expérimenté, qui utilise aussi des outils de coupe et de frappe.
    Avec quoi
    Scies, hache, marteau, ciseau et outils électroportatifs sur batterie.
    Combien de temps elle tient
    10 minutes temps de résistance · 30 minutes de durée totale d’essai

    Exigée pour Bâtiments à forte exigence de sécurité, en général sur demande expresse du projet.

Une classe RC ne s’obtient pas avec une seule pièce

La classification est attribuée à l’ensemble essayé en laboratoire, non à un composant. Aucune poignée, aucun pêne et aucune serrure ne « rendent la porte RC3 » à eux seuls : l’essai porte sur la fenêtre ou la porte complète, posée dans son bâti, exactement dans la configuration qui sera livrée.

Cela signifie qu’ils changent ensemble : le profilé et son renfort, la ferrure et les points de verrouillage, le vitrage ou le panneau, la poignée et la façon dont la menuiserie est fixée dans la baie. Modifier l’un d’eux invalide la classe, même si tout le reste demeure identique.

En bref : une classe RC se démontre par le rapport d’essai et le certificat de l’ensemble concerné. Nous n’affirmons pas que nos menuiseries possèdent automatiquement une classe RC. Si le projet en exige une précise, nous la fixons avant la commande — avec le système, la ferrure et le vitrage qui ont été essayés ensemble — et versons les documents au dossier du chantier.

Ce qui entre dans la classification

Le profilé

La profondeur, le nombre de chambres et, en PVC, le renfort acier à l’intérieur du profilé. Sans renfort correct, le reste ne compte pas.

La quincaillerie

Le nombre et le type de points de verrouillage, les gâches et leur résistance à l’arrachement du profilé.

Le vitrage ou le panneau

Dans une classe RC, le vitrage est essayé avec le reste. Un vitrage ordinaire transforme tout le reste en décor.

La poignée

À clé ou à bouton, résistante au perçage, montée sur une rosace qui ne cède pas.

La fixation dans la baie

Le type, le nombre et l’entraxe des fixations. Une menuiserie classée mais mal posée n’a plus cette classe.

La configuration essayée

Les dimensions, le nombre de vantaux et le type d’ouverture. La classe est attribuée à l’éprouvette essayée, non à toute fenêtre issue du même profilé.

Le temps de résistance est le temps de travail effectif de l’opérateur qui tente la pénétration. Le temps d’essai est la durée totale et comprend les pauses, le changement d’outils et l’observation des points faibles — d’où l’écart entre les deux chiffres. La norme définit également les classes RC5 et RC6, pour les outils électriques de forte puissance ; on les emploie sur des bâtiments à risque élevé, non sur la menuiserie courante de logement. Dans la documentation française, ces mêmes classes apparaissent sous l’appellation « classe de résistance RC », selon la même EN 1627.

Avant la commande

Ce que nous définissons ensemble

La classe de sécurité

RC 1 N, RC 2 ou RC 3 s’obtiennent par l’ensemble : gâches acier dans le dormant, points de verrouillage en nombre suffisant et poignée de la classe correspondante. Nous fixons le niveau avant la fabrication.

Le poids de l’ouvrant

Chaque paumelle a un poids maximal admissible. Nous le calculons à partir de la dimension de la fenêtre et du vitrage retenu ; nous ne l’estimons pas.

Paumelle en applique ou invisible

La paumelle invisible libère entièrement le chant de la fenêtre, mais ses limites de poids et son coût sont différents. Le choix se fait dès le départ, car il change l’usinage du profilé.

La poignée qui convient

Simple, à clé ou à bouton. En rez-de-chaussée et sur les fenêtres accessibles depuis l’extérieur, nous recommandons la version verrouillable, essayée selon DIN 18104-1.

L’accessibilité du seuil

Sur les portes-fenêtres et les coulissants, le seuil de plain-pied se décide avec le système. Il ne peut pas être ajouté après coup.

La cohérence avec la menuiserie

La teinte des poignées et des paumelles se choisit avec la finition du profilé, pour que l’ensemble se lise d’un seul tenant.

Une précision professionnelle

La classe d’effraction appartient à l’ensemble, non à une pièce

Une fenêtre ne devient pas RC 2 parce qu’elle a une poignée à clé. La classe résulte de la combinaison entre profilé, vitrage, ferrure et pose, et se déclare pour l’ensemble essayé. Toutes les valeurs de cette page sont celles publiées par les fabricants de ferrures pour leurs propres composants ; la performance de la fenêtre finie s’établit sur la configuration réellement commandée.

Les codes exacts des composants ne sont pas publiés ici car ils dépendent du système de profilés, de la dimension de l’ouvrant et du niveau de sécurité exigé. Nous les fixons au devis et les portons dans la documentation du chantier.

Discutez de la configuration avec nous

Prochaine étape

Vous avez besoin d’une configuration précise ?

Indiquez-nous le système, les dimensions et le niveau de sécurité souhaité. Nous vous proposons la quincaillerie adaptée et vous envoyons le devis.

Demander un devis

Continu

Pages associées
