IV68 est le profil de base que nous employons pour les fenêtres et les portes en bois lamellé-collé. C’est la solution courante pour les logements, les demeures et les rénovations où l’on souhaite des menuiseries bois.
À partir de ce profil, chaque fenêtre se fabrique aux dimensions réelles de la baie, dans la configuration arrêtée pour le projet.
À propos du produit
Le profil de base des menuiseries en bois
Le bois lamellé-collé est formé de couches collées à fil contrarié. Cette composition réduit les tensions dans le matériau, et le profil conserve mieux sa forme que le bois massif, y compris sur les éléments longs.
La configuration se fixe sur le projet : nombre de vantaux, sens d’ouverture, châssis fixes, découpage et éventuels ensembles plus grands. Nous ne travaillons pas sur des dimensions de série.
L’essence, la teinte et le type de finition se choisissent pour chaque chantier, avec le maître d’ouvrage ou l’architecte.
Atouts
Ce qu’apporte une fenêtre en bois lamellé-collé
Profil IV68
Le profil de base que nous employons pour les fenêtres et les portes en bois lamellé-collé.
Bois lamellé-collé
Les couches collées à fil contrarié réduisent les tensions et tiennent mieux la géométrie du profil.
Configuration selon le projet
Nombre de vantaux, sens d’ouverture, châssis fixes et découpage, tous fixés pour le chantier.
Dimensions réelles
Chaque fenêtre se fabrique sur la baie relevée, non à un format standard.
Aspect naturel
Le bois apporte une texture et une chaleur que d’autres matériaux n’imitent pas de façon convaincante.
Finition au choix
L’essence, la teinte et le type de finition se fixent pour chaque projet.
Applications
Applications
Maisons individuelles
Demeures
Résidences secondaires
Rénovation
Bâtiments patrimoniaux
Projets d’architecture
Détails techniques
Fiche produit
Matériau
Bois lamellé-collé, lamelles collées en couches
Profondeur constructive
68 mm en courant ; 78 mm selon le projet
Vitrage
Vitrage isolant double ou triple, selon la profondeur retenue
Étanchéité
Deux ou trois joints périmétriques, selon la construction
Vitrage
Parclose démontable par l’intérieur
Essences
Épicéa, pin, mélèze, chêne, méranti, frêne
Finition
Lasure ou finition opaque en code RAL ou NCS, bicolore sur demande
Quincaillerie
Roto, à paumelles en applique ; poignées greenteQ
Référentiel de déclaration
EN 14351-1
Dimensions
Sur la baie relevée, sans format standard
La construction 68 mm
La fenêtre et la porte, dans la même construction
Deux réalisations de notre production, exécutées sur la construction 68 mm. Les données sous chaque photo sont celles de la construction IV 68 — la configuration précise se fixe sur le projet.

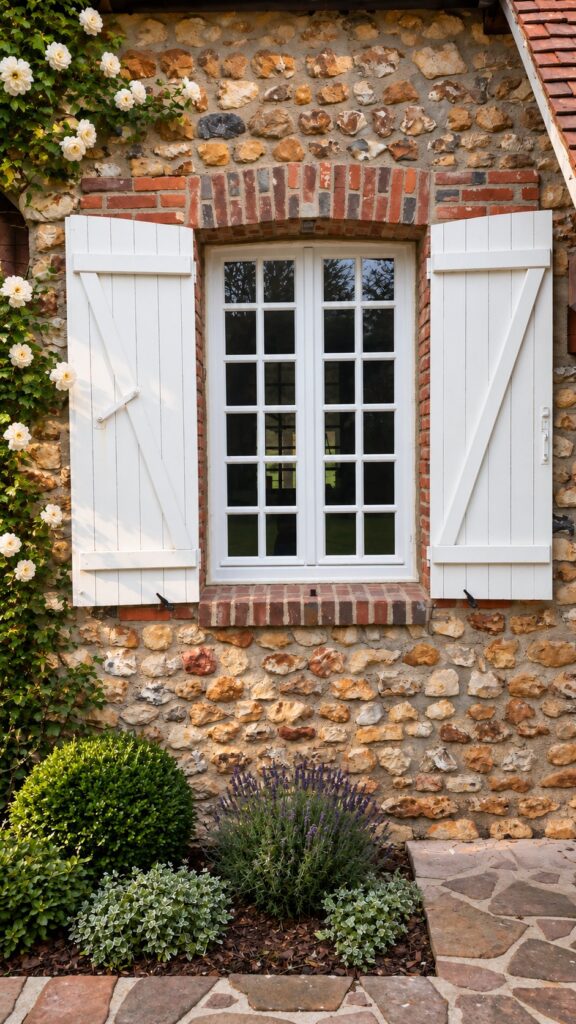

Fenêtre en construction IV68
Fenêtre à deux vantaux, à petits-bois, réalisée sur la baie existante d’un bâtiment en pierre. Le découpage, le dessin des petits-bois, la quincaillerie et la finition se fixent pour chaque projet.
Profondeur constructive
68 mm au dormant et à l’ouvrant
Structure
Bois lamellé-collé, lamelles collées en couches
Vitrage
Double vitrage isolant ; la feuillure reçoit généralement des vitrages jusqu’à environ 34–36 mm
Plans d’étanchéité
Deux joints périmétriques, généralement en EPDM
Vitrage
Parclose démontable par l’intérieur

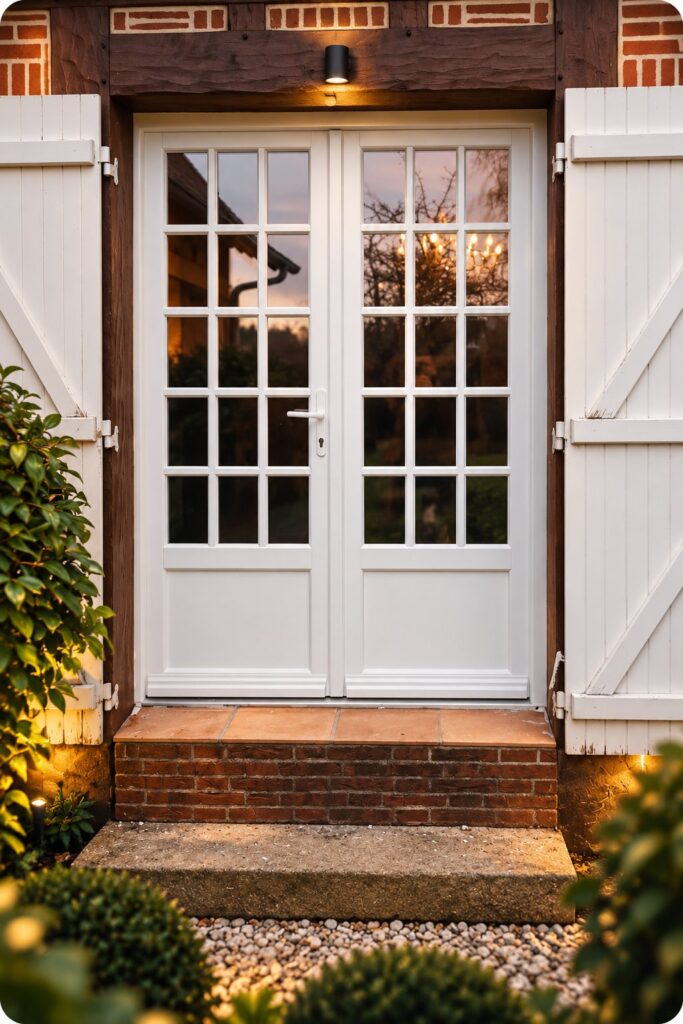

Porte en construction IV68
Porte à deux vantaux, partie haute vitrée et panneaux pleins en partie basse, posée sur la baie relevée. Elle se réalise dans la même construction 68 mm que la fenêtre, avec verrouillage en plusieurs points sur le pourtour du vantail.
Profondeur constructive
68 mm au dormant et à l’ouvrant
Structure
Bois lamellé-collé, lamelles collées en couches
Vitrage
Parclose démontable par l’intérieur
Verrouillage
En plusieurs points sur le pourtour du vantail
L’épaisseur exacte du vitrage se confirme sur le profil commandé : la feuillure diffère d’une mouluration à l’autre.
Systèmes en bois
La profondeur constructive
La profondeur du profil n’est pas un chiffre de catalogue : elle décide du vitrage qui entre dans la feuillure, du nombre de plans d’étanchéité de l’ouvrant et de la largeur vue du cadre en élévation.
Construction 68 mm
IV 68 · Le profil que nous employons couramment
La coupe classique de la fenêtre en bois lamellé-collé.
C’est la construction de référence de la menuiserie bois européenne : 68 mm d’épaisseur au dormant et à l’ouvrant. La feuillure reçoit un double vitrage, et le profil reste assez fin pour les bâtiments où le cadre ne doit pas s’imposer — rénovations, maisons de vacances, bâtiments de caractère.
Caractéristiques constructives
Profondeur constructive
68 mm au dormant et à l’ouvrant
Structure
Bois lamellé-collé, lamelles collées en couches
Vitrage
Double vitrage isolant ; la feuillure reçoit généralement des vitrages jusqu’à environ 34–36 mm
Plans d’étanchéité
Deux joints périmétriques, généralement en EPDM
Vitrage
Parclose démontable par l’intérieur
Où il convient
Rénovations et bâtiments patrimoniaux, maisons de vacances, logements où l’on recherche le cadre le plus fin possible. C’est aussi la construction de base sur laquelle se pose le capotage extérieur en aluminium.
À retenir
L’épaisseur exacte du vitrage se confirme sur le profil commandé : la feuillure diffère d’une mouluration à l’autre.
En double vitrage, la construction 68 mm n’atteint pas le niveau thermique des constructions plus profondes en triple vitrage.
Construction 78 mm
IV 78 · Le pas vers le triple vitrage
Dix millimètres de plus qui changent ce qui entre dans la feuillure.
La différence avec le 68 mm ne tient pas seulement au bois supplémentaire, mais à la feuillure : à 78 mm, un triple vitrage entre. C’est de là que vient le saut thermique, car l’essentiel de la surface d’une fenêtre est du vitrage, non du cadre. À cette classe de profondeur s’ajoute en outre un troisième plan d’étanchéité.
Caractéristiques constructives
Profondeur constructive
78 mm au dormant et à l’ouvrant
Structure
Bois lamellé-collé, lamelles collées en couches
Vitrage
Triple vitrage isolant ; la feuillure reçoit généralement des vitrages d’environ 40–44 mm
Plans d’étanchéité
Trois joints périmétriques
Vitrage
Parclose démontable par l’intérieur
Où il convient
Logements neufs et rénovations à forte exigence thermique, grandes fenêtres, façades exposées au nord. C’est le choix courant lorsque le projet demande un triple vitrage.
À retenir
Le triple vitrage est nettement plus lourd que le double. Le poids de l’ouvrant se calcule avant d’arrêter la ferrure et les paumelles.
Le troisième plan d’étanchéité a aussi un effet acoustique, mais l’isolement au bruit vient du vitrage, non des joints.
Le profil que nous employons couramment est le 68 mm. La construction 78 mm se fixe sur le projet, avec le vitrage : la feuillure et l’épaisseur du vitrage vont de pair et ne se choisissent pas séparément. Les épaisseurs de vitrage ci-dessus sont les plages usuelles de chaque classe de profondeur et se confirment sur le profil commandé.
Vitrage
Quel vitrage entre dans la feuillure
Dans une fenêtre ordinaire, le vitrage occupe la plus grande partie de la surface. C’est pourquoi le choix du vitrage change le résultat plus que toute autre décision portant sur le cadre.
Ug ≈ 1,1 W/m²K
Double, à couche low-E et argon
Deux feuilles de 4 mm, lame de 16 mm, une couche low-E, remplissage argon
La construction 68 mm
Ug ≈ 1,0 W/m²K
Double, à lame plus large
La même composition, avec la lame portée à 18 mm
La construction 68 mm, si la feuillure le permet
Ug ≈ 0,6 W/m²K
Triple, à deux couches low-E
Trois feuilles de 4 mm, deux lames de 14–18 mm, deux couches low-E, argon
La construction 78 mm
Le Ug peut descendre sous 0,6 W/m²K
Triple, au krypton dans des lames étroites
La même composition, avec du krypton à la place de l’argon
Quand le vitrage doit rester mince
Le Ug est la valeur déclarée du vitrage isolant, calculée selon EN 673 par son fabricant. Ce n’est pas la transmission de la fenêtre : la fenêtre posée comporte aussi un cadre et un intercalaire en rive de vitrage, qui modifient le résultat. Les valeurs ci-dessus sont les valeurs usuelles de ces compositions et se confirment sur la fiche du vitrage effectivement commandé.
Performances
Comment les valeurs s’établissent
Nous ne publions pas de valeur Uw ou Rw pour « la fenêtre en bois », car une telle valeur n’existe pas en dehors d’une configuration. Vous lirez ci-dessous exactement de quoi dépend chacune et ce que nous fournissons au devis.
Uw — la transmission de la fenêtre
Il se calcule selon EN ISO 10077-1 à partir de la transmission du cadre, de celle du vitrage, du pont thermique en rive de vitrage et des surfaces de chacun. Les mêmes composants donnent des valeurs différentes sur une petite et sur une grande fenêtre, car le rapport cadre–vitrage change.
Uf — la transmission du cadre
Il se calcule selon EN ISO 10077-2, sur la géométrie réelle du profil. Il dépend de la profondeur constructive, de l’essence et de la composition de la section. Une valeur Uf empruntée à un autre profil ne décrit pas le nôtre.
Ug — la transmission du vitrage
Elle est déclarée par le fabricant du vitrage isolant, selon EN 673. Vous la recevez avec la fiche du vitrage et elle ne dépend pas de la menuiserie.
Rw — l’isolement acoustique
Il se détermine par essai, selon EN ISO 10140, et s’exprime selon EN ISO 717-1. Le résultat vient pour l’essentiel du vitrage : des épaisseurs asymétriques, des films acoustiques et la largeur de la lame comptent davantage que le nombre de joints.
Les classes d’étanchéité
L’air, l’eau et le vent se classent par essai sur l’élément assemblé, non sur le profil. La classe se déclare pour le type d’élément essayé et pour les dimensions auxquelles l’essai a été conduit.
Ce que vous recevez de nous
Au devis, nous arrêtons la configuration : profondeur, vitrage, intercalaire, quincaillerie et dimensions. Les valeurs déclarées sont portées dans la documentation du chantier, pour la configuration commandée, non pour un exemple de catalogue.
Normes
Comment lire les classes
Les fenêtres et portes extérieures se déclarent selon EN 14351-1. Les classes ci-dessous sont les échelles des normes : elles montrent ce que signifie un chiffre, non ce qu’a obtenu un produit donné.
EN 12207
Perméabilité à l’air
La quantité d’air qui traverse l’élément sous une différence de pression donnée. La classe 4 est la plus étanche.
Classe 1
Essai jusqu’à 50 Pa · débit admis 12,50 m³/(h·m²)
Classe 2
Essai jusqu’à 100 Pa · débit admis 6,75 m³/(h·m²)
Classe 3
Essai jusqu’à 300 Pa · débit admis 2,25 m³/(h·m²)
Classe 4
Essai jusqu’à 600 Pa · débit admis 0,75 m³/(h·m²)
EN 12208
Étanchéité à l’eau
Jusqu’à quelle pression l’élément ne laisse pas passer l’eau, sous aspersion continue. La lettre A désigne une exposition non protégée.
Classes 1A – 4A
Étanche jusqu’à 0, 50, 100 et 150 Pa respectivement
Classes 5A – 7A
Étanche jusqu’à 200, 250 et 300 Pa respectivement
Classes 8A – 9A
Étanche jusqu’à 450 et 600 Pa respectivement
Classe E
Au-delà de 600 Pa, avec la valeur d’essai déclarée explicitement
EN 12210
Résistance au vent
La pression que l’élément supporte et sa déformation sous cette pression. La classe comporte deux parties : le chiffre pour la pression, la lettre pour la flèche.
Classes 1 – 5
Pression d’essai 400, 800, 1200, 1600 et 2000 Pa respectivement
Flèche A
Déformation relative frontale au plus égale à 1/150
Flèche B
Déformation relative frontale au plus égale à 1/200
Flèche C
Déformation relative frontale au plus égale à 1/300
La classe s’obtient par essai sur l’élément assemblé et vaut pour le type et les dimensions essayés. Elle ne se transfère pas automatiquement d’un type d’ouverture à un autre, ni d’une dimension à une autre.
Le matériau
Essences et finitions
L’essence change le fil, le poids et le comportement à l’extérieur. La finition décide de la fréquence des reprises.
Épicéa
L’essence la plus employée en menuiserie lamellé-collé : stable, légère, au fil calme. Elle accepte aussi bien la lasure que la finition opaque.
Pin
Un fil plus marqué et des nœuds visibles. On le retient lorsqu’on recherche un aspect chaleureux, à texture affirmée.
Mélèze
Plus dense et plus durable en extérieur que l’épicéa, avec une teinte naturelle chaude. Adaptée aux façades exposées.
Chêne
Essence dure, au fil marqué et à la grande durabilité. Le choix courant pour les portes d’entrée et les bâtiments patrimoniaux.
Méranti
Essence exotique stable dimensionnellement, tolérante à l’humidité. Elle s’emploie sur les grands éléments et en exposition sévère.
Frêne
Un fil proche du chêne, d’une teinte plus claire. On le retient pour les intérieurs où le bois reste apparent.
Le système de finition
Imprégnation
La première couche pénètre le bois et le protège contre les champignons de bleuissement et les insectes. Elle ne se voit pas dans la finition finale, mais sans elle les autres couches ne tiennent pas.
Impression
Elle uniformise l’absorption et donne de l’adhérence aux couches de finition. Aux angles et en bout de fil, on l’applique plus épaisse, car c’est là que le bois boit le plus.
Lasure
Finition transparente ou semi-transparente : le fil du bois reste visible, la teinte s’ajuste par le pigment. Elle se renouvelle périodiquement, selon l’exposition.
Finition opaque
Finition opaque, en code RAL ou NCS. Elle couvre le fil, mais donne une surface uniforme et une palette de teintes complète.
Bicolore
L’intérieur et l’extérieur peuvent recevoir des teintes différentes. Cela se fixe avant la fabrication, car cela change le flux de finition.
Entretien
Le bois laissé nu à l’extérieur demande la reprise périodique de la couche de finition. L’intervalle dépend de l’orientation de la façade et de l’exposition, non d’un délai fixe.
Le bois lamellé-collé s’obtient à partir de lamelles collées en couches, à fil alterné. Cette composition réduit les tensions internes, et le profil tient mieux sa géométrie que le bois massif, en particulier sur les éléments longs. Les essences ci-dessus sont celles que nous employons couramment en menuiserie extérieure ; d’autres essences se discutent sur le projet.
Quincaillerie
La ferrure de la fenêtre en bois
Le profil donne la géométrie. La qualité de fermeture de la fenêtre et sa tenue dans le temps dépendent de la ferrure et de son réglage.
Ferrure oscillo-battante
Pour les fenêtres en bois, nous employons la ferrure Roto, en version à paumelles en applique, adaptée à la construction bois.
Le poids de l’ouvrant
Chaque paumelle a une portance maximale. En triple vitrage, les grands ouvrants atteignent vite la limite : le poids se calcule donc avant de choisir la ferrure.
Poignées
Les poignées greenteQ couvrent la gamme courante, en versions simples, à bouton ou à clé pour les fenêtres accessibles de l’extérieur.
Sécurité anti-effraction
La classe s’obtient par l’ensemble : gâches dans le dormant, points de verrouillage en nombre suffisant et poignée de la classe correspondante. Elle se fixe avant la fabrication.
La gamme complète, avec ce que chaque fabricant déclare pour ses composants, se trouve sur la page la quincaillerie pour menuiseries bois. Les références exactes se fixent à la commande, selon la dimension de l’ouvrant et le niveau de sécurité exigé.
Quincaillerie et accessoires
Quincaillerie et accessoires
Sur les fenêtres IV68, nous travaillons dans deux directions, qui peuvent aussi se combiner : la ferrure moderne, qui assure le verrouillage, et les accessoires décoratifs, qui donnent l’aspect traditionnel.
Poignées de fenêtre
La poignée actionne la ferrure de la fenêtre. La gamme Roto couvre trois lignes de design, toutes pour fenêtres et portes-fenêtres.
Roto Line
La ligne classique de poignées. Le fabricant la décrit comme dotée d’une technologie certifiée RAL pour un fonctionnement durable, avec des éléments en aluminium.
Roto Swing
La seconde ligne de design de la gamme Roto de poignées pour fenêtres et portes-fenêtres.
Roto Samba
Une ligne de poignées au dessin plus arrondi, pour qui préfère un aspect plus discret.
Pour les fenêtres en bois, nous employons la ferrure Roto, en version à paumelles en applique. Voici les solutions que le fabricant propose pour les menuiseries bois.
Roto NX
Le système de ferrures oscillo-battantes que nous employons en menuiserie bois. Le fabricant le présente comme un système modulaire, avec une protection anticorrosion Roto Sil en classe 5 selon DIN EN 1670 et une certification EN 13126-8, classe H3 — 20 000 cycles.
Roto NX | Paumelle T
La paumelle en applique de série pour les fenêtres en bois, pour un poids d’ouvrant jusqu’à 150 kg. Dans la nomenclature Roto, c’est la paumelle en applique pour le bois, classe H3.
Roto NX | Power Hinge
La version pour ouvrants lourds : jusqu’à 200 kg sur les fenêtres oscillo-battantes et jusqu’à 300 kg sur les ouvrants uniquement à soufflet. Toujours une paumelle en applique, toujours pour le bois.
Roto NX | TiltSafe
Les composants qui permettent de laisser la fenêtre entrouverte sans perdre la protection anti-effraction : le fabricant déclare RC 2 en position oscillante.
Pour les portes réalisées dans la même construction bois. Elles se posent sur le dormant et sur le vantail et se règlent dans les trois directions, y compris après la pose.
Roto Solid S | 117 NN
Paumelle 3D en applique, en deux parties, pour portes jusqu’à 160 kg, sur dormant et ouvrant en bois ou en PVC. Réglage latéral ±5 mm, en hauteur +4 / −1 mm et en pression ±0,75 mm, plus ±0,75 mm par l’excentrique. Marquage CE selon DIN EN 1935:2002, classe de paumelle 12, certification SKG**.
Roto Solid S | 118 Z
La même capacité, avec un axe montable dans les deux sens — la version à retenir lorsque l’espace entre le vantail et le linteau est réduit. Réglage latéral +10 / −5 mm, en hauteur ±4 mm, pression ±0,75 mm plus ±0,5 mm, zone de recouvrement 12,5–27,5 mm. Certification SKG**.
La version où l’on ne voit qu’un cylindre fin sur le chant de la porte, le réglage étant caché dans le rouleau. Le fabricant les déclare pour des portes en bois, PVC et aluminium.
Roto Solid B | 218 P
Paumelle cylindrique en deux parties, de 18 mm de diamètre, pour portes jusqu’à 80 kg en bois, PVC ou aluminium. Réglage latéral ±3 mm, en hauteur +4 / −2 mm, pression ±1,5 mm. Marquage CE selon DIN EN 1935:2002, classe 11, certification ift QM 343, 200 000 cycles, corrosion classe 5 selon DIN EN 1670.
Roto Solid B | 222 P
La même construction en deux parties, à rouleau de 22 mm, pour portes jusqu’à 120 kg. Adaptée aux portes anti-effraction RC 2, avec certification SKG**. Marquage CE classe 13, ift QM 343, 200 000 cycles, corrosion classe 5.
Roto Solid B | 318 P
La version en trois parties, à rouleau de 18 mm, pour portes jusqu’à 120 kg. La troisième partie répartit la charge sur une plus grande surface. Marquage CE classe 11, ift QM 343, 200 000 cycles, corrosion classe 5.
Roto Solid B | 322 P
Le haut de la gamme : trois parties et rouleau de 22 mm, pour portes jusqu’à 160 kg. Adaptée aux portes anti-effraction RC 2, avec certification SKG**. Marquage CE classe 11 en feuillure ou 12 en recouvrement, ift QM 343, 200 000 cycles, corrosion classe 5.
Sur une fenêtre IV68 à ferrure moderne, le verrouillage est assuré par le mécanisme dissimulé dans la feuillure. La crémone posée sur le vantail n’a alors qu’un rôle esthétique — c’est une fausse crémone — et permet d’obtenir l’aspect traditionnel sans renoncer à la performance de la ferrure actuelle. Les poignées décoratives, en revanche, restent des pièces fonctionnelles : elles actionnent la ferrure.
Poignées de fenêtre MCV F01 et F02
Poignées au dessin classique et à carré de manœuvre, pour les fenêtres en bois. F01 à rosace ornementale, F02 à plaque allongée. Elles se montent sur la ferrure de la fenêtre et l’actionnent.
Crémones MCV C01 – C06
Six dessins de crémone, en finitions laiton, bronze et noir, à rosaces et béquilles de formes différentes. Ils se choisissent selon le dessin de la menuiserie et la finition du reste de la quincaillerie.
Ensembles complets MCV C7 et C8
L’ensemble complet d’une crémone : la béquille, la rosace à trou de serrure, les supports de tige et la tige elle-même, livrés dans la même finition. C7 en noir, C8 en laiton patiné.
Paumelles décoratives MCV B01 – B04
Paumelles apparentes, à broche ornementale. B01 zinguée, B02 et B03 en tons bronze et laiton patiné, B04 en noir forgé, à broche profilée. Elles restent visibles sur le chant de la fenêtre : elles font donc partie de son image.
La fausse crémone ne participe pas au verrouillage et ne change pas la classe de sécurité de la fenêtre : celle-ci vient de la ferrure moderne, des gâches du dormant et de la poignée. La combinaison exacte se fixe à la commande.
Documentation technique
Vous avez besoin des coupes techniques ?
Les coupes de détail — nœud haut, nœud central, nœud bas — ne sont pas publiées sur le site. Nous vous les adressons sur demande, pour la configuration qui vous intéresse.
Lors d’une visite ordinaire, ce site ne dépose aucun cookie qui lui soit propre et n’utilise ni mesure d’audience, ni publicité, ni suivi. Nous ne vous demandons votre accord que pour les contenus hébergés par des tiers — la carte et la visite virtuelle — parce qu’ils transmettent votre adresse IP au prestataire.
Un seul cookie, mcv_cookies, qui retient le choix que vous faites sur cet écran afin que nous n’ayons pas à vous le redemander à chaque page. Il est conservé six mois et reste sur ce site. Les autres cookies de cette catégorie n’apparaissent que pour les personnes qui se connectent à l’espace d’administration du site.
La carte Google de la page contact et la visite virtuelle Matterport de la page d’accueil. Si vous acceptez, elles se chargent d’elles-mêmes et peuvent déposer leurs propres cookies. Si vous refusez, elles restent bloquées et, à leur place, vous voyez un bouton que vous pouvez actionner à tout moment, pour ce seul contenu.
Nous n’avons pas de catégories mesure d’audience, publicité ou réseaux sociaux, parce que le site n’utilise pas de tels outils. Si elles apparaissent un jour, elles apparaîtront ici aussi, l’interrupteur sur arrêt.
