La plateforme 76 mm, en version double joint ou joint central, avec ou sans capotage aluminium.

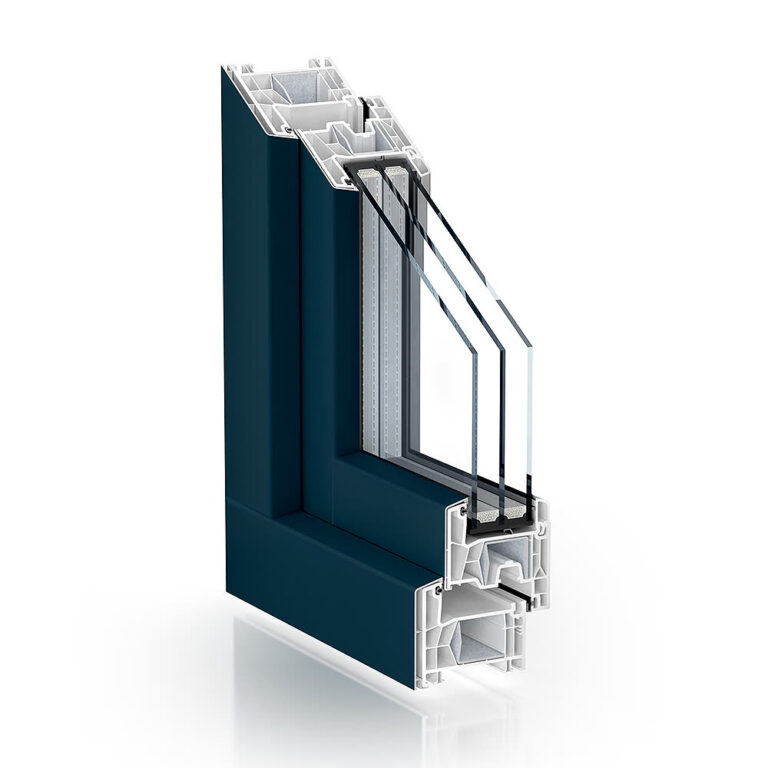

C’est la plateforme que nous employons le plus souvent. La même profondeur de 76 mm couvre deux modes d’étanchéité — double joint ou joint central — et trois façons d’apparaître : tout PVC, PVC avec capotage aluminium à l’extérieur, ou capotage affleurant, dormant aligné sur l’ouvrant.
La version à joint central ajoute un troisième plan d’étanchéité à l’intérieur du profilé. Cela se lit directement dans la transmission thermique et dans le comportement sous pluie battante, et le fabricant la déclare séparément, avec ses propres valeurs.
Chaque version ci-dessous possède son propre jeu de valeurs. Nous n’avons pas rempli une case vide avec la valeur de la version voisine.
Le joint central forme un plan d’étanchéité supplémentaire à l’intérieur du profilé. C’est la version que nous recommandons là où la façade est exposée au vent et à la pluie.
Caractéristiques techniques
Profondeur constructive
76 mm
Système d’étanchéité
joint central (MD)
Transmission thermique Uf
jusqu’à 1,0 W/(m²K) en version standard
Épaisseur du vitrage
de 4 à 56 mm avec l’ouvrant décalé standard ; de 26 à 60 mm avec l’ouvrant semi-décalé
Isolation acoustique
jusqu’à 47 dB, selon l’exécution
Étanchéité à l’eau
jusqu’à la classe 9A
Perméabilité à l’air
jusqu’à la classe 4
Résistance à l’effraction
jusqu’à la classe RC 2
Ce qu’apporte le système
Système à joint central, profondeur constructive 76 mm
Transmission Uf jusqu’à 1,0 W/(m²K) en version standard
Isolement acoustique jusqu’à 47 dB, selon la version
Résistance à l’effraction jusqu’à RC 2, avec la quincaillerie correspondante
Une protection élevée contre le vent et la pluie battante
Différentes versions d’ouvrant pour la personnalisation
En option, une matière première à empreinte CO₂ optimisée, en PVC bio-attribué
Coloris et finitions
Blanc classique
Films effet bois, teintes unies et teintes métallisées

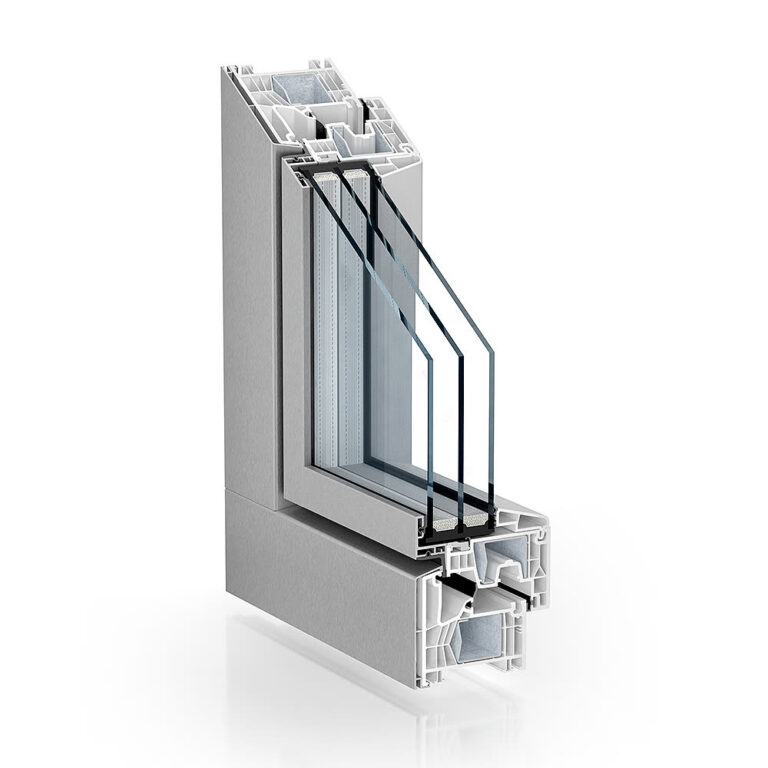

La ligne de design de la plateforme 76 mm. Le fabricant publie trois versions de capotage : affleurante, à aspect tout verre et à aspect bois-aluminium.
Caractéristiques techniques
Système de base
Kömmerling 76, joint central
Versions de design
aspect affleurant, aspect tout verre, aspect bois-aluminium
Transmission thermique Uf
jusqu’à 1,2 W/(m²K)
Épaisseur du vitrage
de 36 à 58 mm, selon la version de design
Extérieur / intérieur
capotage aluminium à l’extérieur, profilés PVC à l’intérieur
Ce qu’apporte le système
Trois versions de design : affleurant, aspect tout verre et aspect bois-aluminium
Une finition aluminium moderne à l’extérieur
Transmission Uf jusqu’à 1,2 W/(m²K)
Épaisseurs de vitrage de 36 à 58 mm, selon la version de design
Large choix de teintes et de finitions par anodisation et thermolaquage
Une résistance élevée aux intempéries grâce au capotage aluminium
Les valeurs Uf publiées par Kömmerling sont des valeurs de profilé, non de fenêtre posée. La transmission d’un ensemble (Uw) dépend du rapport entre dormant et vitrage, du vitrage retenu et de l’intercalaire employé, et s’établit par le calcul, sur les dimensions réelles de la baie.
Documentation
Certifications et essais
La plateforme 76 mm en version à joint central est couverte par un Document Technique d’Application délivré par le CSTB, au nom du fabricant de profilés.
Documents d’évaluation et de certification
DTA — Document Technique d’Application
6/16-2334_V5
Organisme
CSTB — France, Groupe Spécialisé n° 6
Titulaire
Société PROFINE France
Validité
9 juillet 2025 – 31 juillet 2028
Ce qu’il couvre
Le procédé « TROCAL 76 ADVANCED, KBE 76 ADVANCED, KÖMMERLING 76 ADVANCED ». Le document le décrit comme un système de fenêtre à joint central et capotage, pour fenêtres et portes-fenêtres à 1, 2 ou 3 vantaux.

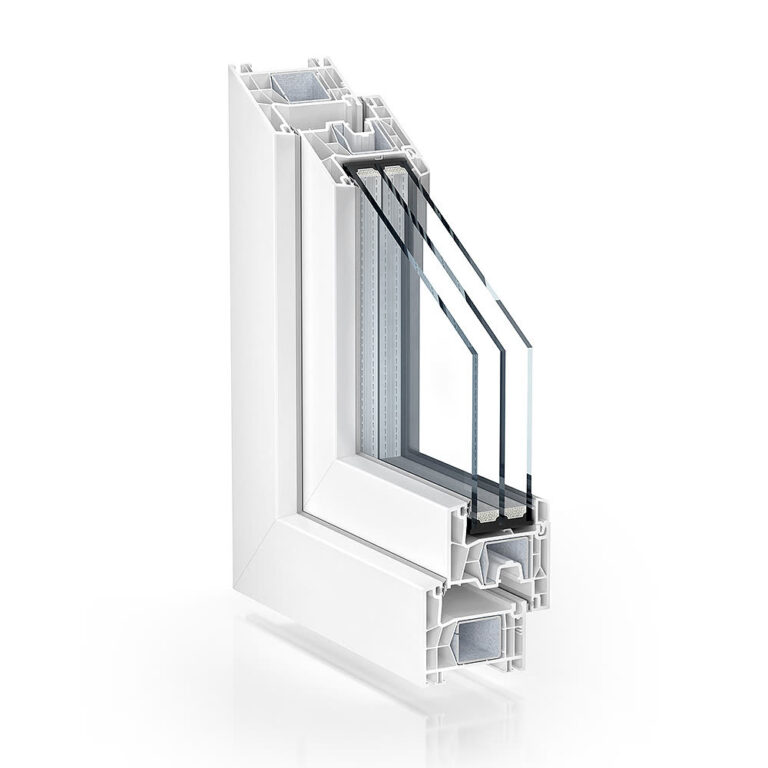

Le système de profilés « System 76 » en version à double joint de frappe. Annoncée publiquement par le fabricant en 2014 ; elle concerne le profilé, non la fenêtre fabriquée.
Essais et classements
Ce qui a été essayé
Résultat
Document
Réaction au feu — profilés PVC
classe M2
rapport CSTB n° RA23-0161
Choc corps dur M50, 900 J, sur traverse d’ouvrant, battant et meneau capoté
essai réalisé sur porte-fenêtre à 2 vantaux
DTA 6/16-2334_V5
Ce que nous ne pouvons pas démontrer pour ce système
Le DTA décrit explicitement un système à joint central. La version à double joint de frappe (AD) de la plateforme 76 mm est une construction différente et n’est pas couverte par ce document — pour elle, seul le label de qualité du profilé reste valable.
Le document couvre les fenêtres et les portes-fenêtres, non les portes d’entrée.
Nous n’avons trouvé aucun certificat ACOTHERM ou NF Fenêtres PVC délivré pour notre fabrication. Le DTA en explique le mécanisme : chaque unité de fabrication obtient séparément son certificat, qui précise les caractéristiques A*E*V* et, pour ACOTHERM, les performances thermiques et acoustiques des fenêtres qui y sont produites.
Les documents ci-dessus concernent le système de profilés et sont délivrés au nom du fabricant de profilés, non au nôtre. Ils ne certifient pas par eux-mêmes une fenêtre ou une porte fabriquée par MCV ProTrust : la certification d’un produit fini — par exemple le classement A*E*V* ou un certificat ACOTHERM — s’obtient séparément, sur l’unité de fabrication et sur la configuration effectivement essayée. Lorsqu’un projet exige un tel document, nous l’arrêtons avant la commande.
Applications
Applications
Maisons individuelles
Appartements
Programmes résidentiels
Immeubles de bureaux
Rénovation
Construction neuve
Bâtiments publics
Du système à la menuiserie posée
Ce que nous faisons de ce système
Le choix de la version
Le système offre un intervalle ; le projet demande une valeur. Nous arrêtons la version de profilé, le vitrage et la typologie à partir des exigences réelles du bâtiment.
Calcul sur l’ensemble réel
Le Uf est la valeur du profilé. Le Uw de la fenêtre dépend du rapport dormant–vitrage et nous le calculons sur les dimensions réelles des baies.
Quincaillerie adaptée au système
Nous travaillons avec une quincaillerie homologuée pour le système. La classe d’effraction ne s’obtient qu’avec la quincaillerie et l’exécution correspondantes, pas par le seul profilé.
Pose et réception
Nous posons avec nos propres équipes et livrons le chantier avec ses documents. La garantie est celle publiée sur notre page garanties.
Prochaine étape
Vous voulez Kömmerling 76 sur votre projet ?
Envoyez-nous le tableau des menuiseries ou les plans. Nous revenons avec la version adaptée de la famille, le calcul thermique sur les baies réelles et le prix.
