Garde-corps tout verre, sans montants, en deux classes de charge : 1,0 et 3,0 kN/m.

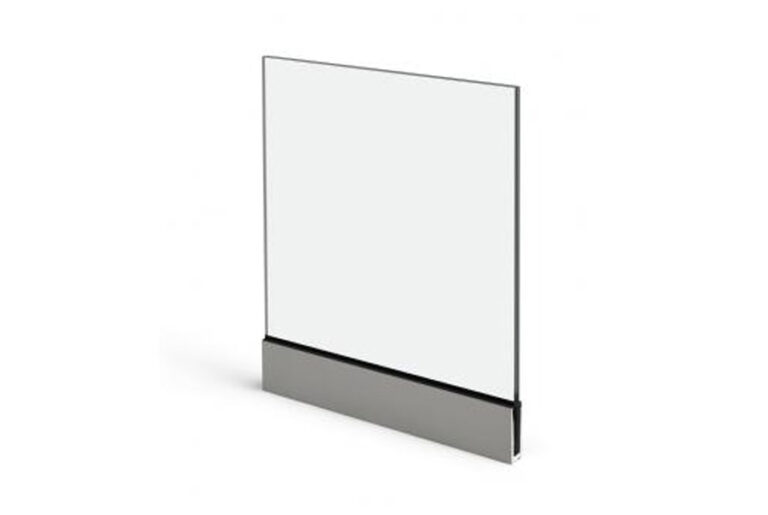

View Crystal renonce entièrement aux poteaux : le verre est maintenu dans un profilé aluminium continu en pied et reste libre partout ailleurs. Le résultat est un garde-corps qui disparaît pratiquement du paysage.
Les deux versions ne diffèrent que par la charge linéique qu’elles reprennent, mais l’écart est décisif au moment du choix : View Crystal supporte 1,0 kN/m et est admis dans les zones A1, A2, B, C1, C2, D1, D2, G1 et G2 du CTE DB SE-AE, tandis que View Crystal Plus supporte 3,0 kN/m et est admis dans toutes les zones.
Le profilé de base se pose sur la dalle, à fleur sur la dalle, à fleur avec la rive de dalle ou sur la rive de dalle inversée.
La version de base, pour les zones où la charge linéaire exigée ne dépasse pas 1,0 kN/m.
Caractéristiques
Hauteur maximale
1.100 mm
Charge maximale
1,0 kN/m
Catégories d’usage (CTE DB SE-AE)
A1, A2, B, C1, C2, D1, D2, G1, G2
Options de pose
sur dalle ; à fleur de dalle ; à fleur de nez de dalle, sur la dalle elle-même ; en nez de dalle inversé
Compositions de verre admises
Verre de 10 mm
Verre de 8 mm
Verre de 6 mm
10 – 1.52 – 10
8 – 1.52 – 8
6 – 1.52 – 6
10 – 1.14 – 10
8 – 1.14 – 8
6 – 1.14 – 6
10 – 0.76 – 10
8 – 0.76 – 8
6 – 0.76 – 6
10 – 0.38 – 10
8 – 0.38 – 8
6 – 0.38 – 6
Douze possibilités de vitrage : verre double de 10, 8 ou 6 mm, assemblé par jusqu’à 4 intercalaires de butyral de polyvinyle de 0,38 mm. Toutes les compositions sont de type FEUILLETÉ. CORTIZO recommande du verre trempé.
Classements obtenus aux essais
Essais selon
UNE 85237, UNE 85238 et UNE 85240 ; exigences fixées par le CTE (DB SU-1 et DB SE-AE) et par l’Eurocode 1, selon EN 1991-1-1
Classement selon UNE 85240
Classe A – EXCELLENT
Éprouvettes de référence
garde-corps en verre et aluminium extrudé, fixé sur la rive de dalle, H 1 100 × L 1 500 mm au-dessus du niveau fini, et fixé sur la dalle, H 1 100 × L 1 500 mm au-dessus du niveau fini
Finitions
Bicolore possible
Thermolaquage (RAL, moucheté et texturé), selon Qualicoat >60 microns
Laquage effet bois, selon la norme Qualideco
Anodisation, selon Ewwa Euras / classe standard 15, en option classes 20 et 25
La version renforcée, admise dans toutes les catégories d’usage du CTE DB SE-AE.
Caractéristiques
Hauteur maximale
1.100 mm
Charge maximale
3,0 kN/m
Catégories d’usage (CTE DB SE-AE)
TOUTES
Options de pose
sur dalle ; à fleur de dalle ; à fleur de nez de dalle, sur la dalle elle-même ; en nez de dalle inversé
Compositions de verre admises
Verre de 10 mm
Verre de 8 mm
Verre de 6 mm
10 – 1.52 – 10
8 – 1.52 – 8
6 – 1.52 – 6
10 – 1.14 – 10
8 – 1.14 – 8
6 – 1.14 – 6
10 – 0.76 – 10
8 – 0.76 – 8
6 – 0.76 – 6
10 – 0.38 – 10
8 – 0.38 – 8
6 – 0.38 – 6
Douze possibilités de vitrage : verre double de 10, 8 ou 6 mm, assemblé par jusqu’à 4 intercalaires de butyral de polyvinyle de 0,38 mm. Toutes les compositions sont de type FEUILLETÉ. CORTIZO recommande du verre trempé.
Classements obtenus aux essais
Essais selon
UNE 85237, UNE 85238 et UNE 85240 ; exigences fixées par le CTE (DB SU-1 et DB SE-AE) et par l’Eurocode 1, selon EN 1991-1-1
Classement selon UNE 85240
Classe A – EXCELLENT
Éprouvettes de référence
garde-corps en verre et aluminium extrudé, fixé sur la rive de dalle, H 1 100 × L 1 500 mm au-dessus du niveau fini, et fixé sur la dalle, H 1 100 × L 1 500 mm au-dessus du niveau fini
Finitions
Bicolore possible
Thermolaquage (RAL, moucheté et texturé), selon Qualicoat >60 microns
Laquage effet bois, selon la norme Qualideco
Anodisation, selon Ewwa Euras / classe standard 15, en option classes 20 et 25
Les deux versions sont publiées par CORTIZO dans le même document.
Les valeurs de transmission thermique publiées par CORTIZO sont des valeurs minimales du système, conditionnées par la typologie, les dimensions de la menuiserie et le vitrage. La valeur réelle d’un ensemble s’établit par calcul, sur la configuration effectivement commandée.
Du système à la menuiserie posée
Ce que nous faisons de ce système
Le choix de la configuration
Le système offre une plage ; le projet demande une valeur. Nous fixons la version, le vitrage et la typologie à partir des exigences réelles du bâtiment, non du maximum de la fiche.
Calcul sur l’ensemble réel
La transmission thermique d’une fenêtre dépend du rapport entre le cadre et le vitrage. Nous la calculons sur les dimensions réelles des baies, non sur l’éprouvette de laboratoire.
Production intégrée
Débit, usinage, assemblage et vitrage dans notre atelier de Baia Mare, sur profilé CORTIZO d’origine et avec une quincaillerie homologuée pour le système.
Pose et réception
Nous posons avec nos propres équipes, y compris à l’étranger, et livrons le chantier avec ses documents. La garantie est celle publiée sur notre page garanties.
Prochaine étape
Vous voulez View Crystal sur votre projet ?
Envoyez-nous le tableau des menuiseries ou les plans. Nous revenons avec la version adaptée de la famille, le calcul thermique sur les baies réelles et le prix.
