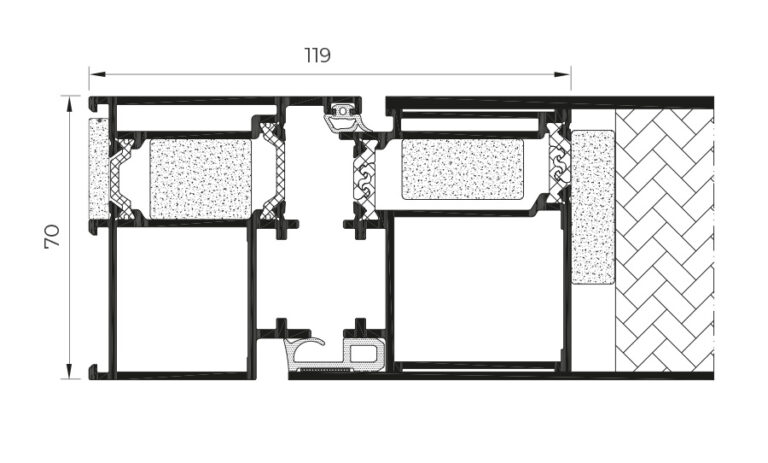

Porte à panneau intégré dans l’ouvrant, construite sur les plateformes Millennium Plus 70 et 80.
La porte à panneau n’est pas une plateforme distincte, mais un ouvrant à panneau intégré, construit sur les systèmes Millennium Plus 70 et Millennium Plus 80. Le panneau entre dans l’ouvrant, il n’est pas rapporté dessus, de sorte que le vantail se lit comme une seule surface continue.
Le fabricant déclare pour ce système deux options d’équipement qui n’apparaissent pas sur les portes courantes de la gamme : une poignée encastrée à éclairage LED et l’ouverture par empreinte digitale.
Les dimensions et le poids maximal de l’ouvrant changent lorsque l’on utilise des paumelles cachées. Les deux jeux de valeurs sont publiés ci-dessous, exactement tels que le fabricant les donne.
Le panneau est intégré à l’ouvrant, avec des épaisseurs de 33 à 80 mm sur la plateforme 80 mm et de 23 à 70 mm sur celle de 70 mm. Le système est essayé à un million de cycles d’ouverture-fermeture et au choc de corps mou.
Caractéristiques
Cote vue dormant
80 / 70 mm
Cote vue de l’ouvrant
80 / 70 mm
Épaisseur du profil
porte 2,0 mm
Barrette polyamide
30 / 34 mm sur la plateforme 80 mm ; 20 / 24 mm sur celle de 70 mm
Panneau
maximum 80 mm / minimum 33 mm sur la plateforme 80 mm ; maximum 70 mm / minimum 23 mm sur celle de 70 mm
Dimensions maximales / vantail
L 1 800 mm × H 3 000 mm ; avec paumelles invisibles L 1 500 mm × H 2 700 mm
Poids maximal / vantail
220 kg ; 120 kg avec paumelles invisibles
Compatibilité
les portes Millennium Plus 70 et Millennium Plus 80
Classements obtenus aux essais
Perméabilité à l’air
Classe 4
Étanchéité à l’eau
Classe 6A
Résistance au vent
Classe C5
Éprouvette de référence AEV
1,20 × 2,30 m / 1 ouvrant
Ouvertures et fermetures répétées
1 000 000 de cycles, selon UNE-EN 1191 ; éprouvette 2,10 × 2,20 m / 1 ouvrant
Résistance au choc de corps mou
selon UNE-EN 13049 ; éprouvette 1,80 × 2,20 m / 2 ouvrants, verre feuilleté 3+3
Types d’ouverture
Ouverture intérieure : pivotante et pivotante automatique.
Ouverture extérieure : pivotante et pivotante automatique.
Finitions
Bicolore possible
Thermolaquage (RAL, moucheté et texturé), selon Qualicoat >60 microns
Laquage effet bois, selon la norme Qualideco
Anodisation, selon Ewwa Euras / classe standard 15, en option classes 20 et 25
CORTIZO ne publie pas de valeur de transmission thermique pour la porte à panneau, car celle-ci dépend du panneau retenu et de la plateforme sur laquelle il est monté. La valeur se calcule sur la configuration réelle, à partir du système Millennium Plus 70 ou 80.
PORTE PANNEAUTÉE AVEC SERRURE MOTORISÉE FUHR MULTITRONIC 881
Une solution de quincaillerie premium
La même porte à panneau, avec une serrure multipoints entièrement motorisée à la place de la serrure mécanique. Tous les éléments de verrouillage sortent d’eux-mêmes dès que la porte se ferme et sont protégés contre le repoussement.
Caractéristiques
Type de système
serrure multipoints entièrement motorisée, à fonction antipanique intégrée
Verrouillage
automatique à la fermeture de la porte ; le système verrouille toujours de lui-même
Points de verrouillage
type 3 — crochet ; type 8 — pêne rond ; type 11 — crochet à deux pênes ronds
Ouverture depuis l’extérieur
motorisé, par systèmes de contrôle d’accès ; à la clé, en secours
Ouverture depuis l’intérieur
par la béquille ou la barre antipanique ; motorisé, par l’interphone
Plaque
plat 16, 20 et 24 mm ; profil U 24×6, 24×6,7 et 30×8 mm
Distance depuis l’axe
35 – 80 mm
Entraxe de cylindre
72 et 92 mm
Carré de manœuvre
8 et 10 mm en standard ; 9 mm sur la version coupe-feu
Surfaces
FUHR-Silver et acier inoxydable
Durabilité
plus de 500 000 manœuvres du moteur, en essais
Classements obtenus aux essais
Issue de secours et antipanique
EN 179 et EN 1125
Normes produit
EN 15685 et EN 14846
Homologation VdS
classe A, sur les types 3 et 11
Résistance à l’effraction
jusqu’à RC4, sur les systèmes appropriés ; DIN EN 1627 et suivantes
Autres essais
DIN EN 1634-1; BRL 3104 (SKG***)
Finitions
Bicolore possible
Thermolaquage (RAL, moucheté et texturé), selon Qualicoat >60 microns
Laquage effet bois, selon la norme Qualideco
Anodisation, selon Ewwa Euras / classe standard 15, en option classes 20 et 25
L’intégration d’un système de contrôle d’accès — empreinte digitale, clavier, lecteur de badge ou interphone — se décide avant la fabrication, car elle relève du câblage dans le dormant.
Les valeurs de transmission thermique publiées par CORTIZO sont des valeurs minimales du système, conditionnées par la typologie, les dimensions de la menuiserie et le vitrage. La valeur réelle d’un ensemble s’établit par calcul, sur la configuration effectivement commandée.
Applications
Applications
Entrées de logement
Maisons individuelles
Entrées principales d’immeuble
Immeubles de bureaux
Du système à la menuiserie posée
Ce que nous faisons de ce système
Le choix de la configuration
Le système offre une plage ; le projet demande une valeur. Nous fixons la version, le vitrage et la typologie à partir des exigences réelles du bâtiment, non du maximum de la fiche.
Calcul sur l’ensemble réel
La transmission thermique d’une fenêtre dépend du rapport entre le cadre et le vitrage. Nous la calculons sur les dimensions réelles des baies, non sur l’éprouvette de laboratoire.
Production intégrée
Débit, usinage, assemblage et vitrage dans notre atelier de Baia Mare, sur profilé CORTIZO d’origine et avec une quincaillerie homologuée pour le système.
Pose et réception
Nous posons avec nos propres équipes, y compris à l’étranger, et livrons le chantier avec ses documents. La garantie est celle publiée sur notre page garanties.
Prochaine étape
Vous voulez la porte panneautée sur votre projet ?
Envoyez-nous le tableau des menuiseries ou les plans. Nous revenons avec la version adaptée de la famille, le calcul thermique sur les baies réelles et le prix.
